Infällbar Overhead Fault Indicator JDX-jordningssökare

Som en professionell tillverkare i Kina använder Comewills högkvalitativa infällbara överliggande felindikator JDX jordningslokalisering beröringsfri elektromagnetisk induktion som sin detekteringsprincip, vilket ger en tydlig visuell indikation på ett kortslutningsfel genom en röd uppfällbar skylt. Enhetens skal är behandlat med anti-aging material, och displayen använder fluorescerande material, vilket säkerställer tydlig synlighet även på natten. För kunder som kräver konstant lager eller skräddarsydda parametrar, levereras denna högkvalitativa produkt direkt från fabriken till ett konkurrenskraftigt lågt pris, vilket hjälper underhållsteam att förkorta fellokaliseringstiden.

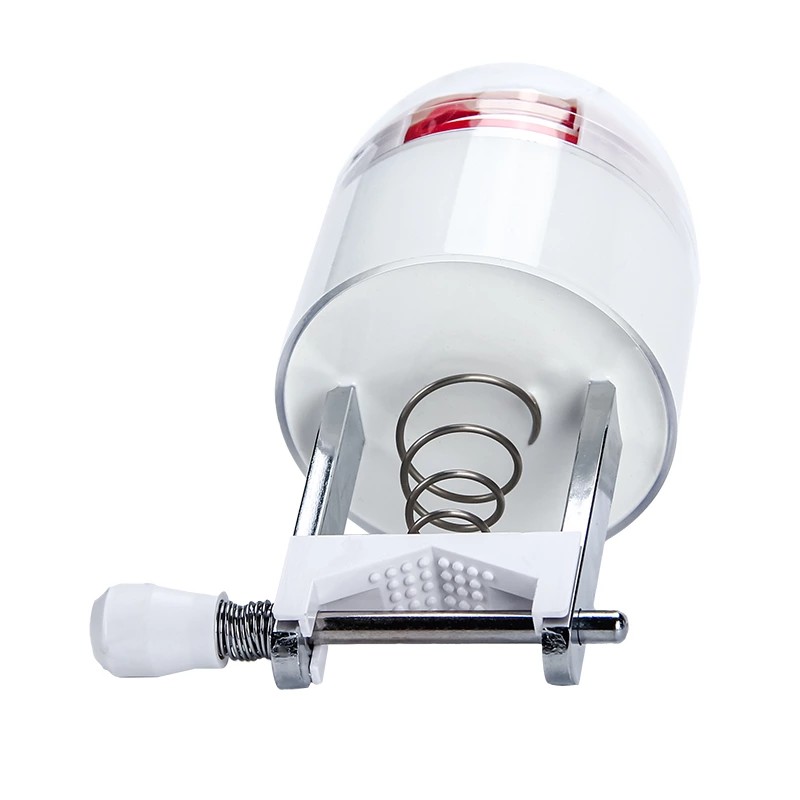

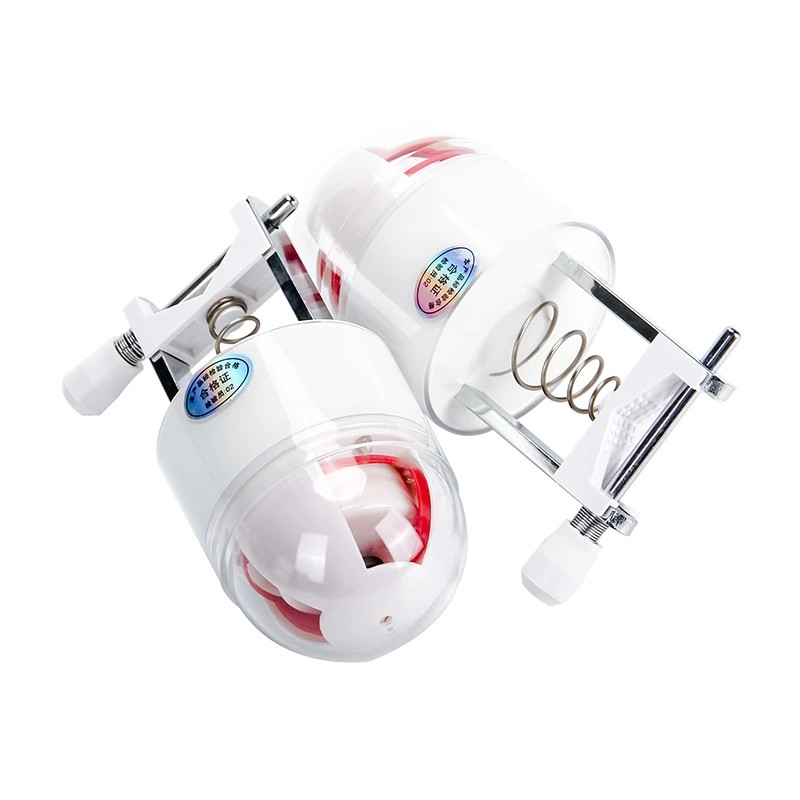

Den infällbara överliggande felindikatorn JDX Grounding Locator är en fellokaliseringsenhet utvecklad av Comewill för överliggande kraftledningar. Denna enhet övervakar förändringar i linjeström med hjälp av elektromagnetisk induktion. När ett kortslutningsfel uppstår aktiveras en mekanisk uppfällningsmekanism för att visa en röd felindikator. Dess struktur använder en gjutningsprocess i ett stycke kombinerat med nano-ytbehandlingsteknologi, vilket ger den antifouling och anti-aging egenskaper, vilket gör den lämplig för långvarig drift i utomhusluftledningar.

Grundläggande arbetsprincip

1. Feldetekteringslogik

Den infällbara överliggande felindikatorn JDX-jordningslokaliseraren upptäcker fel baserat på den plötsliga förändringen i strömmen under en kortslutning. När ett kortslutningsfel uppstår flyter felströmmen genom installationspunkten. Strömdetektionselementet inuti enheten känner av den plötsliga förändringen i strömmen, och samtidigt orsakar efterföljande skyddsåtgärder att ledningen tappar ström. Dessa två villkor utgör tillsammans grunden för talan.

JDX-felindikatorn, installerad på luftledningen, fungerar genom att detektera linjeströmmen med hjälp av elektromagnetisk induktion. Under normala driftsförhållanden är enheten i standbyläge med låg effekt; när en kortslutningsström passerar överskrider den inducerade signalen ett förinställt tröskelvärde, vilket utlöser drivmekanismen.

2. Fellokaliseringsmetod

Vid faktiska inspektioner installeras flera JDX-indikatorer med intervaller längs linjen. När ett fel uppstår kommer alla indikatorer från strömförsörjningssidan till felpunkten att bli röda, medan indikatorerna bakom felpunkten förblir vita. Inspektörer behöver bara observera indikatorstatus längs rutten; sektionen mellan den sista röda indikatorn och den första vita indikatorn är felplatsen. Denna metod minskar arbetsbördan för traditionella kompletta inspektioner till lokala sektionskontroller, vilket avsevärt förbättrar fellokaliseringseffektiviteten.

3. Återställ mekanism

Efter att felet har åtgärdats och strömmen återställs, återställs utrustningen automatiskt efter en förinställd tid. Den infällbara överliggande felindikatorn JDX Grounding Locator erbjuder valbara återställningstider på 6, 12, 24 och 36 timmar för att anpassa sig till driftbehoven för olika linjer, vilket eliminerar behovet av manuell återställning av personal som klättrar på stolpen.

Produktens struktur och materialegenskaper

1. Skalmaterial

Den infällbara överliggande felindikatorn JDX Grounding Locator är gjuten i ett stycke med hjälp av höghållfasta flygmaterial och nanoteknik. Skalet har följande egenskaper:

Hög transparens: Underlättar observation av den interna flip-up-statusen

Fläckbeständighet: Smuts fäster inte lätt på ytan

Åldringsbeständighet: Blir inte spröd vid långvarig utomhussolexponering

Underhållsfri: Kräver inget ytterligare underhåll under dess designade livslängd

2. Kärnkomponentens sammansättning

3. Visningsmetod

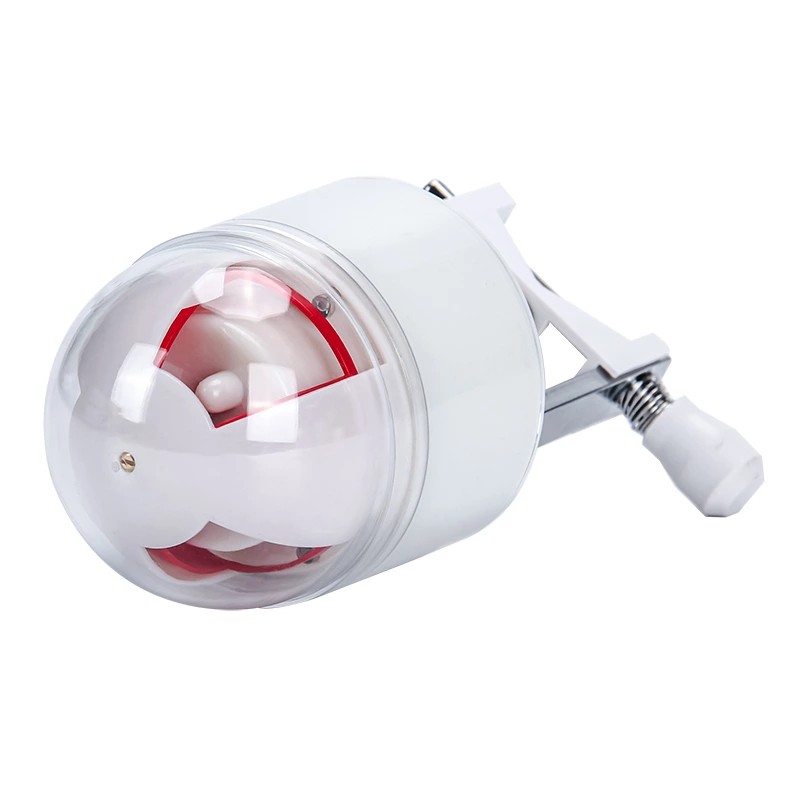

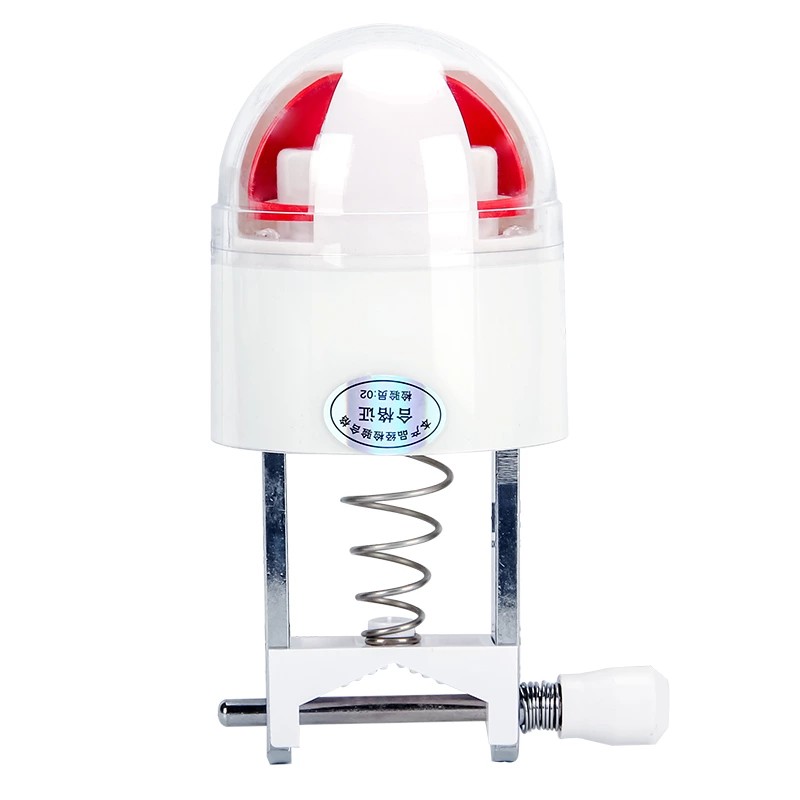

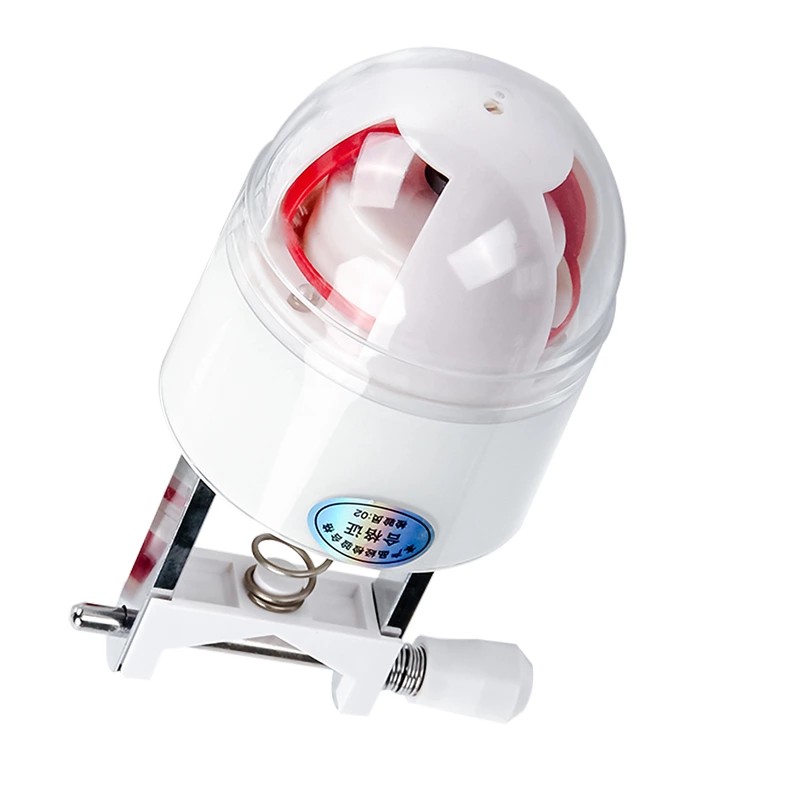

Den infällbara överliggande felindikatorn JDX jordningslokalisator använder en mekanisk flip-top-display. Den är vit vid normal drift och blir röd när den fälls upp för att indikera ett fel. Den röda sidan är belagd med fluorescerande material, vilket gör den mycket synlig i naturligt dagsljus och fortfarande identifierbar på natten eller i svagt ljus. Som tillverkare prioriterar Comewill väderbeständighet i sitt val av displaymaterial, vilket säkerställer att de roterande komponenterna inte bleknar eller deformeras under långvarig UV-exponering.

Installationsscenarier och avkänningsmetoder: Säker och mångsidig

Dessa indikatorer är ganska flexibla när det kommer till vart de kan gå. Vi installerar dem på luftledningar (de på elstolpar), luftkablar, jordkablar (de som är nedgrävda under städer) och till och med på samlingsskenor inuti ställverksskåp. Kortslutningsfel kan i princip dyka upp var som helst i distributionssystemet.
Eftersom de används på så många olika ställen är deras avkänningsmetoder designade för att vara säkra – ingen direkt kontakt med spänningsförande delar. För spänningsdetektering känner de av den rumsliga elektriska fältets potentialgradient runt linjen. För strömdetektering använder de elektromagnetisk induktion - ungefär som hur en transformator fungerar. Denna beröringsfria design är en spelväxlare: den skyddar enheten (och oss) från högspänning och gör installationen mycket enklare. Vi behöver inte klippa ledningen eller stänga av strömmen för att montera dem – bara klämma fast dem och gå.

OPERATIONELL PRINCIP

Kortslutningsdetekteringsprincip:
Baserat på egenskaperna hos kortslutningsfenomen används den plötsliga förändringen i ström under en kortslutning åtföljd av strömavbrott i skyddsanordningen som åtgärdskriterium. Tolkningsmetoden för felindikeringsdiagrammet är som följer: När kontrollamporna 2, 5 och 8 för fas A på linje 2, ingen kontrollampa på fas B, kontrollamporna 3, 6 och 9 för fas C alla lyser röda, medan kontrollamporna 11 och 12 förblir vita, kan det fastställas att ett kortslutningsfel har inträffat vid det utgångspunkten.

TEKNISK PARAMETER
