VakuumbrytareTekniken har blivit en viktig switchlösning för mellanspänningskraftdistribution eftersom den kombinerar vakuumbågsavbrott med en kompakt mekanisk struktur och kontrollerad elektrisk drift. När kontakter separeras inuti en förseglad vakuumbrytare avbryts ljusbågen genom en process som är fundamentalt annorlunda än luft-, olje- eller gaskretsavbrott. Denna arkitektur kan stödja snabb felrensning, reducerad rutinservice av den avbrytande kammaren, kompakt ställverkskonstruktion och upprepad omkoppling under definierade driftsförhållanden. En brytares prestanda kan dock inte utvärderas enbart av dess avbrytande medium. Märkspänning, märkström, kortslutningsförmåga, isolationsnivå, kontaktsystem, manövermekanism, skyddsrelä, styrspänning, installationsmiljö, mekanisk uthållighet och tillämpliga testkrav bidrar alla till det slutliga systemet. Att förstå dessa relationer är viktigt för ingenjörer, tillverkare av ställverk, kraftverk, industrianläggningar, projekt med förnybar energi och andra medelspänningsanvändare.
Innehållsförteckning
Klicka på valfritt ämne för att hoppa direkt till avsnittet.
- 1. Varför behöver mellanspänningsomkopplare specialskydd?
- 2. Hur fungerar vakuumbågsavbrott?
- 3. Vilka är huvudkomponenterna i brytaren?
- 4. Hur påverkar märkspänning och ström valet?
- 5. Varför är kortslutningsförmåga och avbrottshastighet viktiga?
- 6. Hur påverkar driftsmekanismen prestanda?
- 7. Vad är skillnaden mellan inomhus- och utomhusdesign?
- 8. Hur jämförs vakuumbrytare med andra avbrottstekniker?
- 9. Hur fungerar brytaren med skyddsreläer och sensorer?
- 10. Vilka applikationer använder denna växlingsteknik?
- 11. Vilka vanliga val- och installationsmisstag bör undvikas?
- 12. Hur ska testning och standarder utvärderas?
- 13. Vad bör en professionell teknisk specifikation innehålla?
- 14. Vanliga frågor
Varför behöver mellanspänningsomkopplare specialskydd?
Elektriska medelspänningssystem arbetar på spänningsnivåer som kräver noggrant koordinerad kopplings- och skyddsutrustning. Omkopplingsenheten måste inte bara bära normal belastningsström utan också reagera korrekt när nätverket upplever ett fel.
Elektriska distributionsnätverk ansluter rutinmässigt transformatorer, motorer, generatorer, industriella matare, elledningar, förnybara energikällor och andra belastningar. Under normala förhållanden flyter ström kontinuerligt genom ledare och kopplingsutrustning. Under en kortslutning kan emellertid strömmen öka dramatiskt och generera avsevärd termisk och elektrodynamisk spänning.
En strömbrytare tillhandahåller en kontrollerad metod för att avbryta den strömmen. Dess funktion måste koordineras med skyddsreläer, strömtransformatorer, spänningstransformatorer, styrkretsar och den övergripande skyddsfilosofin för det elektriska nätverket.
Avbrottsmediet är särskilt viktigt. Historiskt har strömbrytare använt flera metoder för att styra ljusbågen som bildas när kontakter separeras. Luft, olja och olika gaser har alla använts i olika generationer av utrustning. Vakuumteknik tillhandahåller ett annat tillvägagångssätt där den primära bågavbrytande processen äger rum inuti en förseglad vakuumbrytare.
Brytaren kan ansluta eller koppla bort en definierad elektrisk krets under dess nominella driftsförhållanden.
När skyddssystemet upptäcker ett fel kan brytaren öppna och avbryta strömmen inom dess specificerade avbrottsförmåga.
När den är integrerad i en lämplig ställverksarkitektur kan brytaren delta i definierade isolerings- och underhållsprocedurer.
Brytardrift arbetar med avkännings- och skyddsanordningar för att isolera fel samtidigt som den avsedda distributionsstrukturen bevaras.
Brytarens funktion bör därför övervägas på systemnivå. Ett högt avbrottsvärde kan inte kompensera för en felaktig skyddsinställning. En väldesignad brytare kan inte kompensera för otillräcklig kabelavslutning. En sofistikerad styrenhet kan inte korrigera en mekanisk mekanism som inte har underhållits korrekt.
Bra ställverksteknik förbinder dessa element. Brytare, samlingsskena, matare, skyddsrelä, instrumenttransformatorer, styreffekt, förreglingar och kapsling måste alla specificeras kring samma elsystem.
Varför felavbrott skiljer sig från vanlig växling
Att öppna en krets under normala belastningsförhållanden och åtgärda en kortslutning är inte likvärdiga operationer. Under ett fel kan strömmen vara mycket större, och den elektriska energin som är förknippad med felet är betydande.
Brytaren måste därför kunna bryta strömmen vid de spännings- och systemförhållanden som den är konstruerad för. Den avbrytande processen måste också ske tillräckligt snabbt för att skydda den anslutna utrustningen och upprätthålla den avsedda skyddskoordinationen.
Detta gör avbrottsteknologi till ett grundläggande tekniskt beslut snarare än en kosmetisk produktfunktion.
Hur fungerar vakuumbågsavbrott?
Det avgörande kännetecknet för vakuumavbrott är användningen av en förseglad vakuumbrytare som ljusbågssläckningskammare. Avbrytaren innehåller fasta och rörliga elektriska kontakter inneslutna i en kontrollerad vakuummiljö.
När kontakterna är slutna flyter ström genom kontaktytorna. När manövermekanismen beordrar brytaren att öppna, separeras den rörliga kontakten från den fasta kontakten. När kontaktytorna separeras kan en elektrisk ljusbåge bildas mellan dem.
Till skillnad från en båge i luft, tillhandahåller vakuumbrytaren inte ett väsentligt gasformigt medium för att upprätthålla en konventionell joniserad väg. Avbrottsprocessen styrs därför till stor del av metallånga som genereras från kontaktmaterialet under separationshändelsen.
Kontaktseparation
Öppningsrörelsen måste kontrolleras exakt. Kontakthastighet, kontaktrörelse, kontakttryck och det mekaniska förhållandet mellan den rörliga kontakten och manövermekanismen påverkar alla prestandan.
Kontakterna behöver tillräckligt med rörelse för att fastställa det erforderliga dielektriska avståndet efter strömavbrott. Den mekaniska mekanismen måste därför ge konsekvent rörelse över upprepade operationer.
Metallångans beteende
Under ljusbågsbildning kan material från kontakterna bilda metallånga. Denna ånga tillhandahåller det temporära ledande mediet som stöder bågen. När strömmen närmar sig sin naturliga ström noll i en växelströmskrets kan ljusbågen släckas och metallångan kondenserar snabbt.
Brytaren måste sedan återvinna tillräcklig dielektrisk styrka mellan de separerade kontakterna för att motstå den elektriska återvinningsspänningen.
Kontaktmaterial
Kontaktmaterial är en betydande del av vakuumbrytarens design. Den behöver stödja strömförande, ljusbågsavbrott, motstånd mot erosion och dielektrisk återhämtning.
Olika brytarkonstruktioner använder specifika kontaktlegeringar och geometrier för att kontrollera strömfördelning och magnetiska effekter under avbrott.
Avskärmning
Metallånga som genereras under avbrott kan avsättas på omgivande ytor. Avskärmande strukturer inuti brytaren hjälper till att kontrollera vart detta material färdas och hjälper till att upprätthålla den elektriska fältfördelningen som krävs.
| Avbrottsstadium | Vad händer | Designkrav |
|---|---|---|
| Slutna kontakter | Ström flyter genom kontaktsystemet | Lågt kontaktmotstånd och pålitligt kontakttryck |
| Kontaktöppning | Kontakter börjar separeras och en båge kan bildas | Kontrollerad öppningshastighet och kontaktgeometri |
| Ljusbågsperiod | Metallånga stöder elektrisk ledning | Kontrollerat bågbeteende och kontakterosion |
| Nuvarande noll | Växelström når en naturlig nollpunkt | Snabb dielektrisk återhämtning |
| Efter avbrott | Separerade kontakter tål återvinningsspänning | Stabil isolering mellan kontakterna |
Varför den förseglade avbrytaren spelar roll
Vakuumbrytaren är en förseglad komponent. Dess interna miljö etableras under tillverkningen och underhålls under hela dess avsedda livslängd.
Detta skiljer sig från system som är beroende av en stor volym vätska eller gas som primärt avbrottsmedium. Vakuumbrytaren kan paketeras till en relativt kompakt enhet och integreras i ställverk på flera sätt.
En förseglad brytare betyder dock inte att hela brytaren är underhållsfri. Manövermekanismen, extern isolering, terminaler, styrkretsar, lager, länkar och ställverksgränssnitt kräver fortfarande lämplig inspektion och underhåll.
Vakuumavbrott bör därför förstås som en del av brytararkitekturen. Dess effektivitet beror på kontaktdesign, brytarkonstruktion, mekanisk rörelse, isoleringsåtervinning och koordinering med skyddssystemet.
Vilka är huvudkomponenterna i brytaren?
En modern mellanspänningsbrytare innehåller flera funktionella enheter. Var och en bidrar till antingen den aktuella vägen, avbrottsprocessen, mekanisk drift, isoleringssystem, kontrollgränssnitt eller installationsstruktur.
Vakuumbrytare
Vakuumbrytaren innehåller den fasta kontakten, den rörliga kontakten, kontaktstången, interna skärmningselement och förseglad hölje. Det är den del som ansvarar för att avbryta strömmen i vakuummiljön.
Dess dimensionella noggrannhet och inre konstruktion är kritiska eftersom kontaktgapet, inriktningen, kontakttrycket och dielektrisk geometri måste hållas inom de avsedda designgränserna.
Manövermekanism
Manövermekanismen omvandlar lagrad eller tillförd mekanisk energi till kontaktrörelse. Fjädermanövrerade mekanismer används ofta i medelspänningstillämpningar, medan elektromagnetiska operativsystem finns i vissa utföranden.
Mekanismen måste öppna och stänga avbrytaren med konsekvent timing och rörelse. Den måste också bibehålla den erforderliga kontaktkraften i stängt läge.
Isolerande stöd
Isolering stöder fysiskt separata strömförsedda komponenter från det jordade höljet och omgivande strukturer. De hjälper också till att bibehålla de nödvändiga utrymmena och den mekaniska stabiliteten.
Terminaler och strömväg
Primära terminaler ansluter brytaren till uppströms och nedströms elektriska nätverk. Deras design avgör hur brytaren samverkar med samlingsskenor, kabelanslutningar eller andra ställverkskomponenter.
Position och indikeringssystem
I många ställverksinstallationer visar mekaniska indikatorer om brytaren är öppen, stängd eller i ett annat definierat läge. Detta kan vara särskilt viktigt för utdragbar utrustning.
Styr- och hjälpkretsar
Hjälpkontakter, utlösningsspolar, stängningsspolar, motordrifter, lägesomkopplare och andra kretsar gör att brytaren kan kommunicera med skydds- och kontrollutrustning.
| Komponent | Huvudfunktion | Viktiga tekniska överväganden |
|---|---|---|
| Vakuumbrytare | Bågavbrott | Kontaktdesign, vakuumintegritet, dielektrisk återvinning |
| Manövermekanism | Kontaktöppning och stängning | Snabbhet, resor, kraft, konsekvens, uthållighet |
| Isoleringsstöd | Elektrisk separation och strukturellt stöd | Dielektrisk prestanda och mekanisk styrka |
| Primära terminaler | Anslut brytaren till strömkretsen | Strömkapacitet, anslutningsgeometri, temperaturökning |
| Hjälpkontakter | Status och kontrollåterkoppling | Kontakttillförlitlighet och kretskompatibilitet |
| Släpp och stäng kretsar | Elektrisk aktivering | Styrspänning, timing, skyddskoordination |
Mekanisk synkronisering
Trefasbrytare behöver kontakterna för att fungera på ett samordnat sätt. Mekanismen överför rörelse till de enskilda polerna så att faserna öppnas och stängs inom det erforderliga tidsförhållandet.
Överdriven tidsvariation kan påverka växlingsprestandan, så mekanismjustering och inspektion är viktiga delar av kvalitetskontroll och underhåll.
Varför komponentintegrering är viktigt
En högkvalitativ brytare kan inte kompensera för dålig mekanisminriktning. Stark isolering kan inte kompensera för en felaktigt utformad plintanslutning. Ett noggrant relä kan inte kompensera för otillräckliga styrledningar.
Pålitlig brytarprestanda beror därför på samverkan mellan alla dessa komponenter.
Hur påverkar märkspänning och ström valet?
Märkspänning och ström fastställer den grundläggande elektriska driftenveloppen för en brytare. De är bland de första specifikationsingenjörerna undersöker, men de är bara en del av en komplett teknisk utvärdering.
Märkspänning
Märkspänningen måste motsvara det elektriska system där brytaren kommer att fungera. Isoleringssystemet måste också utformas för relevanta effekt-frekvens- och transienta spänningar.
Mellanspänningsbrytare kan tillverkas för olika spänningsklasser. Produktfamiljer kan inkludera utrustning runt 10 kV, 12 kV, 24 kV, 36 kV eller andra definierade klassificeringar beroende på design och marknad.
Det faktiska valet bör följa systemets nominella spänning och tillämpliga standard snarare än att bara välja nästa tillgängliga klassificering.
Märkström
Märkström representerar den kontinuerliga ström som brytaren kan bära under definierade förhållanden. Termisk prestanda är därför central i specifikationen.
Kontakter, plintar, ledare, flexibla anslutningar, samlingsskenor och skåpsventilation bidrar alla till värmeutveckling och avledning.
Frekvens
Strömfrekvensen påverkar det elektriska beteendet hos avbrottssystemet och tillhörande skydds- och mätutrustning. Produkter kan specificeras för 50 Hz, 60 Hz eller annan definierad driftfrekvens.
Isoleringsnivå
Isolationskoordination inkluderar mer än den nominella driftspänningen. Utrustning kan behöva motstå effekt-frekvens motstå spänning och impulsförhållanden som definieras av tillämpliga designkrav.
| Parameter | Vad det definierar | Varför det spelar roll |
|---|---|---|
| Märkspänning | Elektriskt system spänningsklass | Bestämmer isolerings- och kopplingskrav |
| Märkström | Kontinuerlig strömkapacitet | Bestämmer värme- och ledarkrav |
| Nominell frekvens | Kraftsystemets driftfrekvens | Säkerställer kompatibilitet med det elektriska nätverket |
| Isoleringsnivå | Dielektriska tål krav | Stöder isoleringskoordination |
| Kortslutningsklassning | Felströmsavbrott och tåla förmåga | Skyddar utrustningen vid nätverksfel |
Överväganden om temperaturhöjningar
Kontinuerlig ström producerar värme vid elektriska kontakter och ledare. Temperaturhöjningsförmågan måste därför utvärderas vid sidan av kapslingsarrangemanget.
En brytare installerad inuti en kompakt metallkapsling kan uppleva andra termiska förhållanden från samma brytare installerad i ett större ventilerat arrangemang. Omgivningstemperatur och installationshöjd kan också påverka termisk prestanda.
Systemspänningen är bara utgångspunkten
Två brytare kan dela en liknande spänningsklass men skiljer sig i strömstyrka, kortslutningsförmåga, manövermekanism, isoleringskonfiguration, terminalarrangemang och mekanisk uthållighet.
En professionell specifikation bör därför undvika att minska urvalet till ett enda nummer.
Varför är kortslutningsförmåga och avbrottshastighet viktiga?
Kortslutningsprestanda är en av de viktigaste specifikationerna vid val av mellanspänningsbrytare. Ett fel kan generera mycket stora strömmar och höga elektromekaniska krafter inom en kort period.
Kortslutningsström
Den tillgängliga felströmmen bestäms av det elektriska nätverket, inklusive generatorer, transformatorer, ledare och systemimpedans. En ställverksingenjör avgör normalt detta genom en kortslutningsstudie.
Brytaren måste ha en avbrottsförmåga som är lämplig för de beräknade felförhållandena.
Brytström
Brytaren måste kunna bryta den specificerade kortslutningsströmmen vid den märkta systemspänningen. Avbrottsprocessen måste upprätthålla dielektrisk återhämtning efter att strömmen har släckts.
Tål kort tid
Ställverksenheter kan också utsättas för felströmmar medan skyddssystemet rensar händelsen. Den mekaniska och termiska strukturen måste motstå den definierade strömmen under den tillämpliga varaktigheten.
Topptålighet
Toppvärdet för en felström producerar elektrodynamiska krafter på ledare och strukturella komponenter. Mekanisk konstruktion måste ta hänsyn till dessa påfrestningar.
Avbrottstidpunkt
Den totala felrensningssekvensen omfattar flera steg: feldetektering, reläbeslut, utlösningssignalöverföring, manövermekanismens rörelse, kontaktseparation, ljusbågsavbrott och nätverksåterställning.
Brytaren agerar inte självständigt. Den fullständiga rensningstiden beror på reläet, styrkretsen, utlösningsspolen, den mekaniska mekanismen, kontaktrörelsen och det elektriska systemet.
Skyddsreläet måste identifiera felet och avge utlösningskommandot inom den planerade drifttiden.
Den elektriska vägen mellan relä och brytare måste överföra utlösningskommandot korrekt.
Det mekaniska systemet måste översätta det elektriska kommandot till repeterbar kontaktrörelse.
Avbrytaren måste rensa strömmen och återställa den erforderliga dielektriska styrkan.
Varför är det viktigt att avbryta medium
Avbrottsmediet bestämmer hur ljusbågen beter sig vid kontaktseparering. Vakuumteknik ger en kontrollerad tät miljö och använder kontaktgeometri och materialbeteende för att uppnå avbrott.
Detta kan möjliggöra kompakta avbrottsdimensioner och en relativt enkel avbrottskammare jämfört med vissa äldre avbrottsteknologier.
Det slutliga brytarbetyget beror dock fortfarande på den kompletta designen. Vakuumteknik betyder inte att varje vakuumbrytare kan avbryta vilken som helst godtycklig felström.
Det korrekta tekniska tillvägagångssättet är därför att börja med den beräknade systemfelnivån och sedan verifiera brytarens nominella avbrotts- och motståndsförmåga enligt tillämplig standard.
Hur påverkar driftsmekanismen prestanda?
Manövermekanismen bestämmer hur snabbt och konsekvent brytarkontakterna rör sig. Eftersom avbrott inträffar under en exakt sekvens av mekaniska händelser, är mekanismdesign central för prestanda.
Fjädermanövreringsmekanismer
Fjädermekanismer lagrar mekanisk energi innan en stängnings- eller öppningsoperation. Elektriska kontrollkommandon frigör den lagrade energin för att flytta brytarkontakterna.
Denna arkitektur används i stor utsträckning i mellanspänningsställverk eftersom mekanismen kan ge kontrollerad kontaktrörelse utan att kräva en kontinuerlig elförsörjning under hela det mekaniska slaget.
Elektromagnetiska mekanismer
Vissa brytarkonstruktioner använder elektromagnetiska operativsystem för att generera kontaktrörelser. Dessa mekanismer kan ge olika funktionsegenskaper och kan väljas i enlighet med den specifika brytararkitekturen och styrkraven.
Stängningsoperation
Under stängning måste mekanismen föra samman kontakterna med lämplig hastighet och slutlig kontaktkraft. Stabilt stängningsbeteende hjälper till att minska mekanisk påverkan och säkerställer korrekt strömledning.
Öppningsoperation
Öppningsslaget måste vara tillräckligt snabbt och konsekvent för att stödja den avsedda avbrottsprocessen. Kontaktseparationsavstånd och hastighet är viktiga eftersom brytaren måste etablera det korrekta dielektriska tillståndet efter strömavbrott.
Energilagring
Mekanismer inkluderar vanligtvis en energilagringsindikator eller motordrivet laddningssystem. Styrsystemet kan avgöra om mekanismen har tillräcklig energi för nästa operation.
Mekanisk uthållighet
Upprepade operationer skapar slitage på fjädrar, axlar, lager, länkar, spärrar och hjälpbrytare. Mekanisk uthållighetstestning hjälper till att fastställa om mekanismen kan slutföra det specificerade antalet operationer utan oacceptabel försämring.
| Mekanismområde | Obligatoriskt beteende | Möjligt misslyckande |
|---|---|---|
| Energilagring | Pålitlig förberedelse för drift | Ofullständig laddning eller motorproblem |
| Öppnar enheten | Konsekvent snabb kontaktseparation | Långsam rörelse, slitage, mekaniskt hinder |
| Stängande drivning | Kontrollerat kontaktengagemang | Överdriven påverkan eller ofullständig stängning |
| Låsning | Säker kontaktposition | Felaktig spärrjustering eller slitage |
| Hjälpomkopplare | Exakt positionsåterkoppling | Felaktig indikation eller kontaktförsämring |
Mekanisk timing spelar roll
För en trefasbrytare måste driften av de tre polerna hållas inom det specificerade tidsförhållandet. Överdriven pol-till-pol-variation kan påverka kopplingsbeteendet och bör kontrolleras under tillverkning och underhåll.
Underhåll av mekanismen
Den förseglade brytaren kan kräva begränsad service under dess avsedda livslängd, men mekanismen är extern och mekanisk. Inspektion av länkar, smörjning där så anges, fästelement, fjädrar, lager och hjälpkontakter är fortfarande viktigt.
En underhållsplan bör följa tillverkarens tekniska instruktioner och anläggningens faktiska kopplingsplikt.
Vad är skillnaden mellan inomhus- och utomhusdesign?
Inomhus- och utomhusbrytare kan använda samma grundläggande avbrottsprincip samtidigt som de har väldigt olika mekaniska och miljömässiga krav.

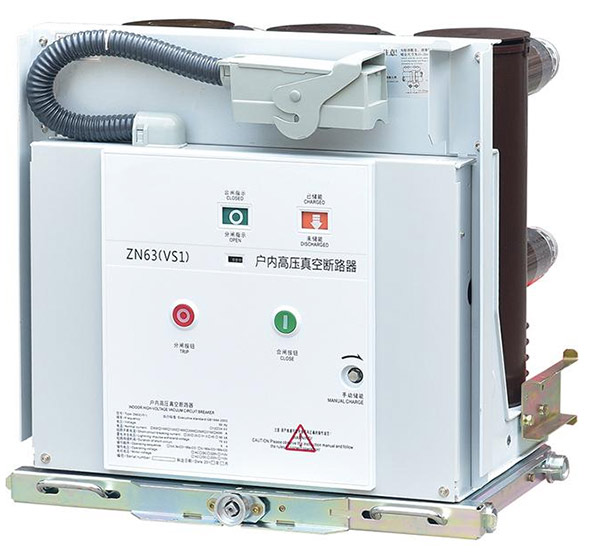

Inomhusbrytare
Inomhusbrytare installeras vanligtvis i ställverksskåp eller elrum. Deras omgivande miljö kan vara mer kontrollerad, vilket möjliggör kompakta isolerings- och höljesarrangemang.
Inomhusdesign framstår ofta som utdragbara enheter eller fasta installationer inom metallbeklädda ställverk. Det exakta arrangemanget beror på panelarkitekturen.
Utomhusbrytare
Utomhusutrustning måste tåla regn, luftfuktighet, temperaturförändringar, solljus, föroreningar, damm, vind och andra miljöpåfrestningar.
Utomhusprodukter kräver därför lämplig kapslingstätning, utvändig isolering, materialval, ytskydd och väderbeständiga mekanismer.
Kompositisolering
Utomhusbrytare kan använda kompositisoleringsmaterial som silikongummi eller epoxibaserade komponenter beroende på produktarkitekturen. Dessa material kan stödja isoleringsprestanda under föränderliga miljöförhållanden när de är korrekt utformade.
Stolpmonterade installationer
Vissa utomhusdistributionsbrytare är designade för stolpmontering. Denna konfiguration kan förenkla integrationen i overheaddistributionsnätverk och tillåta omkopplingsanordningen att uppta ett relativt litet utrymme.
Transformatorstationsinstallationer
Transformatorstationsbrytare kan installeras på strukturer eller inom ställverk utomhus. Deras anslutning till samlingsskenor, strömtransformatorer, spänningstransformatorer, överspänningsavledare och jordsystem måste koordineras.
| Installationstyp | Typisk miljö | Huvudfokus på design |
|---|---|---|
| Ställverk inomhus | Elrum och slutna skåp | Kompakthet, fackintegrering, serviceåtkomst |
| Utomhusdistribution | Utomhusnät | Väderbeständighet och isoleringsförmåga |
| Stångmonterad | Overhead distributionssystem | Vikt, monteringsstruktur, fjärrmanövrering |
| Utomhus transformatorstation | Försörjnings- och industristationer | Miljöuthållighet, samlingsskeneintegration, isoleringskoordinering |
Miljöfaktorer
Temperatur, höjd över havet, föroreningar, fuktighet, saltexponering och ultraviolett strålning kan alla påverka valet av utrustning.
Till exempel kan hög höjd påverka den dielektriska prestandan hos luftisolering, medan allvarliga föroreningar kan påverka yttre isoleringsytor. Kustmiljöer kan öka korrosionsexponeringen, särskilt kring metallkonstruktioner och anslutningar.
Inomhus betyder inte underhållsfritt
Inomhusutrustning är skyddad från direkt väderlek, men damm, kondens, temperaturcykler och mekaniskt slitage kan fortfarande påverka mekanismen och de elektriska anslutningarna.
Miljöskydd bör därför bedömas realistiskt snarare än att anta att inomhusutrustning fungerar under idealiska förhållanden.
Hur jämförs vakuumbrytare med andra avbrottstekniker?
Att förstå skillnaderna mellan avbrottstekniker hjälper ingenjörer att fatta ett välgrundat tekniskt beslut. Varje teknik har sina egna elektriska, mekaniska, miljömässiga och underhållsegenskaper.
Luftavbrott
Luftkretsavbrott använder luft som ljusbågsmedium. Historiskt sett har luftsystem använts över många spänningsklasser. Deras design kan involvera bågrännor, magnetisk utblåsning eller andra metoder för att styra bågen.
Vid medelspänning kan kompakt vakuumavbrott erbjuda en annan fysisk arkitektur genom att placera avbrottsprocessen inuti en förseglad kammare.
Oljeavbrott
Oljebrytare använder isolerande olja både som ett isolerande medium och som en del av ljusbågssläckningsprocessen. Äldre installationer kan fortfarande innehålla sådan utrustning, men moderna mellanspänningsinstallationer använder ofta alternativ teknik.
Oljesystem kräver uppmärksamhet på oljetillstånd, inneslutning, läckage, kontaminering och relaterade underhållsproblem.
SF6 avbrott
SF6-gas har historiskt använts i gasisolerad och gaskretsbrytande utrustning på grund av dess elektriska isolering och ljusbågsläckande egenskaper. Miljöhänsyn har dock uppmuntrat utvecklingen och antagandet av alternativa tekniker i lämpliga tillämpningar.
Vakuumavbrott
Vakuumavbrott använder en förseglad vakuumkammare. Dess kompakta avbrottselement och avsaknaden av isoleringsolja inuti avbrytaren är viktiga egenskaper hos tekniken.
| Teknologi | Arc Medium | Typiskt övervägande |
|---|---|---|
| Luft | Luft | Bågkontrollstruktur och fysiska isoleringskrav |
| Olja | Isolerande olja | Oljans skick, inneslutning, underhåll |
| SF6 gas | SF6 | Gastätning, hantering, miljöhänsyn |
| Vakuum | Vakuum med metall-ångbågebeteende | Avbrottskonstruktion, kontaktmaterial, mekanismprestanda |
Varför vakuumteknik används i stor utsträckning i mellanspänning
Vakuumavbrott kan ge en kompakt avbrytare, snabb ljusbågssläckning och en förseglad avbrytande miljö. Dessa egenskaper passar bra med mellanspänningsställverk inomhus och många utomhusdistributionsapplikationer.
Tekniken är också kompatibel med moderna brytarmekanismer och digitala skyddssystem.
Teknikvalet bör förbli applikationsspecifikt
Det är inte tekniskt bra att förklara ett avbrottsmedium universellt överlägset. Det korrekta tillvägagångssättet är att jämföra kraven för det elektriska nätverket, tillgängligt installationsutrymme, miljöförhållanden, driftplikt, skyddsarkitektur, tillämpliga standarder och underhållsstrategi.
Lämplig teknik är den som uppfyller alla krav.
Hur fungerar brytaren med skyddsreläer och sensorer?
En strömbrytare fungerar sällan ensam. Dess utlösnings- och stängningsåtgärder koordineras normalt med ett skyddssystem som mäter elektriska förhållanden och bestämmer när växlingsåtgärder krävs.
Strömtransformatorer
Strömtransformatorer ger skalad ströminformation till skyddsreläer och mätare. Deras förhållanden och noggrannhetsegenskaper måste matcha skyddsschemat.
Strömtransformatorn och brytaren ingår i samma felrensningskedja. Om CT-konfigurationen eller kabeldragningen är felaktig kan det hända att reläet inte tar emot den förväntade signalen.
Spänningstransformatorer
Spänningstransformatorer kan tillhandahålla spänningsinformation för skydd, mätning, synkronisering och kontroll. Beroende på skyddsfunktionen kan reläet använda spänning tillsammans med ström för att bestämma nätverkets elektriska tillstånd.
Skyddsreläer
Skyddsreläer utvärderar kontinuerligt elektriska mätningar. Beroende på applikation kan funktioner inkludera överström, jordfel, underspänning, överspänning, riktningsskydd, motorskydd, transformatorskydd eller andra specialiserade funktioner.
Utlösningskrets
När reläet bestämmer att brytaren ska öppna, skickar det ett utlösningskommando genom styrkretsen. Utlösningsspolen aktiverar mekanismen, som sedan separerar kontakterna.
Stängningskontroll
Stängning är också kontrollerad. Systemet kan innefatta lokala och fjärrstyrda stängningskontroller, elektriska förreglingar, synkroniseringsfunktioner och tillåtande signaler.
| Systemelement | Fungera | Förhållande till Breaker |
|---|---|---|
| Strömtransformator | Mäter ström | Ger skydd och mätning |
| Spänningstransformator | Mäter spänning | Ger spänningsinformation för skydd och kontroll |
| Skyddsrelä | Utvärderar elektriska förhållanden | Utfärdar tripp eller tillåtande kommandon |
| Trippole | Konverterar elektriska kommandon till mekaniska åtgärder | Startar brytarens öppning |
| Styrsystem | Övervakar byte och status | Hanterar lokal, fjärrstyrd och förreglad drift |
Förregling
Förregling är en viktig säkerhetsfunktion. Mekaniska eller elektriska förreglingar kan förhindra utvalda åtgärder när utrustningen är i ett olämpligt tillstånd.
Till exempel kan en utdragbar brytare inte tillåtas att flytta mellan positioner medan den är stängd. En jordningsbrytare kan förhindras från att fungera medan primärkretsen är spänningssatt, beroende på systemarkitekturen.
Fjärrövervakning
Moderna elinstallationer använder i allt högre grad digital kommunikation för att övervaka brytarens position, utlösningsstatus, mekanismens tillstånd och andra parametrar.
Fjärrinformation kan förbättra operativ medvetenhet, men digital övervakning ersätter inte korrekta lokala säkerhetsrutiner. Underhållsteam behöver fortfarande definierad isolering, verifiering, jordning och arbetsrutiner.
Vilka applikationer använder denna växlingsteknik?
Vakuumavbrottsteknik används i många medelspänningstillämpningar eftersom dess kompakta form och förseglade brytare passar ett brett utbud av distributionsarkitekturer.
Används för mataromkoppling, transformatoranslutningar, busssektioner och distributionsskydd inom elnät.
Används för mellanspänningsmatare som betjänar motorer, transformatorer, processutrustning och interna distributionssystem.
Stöder uppsamlingssystem, transformatoranslutningar, matarskydd och kontrollerad omkoppling inom sol- och vindanläggningar.
Kan appliceras på mellanspänningsdistributionsnät där utrustning måste fungera i krävande industriella miljöer.
Används i stora byggnader och campus som tar emot medelspänningsmateriel och distribuerar kraft genom transformatorer och matare.
Kan stödja elektrisk distribution för järnväg, transit, flygplatser och annan infrastruktur som kräver kontrollerad mellanspänningsväxling.
Fördelning av nytta
Nätverk använder mellanspänningsbrytare för att hantera matare och sektionsfördelning av distributionskretsar. En brytare kan isolera en defekt matare samtidigt som andra delar av nätverket förblir strömförande när nätverkstopologin och skyddskoordinationen tillåter.
Utomhusstolparmonterade konfigurationer kan vara användbara i överliggande distributionssystem, medan ställverksbrytare inomhus ofta integreras i transformatorstationer och kompakta distributionsaggregat.
Industriell distribution
Industrianläggningar kan ha flera mellanspänningsmotorer, transformatorer, processledningar och stora elektriska belastningar. Selektivt skydd är särskilt viktigt eftersom onödig utlösning av en större distributionssektion kan påverka flera nedströmskretsar.
Brytaren behöver därför arbeta med ett skyddsschema som speglar anläggningens elektriska arkitektur.
Transformatorskydd
Mellanspänningsbrytare kan användas på primär- eller sekundärsidan av transformatorer beroende på nätverkets design. Skyddssystemet kan innehålla överström, jordfel, temperatur och andra transformatorspecifika funktioner.
Motoromkoppling
Stora motorer kan kräva mellanspänningsomkoppling och skydd. Motortillämpningar ger sina egna utmaningar eftersom startströmmar kan vara betydligt högre än normal driftström.
Brytare och skyddsrelä måste därför väljas enligt motorns startegenskaper och skyddskrav.
System för förnybar energi
Sol- och vindprojekt innehåller ofta flera insamlingsmatare och transformatorgränssnitt. Mellanspänningsbrytare kan användas för att ansluta och isolera delar av samlingsnätet och koordinera skyddet med genereringsutrustningen.
Kritisk infrastruktur
Sjukhus, datacenter, flygplatser, vattenreningsanläggningar och kommunikationsinfrastruktur kan kräva mycket samordnade mellanspänningssystem. Val av brytare i dessa miljöer är nära kopplat till redundans, skyddsselektivitet, underhållsprocedurer och driftkontinuitet.
I alla dessa applikationer är brytaren en del av en större elektrisk arkitektur. Applikationen bestämmer rätt spänning, ström, felklassning, skyddsschema, kontrollarrangemang, miljödesign och underhållsstrategi.
Vilka vanliga val- och installationsmisstag bör undvikas?
Många brytarproblem kan spåras tillbaka till ofullständiga specifikationer eller installationsantaganden. De viktigaste felen uppstår när ingenjörer behandlar brytaren som en isolerad komponent istället för en del av ett komplett skydds- och distributionssystem.
- Välj endast efter spänning:Märkström, felkapacitet, isolering, manövermekanism och miljö måste också matcha.
- Ignorera kortslutningsberäkningar:Den tillgängliga felströmmen bör fastställas innan brytarklassningen slutförs.
- Ignorera skyddskoordinering:Reläinställningar och brytarprestanda måste stödja den önskade selektiviteten.
- Underskattar kabelutrymme:Kabelavslutningar och böjradier kan påverka det praktiska ställverksarrangemanget.
- Med utsikt över styrspänning:Utlösning och stäng kretsar kräver lämplig hjälpström.
- Ignorera förreglingar:Driftsekvenser bör kontrolleras mot hela ställverksarkitekturen.
- Hoppa över underhållsplanering:Mekanismen, terminalerna, styrkretsarna och omgivande ställverk kräver fortfarande inspektion.
- Använda ofullständig dokumentation:Ritningar, kopplingsscheman, namnskyltdata och testposter bör beskriva samma konfiguration.
Problemet med "högsta betyg är alltid bättre".
Ett högre betyg är inte automatiskt det korrekta teknikvalet. Brytaren behöver fortfarande passa det fysiska ställverket, kabelarrangemanget, skyddssystemet, styrspänningen och installationsmiljön.
Urvalet bör baseras på beräknade krav och tillämpliga designmarginaler.
Problemet "vakuum betyder underhållsfritt".
Vakuumbrytaren är förseglad, men brytaren innehåller mekaniska och elektriska komponenter som kan utsättas för slitage. Fjädrar, lager, länkar, hjälpbrytare, utlösningskretsar, plintar och styrkontakter förblir alla relevanta underhållspunkter.
Problemet med "samma brytare överallt".
Ett rent industrirum inomhus och en kustnära transformatorstation utomhus representerar mycket olika miljöer. Samma fysiska konstruktion bör inte automatiskt antas passa båda.
Problemet med "installation senare".
Brytarmontering, kabelavslutning, styrledningar, förreglingar och kapslingsdimensioner måste beaktas vid konstruktion av ställverk. Att eftermontera dessa detaljer efter tillverkning kan vara svårt.
Problemet med "dokument en gång".
Ändringar som görs under ett projekt bör återspeglas konsekvent i enkelradsdiagrammet, panelritningar, kopplingsscheman, skyddsinställningar, stycklistor och idrifttagningsdokument.
Hur ska testning och standarder utvärderas?
Mellanspänningsbrytare är säkerhetskritiska elektriska enheter, så testning spelar en central roll för att bekräfta deras prestanda.
IEC 62271 är en viktig familj av standarder som täcker högspänningsställverk och kontrollutrustning. Olika delar tillgodoser olika utrustningstyper och testkrav.
Rutinmässiga tester
Rutintestning utförs på tillverkad utrustning för att bekräfta att varje produktionsenhet överensstämmer med tillämpliga designkrav.
Det exakta testprogrammet beror på brytarens design, men kan inkludera elektriska, mekaniska, kontroll- och isoleringsrelaterade kontroller.
Typprovning
Typtester validerar prestandan för en viss design under specificerade testförhållanden. De kan hantera temperaturökning, dielektrisk prestanda, kortslutningsavbrott, mekanisk uthållighet, inre bågbeteende och andra egenskaper där så är tillämpligt.
Dielektrisk testning
Dielektriska tester bedömer om isoleringssystemet tål den angivna spänningspåkänningen. Detta kan innebära effekt-frekvensmotstånd och impulsrelaterade tester beroende på tillämpliga krav.
Mekanisk uthållighetsprovning
Mekaniska uthållighetstester utvärderar om manövermekanismen kan genomföra det erforderliga antalet omkopplingsoperationer utan oacceptabel försämring.
Kortslutningstestning
Kortslutningstyptest kan utvärdera brytarens förmåga att avbryta definierade felströmsförhållanden. Detta är en av de viktigaste demonstrationerna av det kompletta avbrottssystemet.
Test av temperaturhöjning
Temperaturhöjningstestning kontrollerar det termiska beteendet hos strömförande komponenter under definierade strömförhållanden. Kontaktresistans, ledargeometri, plintar och kapslingsdesign bidrar alla till resultatet.
| Testkategori | Huvudsyfte | Typiska bevis |
|---|---|---|
| Rutinprov | Verifiera varje tillverkad enhet | Rutinmässig inspektion och testprotokoll |
| Typtest | Validera designen under definierade förhållanden | Typprovningsrapport eller certifikat |
| Dielektriskt test | Kontrollera att isoleringen tål | Eltestprotokoll |
| Mekanisk uthållighet | Verifiera omkopplingsmekanismens hållbarhet | Dokumentation för uthållighetstest |
| Kortslutningstest | Verifiera felavbrottsförmåga | Tillämplig typtestdokumentation |
| Temperaturstegring | Utvärdera termiskt beteende med kontinuerlig ström | Termisk prestandatestrekord |
Testomfattning spelar roll
Ett provintyg bör ses över i sitt sammanhang. Den testade spänningen, strömmen, brytarkonstruktionen, mekanismen, isoleringssystem och tillbehör ska motsvara den konfiguration som levereras.
Ett certifikat kopplat till en produktkonfiguration bör inte automatiskt antas täcka varje variant av produktfamiljen.
Fabriksinspektion
Kvalitetsprogram kan också innefatta dimensionskontroller, verifiering av vakuumintegritet, mätning av kontaktresistans, mekaniska tidskontroller, kontrollkretsverifiering och visuell inspektion.
Idrifttagning av webbplatsen
Efter installationen måste brytaren och ställverksenheten tas i drift enligt projektets procedurer. Detta kan inkludera isolationstestning, mätning av kontaktresistans, mekaniska funktionskontroller, skyddsrelätestning, kontrollkretskontroller, förreglingsverifiering och funktionstestning.
Vad bör en professionell teknisk specifikation innehålla?
En professionell specifikation bör ge ingenjörer och inköpsteam tillräckligt med information för att välja rätt brytare innan utrustningen når tillverkning eller installation.
| Specifikationsområde | Information att definiera | Varför det spelar roll |
|---|---|---|
| Märkspänning | Systemspänning och utrustningsklassificering | Definierar el- och isoleringskrav |
| Märkström | Kontinuerlig strömkapacitet | Definierar värme- och ledarkrav |
| Frekvens | 50 Hz, 60 Hz eller specificerad systemfrekvens | Säkerställer kompatibilitet med det elektriska nätverket |
| Brytkapacitet | Erforderlig kortslutningsavbrottsklassificering | Bestämmer lämplighet för felnivån |
| Tål förmåga | Korttids- och topphållningskrav | Stöder strukturella och termiska felprestanda |
| Isolering | Isoleringsnivå och konstruktion | Säkerställer dielektrisk lämplighet |
| Manövermekanism | Fjäder, elektromagnetisk eller definierat alternativ | Bestämmer kontroll och mekaniskt beteende |
| Styrspänning | Utlösnings-, stäng-, motor- och hjälpkretsspänning | Säkerställer kompatibilitet med styrsystemet |
| Monteringsarrangemang | Fast, utdragbar, stolpmonterad eller annat arrangemang | Säkerställer fysisk kompatibilitet |
| Miljö | Inomhus, utomhus, temperatur, höjd, föroreningar | Matchar produkten till platsförhållandena |
Börja med det enradiga diagrammet
Enkellinjediagrammet definierar var brytaren sitter i elnätet. Den visar inkommande och utgående matare, transformatorer, motorer, generatorer, samlingsskenor, skyddszoner och andra viktiga element.
Brytarspecifikationen bör utvecklas utifrån detta elektriska sammanhang.
Definiera brytarens position
Specifikationen ska ange om brytaren är fast eller utdragbar och beskriva relevanta läges- och förreglingskrav.
Definiera primära anslutningar
Anslutningsgeometri är särskilt viktig för integration av ställverk. Samlingsskenavstånd, kabelavslutning, anslutningsorientering och fasarrangemang bör motsvara paneldesignen.
Definiera hjälpfunktioner
Hjälpkontakter, utlösningsspolar, stängningsspolar, underspänningsutlösare, motoroperatörer, mekaniska indikatorer och fjärrkontrollgränssnitt bör vara tydligt listade där så är tillämpligt.
Definiera skyddskrav
Skyddsspecifikationen bör identifiera erforderliga reläfunktioner, CT-förhållanden, spänningsingångar där tillämpligt, triplogik, förreglingar och kommunikationsgränssnitt.
Definiera miljökrav
Projektet bör identifiera om brytaren kommer att fungera inomhus eller utomhus och tillhandahålla relevant information om temperatur, höjd, luftfuktighet, föroreningar, seismik och korrosionsinformation där så är tillämpligt.
Definiera testkrav
Det tekniska dokumentet bör identifiera tillämpliga standarder, rutintester, typtestförväntningar, inspektionskrav och idrifttagningsprocedurer.
- Definiera det elektriska systemet:Upprätta spänning, frekvens, nätverkskonfiguration och jordningsarrangemang.
- Beräkna systemfeltillstånd:Bestäm den tillgängliga kortslutningsströmmen vid brytarens plats.
- Definiera kontinuerlig belastning:Fastställ nominella nuvarande och förväntade driftsförhållanden.
- Välj avbrottsarkitektur:Bekräfta vakuumteknik och lämplig brytarkonfiguration.
- Definiera manövermekanismen:Ange erforderlig fjäder eller elektromagnetiskt arrangemang och driftsekvens.
- Definiera skydd:Koordinera CT:er, spänningsingångar, reläer, utlösningskretsar och förreglingar.
- Definiera fysisk installation:Bekräfta fast eller utdragbar konstruktion, terminaler, dimensioner och kabelgränssnitt.
- Granska webbplatsens villkor:Bekräfta temperatur, luftfuktighet, höjd över havet, föroreningar, korrosion och miljöexponering.
- Definiera testning:Bekräfta tillämpliga rutin-, typ-, fabriks-, plats- och idrifttagningstester.
- Kontrolldokumentation:Se till att alla ritningar, inställningar, specifikationer och certifikat beskriver samma slutliga konfiguration.
Vad ska köpare begära innan godkännande?
- Översiktsritning:Bekräfta övergripande mått, montering, terminalpositioner och serviceavstånd.
- Elektriskt schema:Bekräfta utlösning, stäng, hjälp, förregling och styrkretsar.
- Namnskyltdata:Verifiera spänning, ström, frekvens, avbrottskapacitet och relevanta märkegenskaper.
- Skyddsgränssnitt:Verifiera CT-, VT-, relä-, trip- och kommunikationsgränssnitt.
- Testdokumentation:Bekräfta omfattningen av rutin- och typtestprotokoll som är tillämpliga på den medföljande konstruktionen.
- Installationsinformation:Bekräfta krav på lyft, transport, anslutning, driftsättning och underhåll.
En detaljerad teknisk specifikation minskar oklarheten mellan ingenjörs-, inköps-, tillverknings-, idrifttagnings- och underhållsteam. Det hjälper också till att förhindra förändringar i sent skede orsakade av saknad gränssnittsinformation.
Vanliga frågor
Vilken är huvudfunktionen hos en vakuumbrytare?
Den ansluter och kopplar från elektriska medelspänningskretsar och bryter ström under specificerade normala och felförhållanden. Avbrottsprocessen sker inuti en förseglad vakuumbrytare.
Varför används ett vakuum för att avbryta en ljusbåge?
Vakuumet ger en kontrollerad dielektrisk miljö där bågens beteende skiljer sig från luft-, olja- eller gasavbrott. Efter kontaktseparation och ström noll kan vakuumbrytaren återvinna dielektrisk styrka snabbt under dess konstruerade förhållanden.
Vad är en vakuumbrytare?
En vakuumbrytare är en förseglad kammare som innehåller fasta och rörliga elektriska kontakter och interna skärmningskomponenter. Den utför själva strömavbrottet när brytaren öppnar.
Vad är skillnaden mellan en strömbrytare och en kontaktor?
En strömbrytare är utformad för att bryta felströmmar inom dess nominella kapacitet och för att tillhandahålla skyddsfunktioner. En kontaktor är i allmänhet konstruerad för frekvent omkoppling av laster under definierade driftsförhållanden och är normalt inte avsedd att utföra samma felavhjälpande roll som en effektbrytare.
Vilka spänningsnivåer kan vakuumavbrottsteknik tjäna?
Vakuumavbrott används ofta i medelspänningsutrustning. Specifika produkter kan konstrueras för spänningsklasser som 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV och andra definierade klassificeringar beroende på tillverkarens design och tillämplig standard.
Varför är kortslutningsbrytningsförmåga viktig?
Ett fel kan ge mycket hög ström. Brytaren ska kunna bryta den specificerade felströmmen vid systemspänningen utan oacceptabelt fel. Den erforderliga klassificeringen bör baseras på den faktiska beräkningen av nätverkskortslutningen.
Vilken roll har manövermekanismen?
Manövermekanismen ger den mekaniska rörelse som krävs för att öppna och stänga kontakterna. Den kontrollerar kontaktrörelse, hastighet, kraft och timing och har därför en direkt inverkan på avbrotts- och stängningsprestanda.
Används fjädermekanismer ofta?
Ja. Fjädermanövrerade mekanismer används ofta i medelspänningsbrytare. De lagrar mekanisk energi och frigör den för att utföra öppnings- eller stängningsoperationen när de beordras.
Kan elektromagnetiska mekanismer också användas?
Ja. Vissa brytarkonstruktioner använder elektromagnetiska manövermekanismer. Valet beror på brytararkitektur, styrkrav, driftsekvens och projektspecifikation.
Är vakuumbrytare underhållsfria?
Nej. Vakuumbrytaren är förseglad, vilket begränsar underhållet inuti den avbrytande kammaren, men den kompletta brytaren innehåller fortfarande mekaniska mekanismer, terminaler, hjälpkontakter, styrkretsar, isoleringsstrukturer och andra komponenter som kräver lämplig inspektion och service.
Vilket underhåll kräver manövermekanismen?
Underhåll kan inkludera inspektion av mekaniska länkar, fjädrar, lager, spärrar, fästelement, hjälpbrytare, styrledningar och smörjpunkter där detta anges. Den exakta proceduren bör följa tillverkarens underhållsdokumentation och utrustningens driftplikt.
Vad är skillnaden mellan vakuumbrytare inomhus och utomhus?
Inomhusprodukter är normalt integrerade i skyddade ställverk eller elektriska rum, medan utomhusprodukter är designade för att tåla regn, temperaturförändringar, solljus, föroreningar och andra miljöförhållanden. Principen om elavbrott kan vara liknande, men kraven på kapsling och isolering skiljer sig åt.
Vad är en uttagbar brytare?
En utdragbar brytare kan röra sig mellan definierade mekaniska lägen i ställverket, såsom anslutna, test- och isolerade lägen, enligt utrustningens design. Detta arrangemang kan stödja underhålls- och testprocedurer samtidigt som definierade förreglingsfunktioner bevaras.
Hur fungerar brytaren med ett skyddsrelä?
Reläet tar emot elektriska mätningar från strömtransformatorer och i förekommande fall spänningstransformatorer. När reläet identifierar ett definierat onormalt tillstånd skickar det en utlösningssignal till brytaren. Utlösningsspolen aktiverar sedan mekanismen för att öppna kontakterna.
Varför är strömtransformatorer viktiga?
Strömtransformatorer ger skalade strömsignaler för skydd och mätning. Deras förhållande, noggrannhet, belastning och anslutningsarrangemang måste koordineras med skyddsreläet och det övergripande elektriska systemet.
Varför används ibland spänningstransformatorer med en brytare?
Spänningstransformatorer tillhandahåller skalade spänningssignaler för mätning, skydd, synkronisering och kontroll. Beroende på applikation kan skyddsreläet använda spänningsinformation tillsammans med aktuell information för att avgöra om ett fel eller onormalt drifttillstånd föreligger.
Vad är syftet med förregling?
Förregling hjälper till att förhindra definierade osäkra driftsekvenser. Beroende på ställverkskonstruktionen kan den begränsa brytarens rörelse, jordningsbrytarens funktion eller stängningsåtgärder tills de nödvändiga villkoren är uppfyllda.
Vilka standarder förknippas vanligtvis med medelspänningsbrytare?
IEC 62271 är en viktig familj av standarder som täcker högspänningsställverk och kontrollutrustning. Tillämplig del beror på utrustningstyp och design. Nationella och regionala krav kan också gälla.
Vad är skillnaden mellan rutintestning och typtestning?
Rutinprovning utförs på tillverkade enheter för att verifiera överensstämmelse med relevanta produktionskrav. Typprovning utvärderar prestandan hos en design under specificerade testförhållanden och utförs i allmänhet som en del av designvalideringen.
Vilken teknisk information ska ges när man väljer en brytare?
Viktig information inkluderar systemspänning, märkström, frekvens, kortslutningsnivå, isoleringskrav, installationsplats, fast eller utdragbar konstruktion, styrspänning, skyddsfunktioner, hjälpkontakter, plintarrangemang, miljöförhållanden och tillämpliga standarder och tester.
Kan brytaren anpassas för ett speciellt ställverksskåp?
Beroende på produktfamiljen kan projektspecifika krav inkludera monteringsdimensioner, plintarrangemang, styrspänning, hjälpkretsar, mekanismkonfiguration, skyddsgränssnitt och andra definierade tekniska parametrar. Anpassade konfigurationer bör kontrolleras genom godkända tekniska dokument.
Vilka industrier använder vanligen vakuumavbrottsteknik?
Tillämpningar inkluderar allmännyttiga distribution, transformatorstationer, industrianläggningar, gruvdrift, anläggningar för förnybar energi, kommersiella byggnader, transportinfrastruktur, vattenrening och andra mellanspänningselektriska installationer.
Varför ska brytare och ställverk specificeras tillsammans?
Brytaren måste passa ställverket mekaniskt och elektriskt. Samlingsskenas gränssnitt, kabelanslutningar, styrkretsar, förreglingar, skyddssystem, servicetillstånd och miljökrav beror alla på den kompletta panelkonfigurationen.
Hur kan bättre brytarval stärka mellanspänningsfördelningen?
Omkopplingsutrustning för mellanspänning är ett av nyckelgränssnitten mellan ett elektriskt nätverk och skyddssystemet som ansvarar för att kontrollera onormala förhållanden. En brytare måste bära kontinuerlig belastningsström, fungera tillförlitligt, bryta definierade felströmmar, motstå elektriska och mekaniska påfrestningar och kommunicera exakt med den omgivande styrarkitekturen.
Vakuumavbrott ger en praktisk grund för många av dessa krav. Den förseglade brytaren skapar en kontrollerad miljö för ljusbågssläckning och kan stödja kompakt ställverkskonstruktion. Dock är själva vakuumet bara en del av hela produkten.
Kontaktsystemet, skärmningsarrangemanget, isoleringsstöden, manövermekanismen, terminalerna, styrkretsarna, hjälpkontakterna och kapslingen måste alla fungera tillsammans. Mekanisk konsistens är särskilt viktig eftersom öppnings- och stängningsrörelsen bestämmer under vilka förhållanden brytaren utför sin funktion.
Elvalet är lika viktigt. Märkspänning och ström ger utgångspunkten, men kortslutningsström, isolationsnivå, frekvens, temperaturökning och miljöförhållanden avgör om en viss konfiguration passar det faktiska nätverket.
Skyddssystemet lägger till ytterligare ett lager. Strömtransformatorer, spänningstransformatorer, reläer, utlösningsspolar, styreffekt, kommunikationsgränssnitt och förreglingar skapar kedjan genom vilken det elektriska systemet upptäcker ett fel och reagerar på det.
Applikationen spelar också roll. Transformatorstationer, industrianläggningar, nätverk för förnybar energi, gruvplatser, kommersiella byggnader, transportinfrastruktur och kritiska anläggningar har inte nödvändigtvis samma elektriska eller miljömässiga krav.
Testning och dokumentation utgör den slutliga tekniska grunden. Rutintester, typtester, dielektriska utvärderingar, mekaniska uthållighetstester, kortslutningstester, temperaturökningsutvärderingar, installationskontroller och idrifttagningsprocedurer bör alla motsvara den slutliga utrustningens konfiguration.
En korrekt specificeradVakuumbrytareär därför inte bara en omkopplingskomponent. Den är en del av en integrerad mellanspänningsskyddsarkitektur som kopplar samman elektriska avbrott, mekanisk drift, avkänning, kontroll och systemsäkerhet.
Behöver du en medelspänningsbrytarkonfiguration för ditt projekt?
Komviljastöder mellanspänningsväxlingslösningar för allmännyttiga, industriella, förnybar energi, kommersiella och infrastrukturtillämpningar, med konfigurationer som täcker elektriska klassificeringar, driftsmekanismer, skyddsgränssnitt, monteringsarrangemang och projektspecifika tekniska krav. För applikationsdetaljer och tekniska diskussioner,kontakta oss.
