Vakuumkretsbrytare (VCB), en kritisk enhet i modern medelspänningskraftdistribution. Vi utforskar den grundläggande fysiken för bågsläckning i ett vakuum, dissekerar kärnkomponenterna – från vakuumbrytaren till manövermekanismen – och presenterar en detaljerad, praktisk jämförelse med SF₆-teknologi. Artikeln beskriver också viktiga applikationsområden, urvalskriterier och bästa praxis för underhåll, allt grundat på industritekniska principer. Som proffsKina-baserad tillverkare och leverantör, Komviljalevererar högkvalitativa, anpassningsbara VCB-lösningar som kombinerar tillförlitlighet, livslängd och miljöansvar för industri-, kommersiella och allmännyttiga projekt över hela världen.

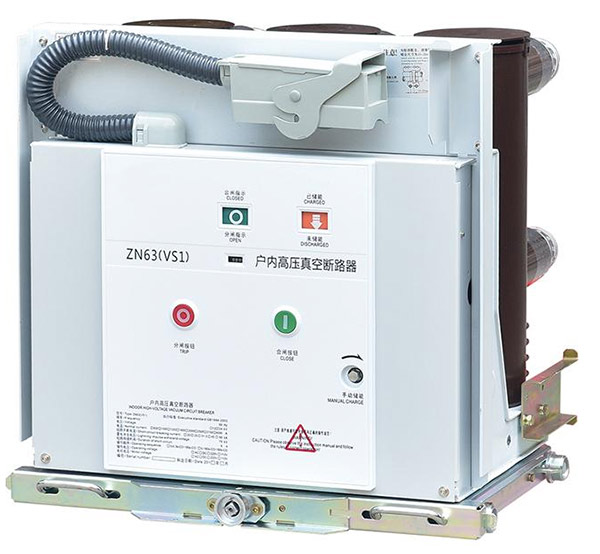

DeVakuumkretsbrytare (VCB)har blivit en hörnsten i tillförlitlig medelspänningskraftdistribution, och fungerar som den primära skyddsanordningen i transformatorstationer, industrianläggningar och kommersiella anläggningar. Till skillnad från äldre teknologier som är beroende av olja, luft eller SF₆-gas, använder VCB en högvakuummiljö för att släcka bågen som bildas när kontakter separeras under ett fel. Denna metod erbjuder tydliga fördelar när det gäller omkopplingshastighet, driftsäkerhet och miljösäkerhet, vilket gör den till det föredragna valet för applikationer från 3 kV upp till 36 kV.
Modern elektrisk infrastruktur kräver utrustning som inte bara fungerar under stress utan också kräver minimala ingrepp under årtionden av service. VCB:er möter denna utmaning genom sina livslängda brytare och robusta mekaniska konstruktioner, som avsevärt minskar underhållsintervallen jämfört med andra typer av brytare.Komvilja, som en erfaren tillverkare i Kina, specialiserar sig på att producera VCB:er som är konstruerade för att leverera konsekvent prestanda över ett brett spektrum av driftsförhållanden, från tropisk fuktighet till industriella dammbelastade miljöer.
Den här artikeln erbjuder ett originellt tekniskt perspektiv på VCB-teknik, med fokus på de tekniska principerna som styr dess funktion, de kritiska komponenterna som säkerställer dess livslängd och de praktiska faktorer som ingenjörer måste beakta när de väljer och specificerar dessa enheter för nya eller eftermonterade projekt.
Kärnan i varje VCB ligger en grundläggande fysisk princip: oförmågan hos en ljusbåge att upprätthålla sig själv i ett högt vakuum. När brytarens kontaktdel under felförhållanden försöker strömmen upprätthålla en väg genom joniserad metallånga. Men eftersom avbrytaren evakueras till ett tryck under 10⁻⁴ Pa, är den genomsnittliga fria vägen för molekyler extremt lång, och de tillgängliga partiklarna för jonisering är knappa.
Den båge som bildas existerar nästan helt som ett plasma av metallånga från kontaktytorna. Eftersom strömmen naturligt passerar genom noll i AC-cykeln, kondenserar denna ånga nästan omedelbart på de kallare kontaktytorna och omgivande ljusbågsskärmar. Denna snabba kondensering – känd somdielektrisk återvinning—förhindrar att ljusbågen slår igen, vilket effektivt rensar felet inom en halvcykel. Hela processen är ren, tyst och ger minimal kontakterosion, vilket bidrar till VCB:s höga elektriska uthållighet, ofta över 5 000 fulllastoperationer.
Viktigt är att vakuumbrytarens design säkerställer att ljusbågen förblir koncentrerad och diffus, och undviker varma punkter som kan skada det keramiska höljet. Användningen av specifika kontaktgeometrier, såsom axiella eller radiella magnetfältskontakter, styr ytterligare bågens rörelse och säkerställer jämnt slitage, vilket förlänger brytarens funktionella livslängd. Denna princip för bågsläckning är det som gör VCB:er exceptionellt lämpliga för frekventa kopplingsuppgifter, såsom motorstart eller kondensatorbanksbyte, där andra teknologier skulle försämras snabbare.
För medelspänningstillämpningar är valet mellan vakuum och SF₆-teknik ett vanligt tekniskt beslut. Båda är mogna tekniker, men deras egenskaper överensstämmer på olika sätt med projektets prioriteringar. Tabellen nedan ger en original, detaljerad jämförelse baserad på drifts- och miljöfaktorer, utan att förlita sig på extern leverantörsdata.
| Parameter | Vakuumkretsbrytare (VCB) | SF6 effektbrytare |
|---|---|---|
| Avbrott Medium | Vakuum (dielektrisk styrka ~10⁷ V/m) | SF₆-gas vid tryck (vanligtvis 5–7 bar) |
| Typisk spänningsklass | 3 kV – 36 kV (primär mellanspänning) | 3 kV – 800 kV+ (täcker MV till EHV) |
| Miljöpåverkan | Noll utsläpp; ingen växthusgaseffekt | Hög GWP (23 500 x CO2); kräver strikt hantering och återvinning |
| Kontakta Erosion & Life | Låg erosion; elektrisk livslängd upp till 30 fulla fel eller 5 000+ kopplingsoperationer | Måttlig erosion; gasnedbrytningsprodukter kräver hantering |
| Underhållsregimen | Minimal; avbrytare är förseglade för livet; endast mekanismsmörjning | Periodiska gasdensitetskontroller; övervakning av fukt och biprodukter |
| Driftsmekanism | Fjäder eller magnetiskt ställdon – lågt energibehov | Fjäder, hydraulisk eller pneumatisk – ofta högre energi |
| Typiska styrkor | Frekvent byte, lågt underhåll, miljövänligt | Utmärkt för högspänning, kompakta installationer, hög felströmskapacitet |
Denna jämförelse visar att VCB är särskilt starka i applikationer där miljöansvar, frekvent drift och låga livscykelkostnader är avgörande. För allmännyttiga och industriella användare som söker en hållbar, högpresterande lösning för mellanspänningsnät, utgör VCB:er ett övertygande teknikval.Komviljatillverkar VCB:er som utnyttjar dessa inneboende fördelar och erbjuder en rad produkter från 12kV till 40,5kV för både inomhus- och utomhusbruk.
En VCB är en sammansättning av precisionskonstruerade komponenter, som var och en spelar en avgörande roll för att säkerställa tillförlitlig drift. De två viktigaste delarna är vakuumbrytaren och manövermekanismen.
Vakuumbrytaren är en hermetiskt tillsluten keramisk cylinder som innehåller de fasta och rörliga kontakterna. Det keramiska materialet (ofta aluminiumoxid) ger utmärkt dielektrisk isolering och mekanisk styrka. Inuti ansluter en metallbälg den rörliga kontakten till den externa manöverstången, vilket bibehåller vakuumtätningen samtidigt som den tillåter axiell rörelse. Ett sofistikerat avskärmningssystem omger kontakterna för att kondensera metallånga och förhindra att den avsätts på den keramiska insidan, vilket bevarar isoleringsintegriteten under enhetens livstid. Kontaktmaterialet, vanligtvis en koppar-kromlegering, väljs för dess motstånd mot svetsning och dess förmåga att upprätthålla en låg hackström, vilket är viktigt för induktiv lastomkoppling.
Manövermekanismen ger drivkraften att öppna och stänga kontakterna på ett exakt, snabbt sätt. Fjädermanövrerade mekanismer är de vanligaste i VCB på grund av deras tillförlitlighet och oberoende av externa strömkällor under utlösning. Energi lagras i en stängningsfjäder (via ett manuellt eller motoriserat laddningssystem) och frigörs när en utlösningssignal tas emot. Denna design med lagrad energi säkerställer att brytaren öppnar med konstant hastighet och kraft, oavsett styrspänningen. Andra alternativ inkluderar magnetiska ställdon, som använder permanentmagneter och en spole för att låsa, vilket erbjuder en enklare mekanisk design med färre rörliga delar. Comewills VCB är utrustade med robusta mekanismer som CT-serien, designade för tusentals operationer med minimal justering.
VCB:er kategoriseras efter deras installationsmiljö och specifika operativa krav. De två primära typerna är:
Viktiga applikationsområden inkluderar:
Med en bred portfölj,Komviljalevererar VCB för både inomhus- och utomhusapplikationer, och erbjuder anpassning för att möta specifika kundkrav och projektstandarder.
Att välja rätt VCB för ett specifikt projekt kräver en grundlig utvärdering av både systemparametrar och driftsförhållanden. Följande kriterier ligger till grund för ett sunt upphandlingsbeslut:
Genom att noggrant utvärdera dessa kriterier kan ingenjörer och inköpsteam specificera en VCB som inte bara uppfyller de omedelbara tekniska kraven utan också levererar långsiktig tillförlitlighet och kostnadseffektivitet.Komviljager detaljerad teknisk support för att hjälpa kunder att navigera i dessa val, och erbjuder produkter som överensstämmer med viktiga internationella standarder.
Den primära fördelen ligger i dess förmåga att släcka ljusbågen nästan omedelbart efter ström noll i ett vakuum, vilket ger snabb dielektrisk återhämtning. Detta resulterar i mycket korta ljusbågstider, minskad kontakterosion och minimalt underhåll, vilket gör den mycket tillförlitlig för mellanspänningssystem.
VCB är i första hand konstruerade för medelspänningstillämpningar och täcker ett intervall från cirka 3 kV upp till 36 kV. Detta gör dem till standardvalet för distributionsnät och industriella kraftsystem.
VCB har en betydande miljöfördel eftersom de använder ett vakuum som avbrottsmedium, vilket inte har någon växthusgaseffekt. Däremot har SF₆-gas en mycket hög global uppvärmningspotential (GWP) och kräver noggrann hantering och uttjänta återvinningsförfaranden.
De två mest kritiska komponenterna är vakuumbrytaren (förseglade kontakter) och manövermekanismen. Avbrytarens kontaktmaterial och skärmning bestämmer den elektriska livslängden, medan mekanismens design och materialkvalitet dikterar mekanisk uthållighet.
Ja, VCB:er är exceptionellt väl lämpade för frekventa kopplingsuppgifter, såsom motorstart, kondensatorbankskoppling och ljusbågsugnskontroll. Deras robusta design och låga kontakterosion möjliggör ett stort antal säkra operationer.
VCB kräver mycket minimalt underhåll. De primära uppgifterna inkluderar periodisk inspektion av manövermekanismen för korrekt smörjning, kontroll av mekaniska indikatorer och visuell inspektion av brytaren för eventuella tecken på skador. Själva brytarna är förseglade för livet och kräver inte gaspåfyllning eller kontaktbyte under normala serviceförhållanden.
