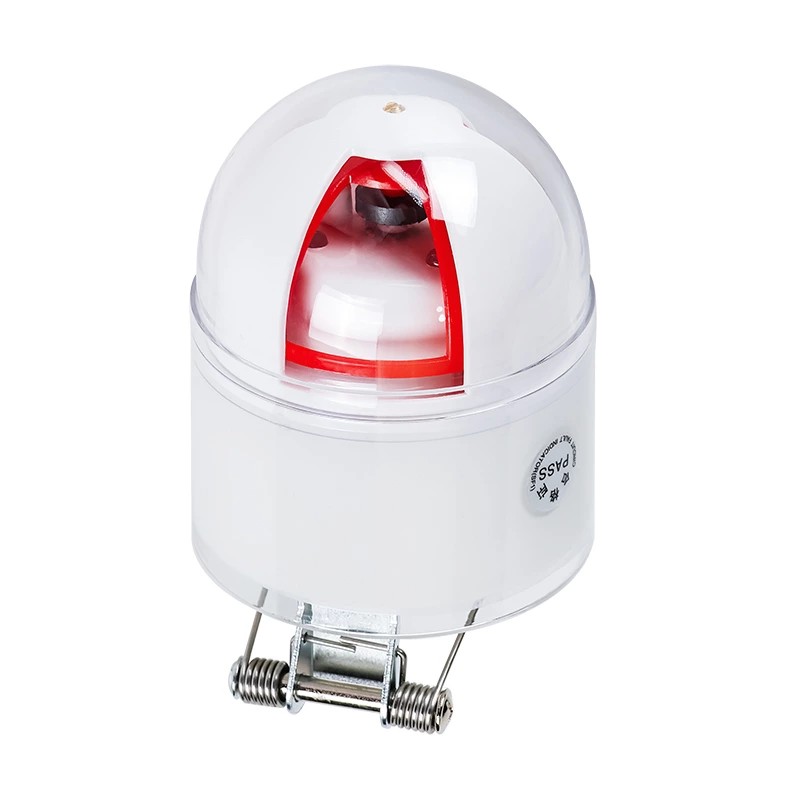

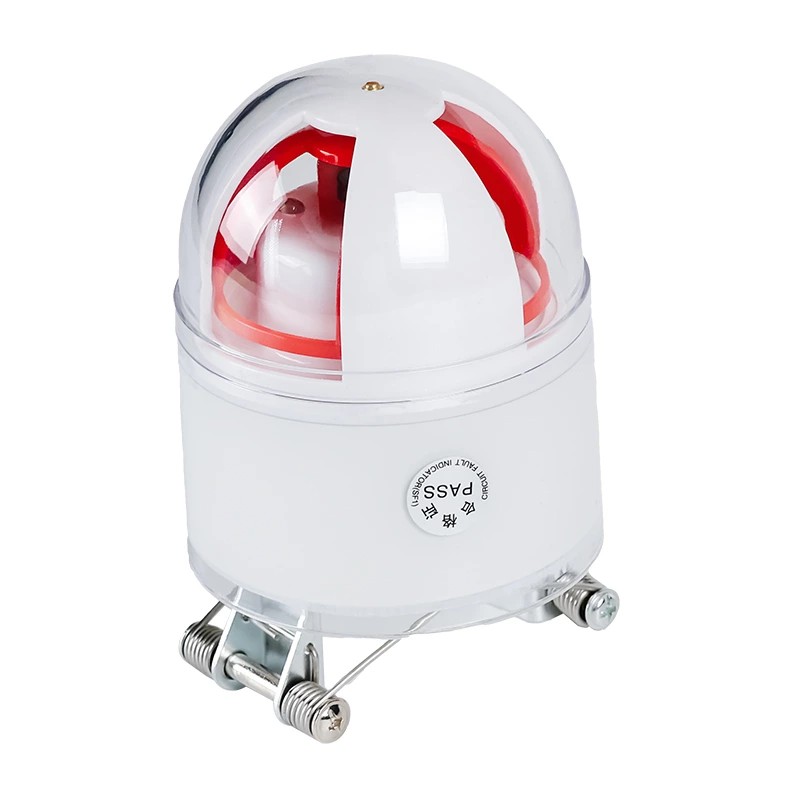

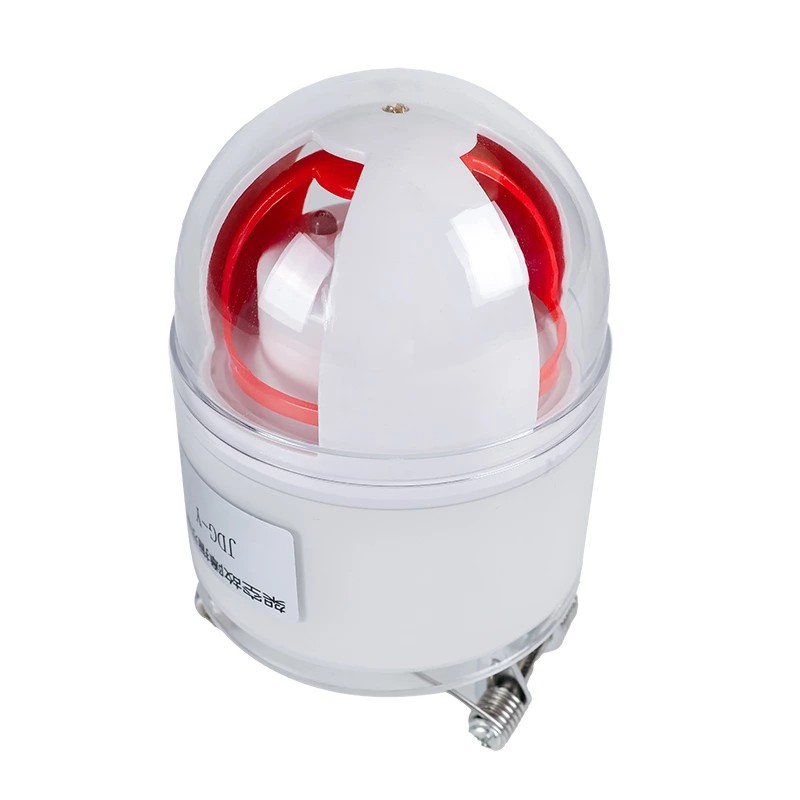

Fyra-i-ett kompressionsfjäder upphängd felindikator JDG-F

Produktdetaljer

1. Fyr-i-ett-feldetektering för distributionsledningar

Kvalitets fyra-i-ett kompressionsfjäder upphängd felindikator JDG-F från Comewill är en elektromagnetisk feldetekteringsenhet som används i medel- och lågspänningskraftdistributionssystem. Det hjälper fältingenjörer att snabbt fastställa den sektion av en linje där ett kortslutningsfel har inträffat.

Arbetsprincip

När kortslutningsström flyter genom den övervakade ledaren detekterar enheten den plötsliga strömändringen.

Mekanismen utlöser ett synligt rött felindikatorkort.

Underhållsteam kan visuellt lokalisera de aktiverade indikatorerna längs linjen.

Felpunkten identifieras mellan den senast aktiverade indikatorn och den första icke-aktiverade indikatorn.

Denna tydliga zonindelningsmetod minskar inspektionstiden avsevärt jämfört med manuell linjepatrullering.

Comewill-anpassade fyra-i-ett kompressionsfjäder upphängd felindikator JDG-F används ofta i kraftdistributionsnätverk där snabb fellokalisering hjälper till att minska avbrottstiden och förbättra underhållseffektiviteten.

2. Strukturella komponenter och funktionsmoduler

En komplett fyra-i-ett kompressionsfjäderupphängd felindikator JDG-F integrerar flera funktionella moduler som arbetar tillsammans för att säkerställa tillförlitlig detektering och indikering.

Ström- och spänningsdetekteringsmodul

Denna modul känner av förändringar i ström och spänning på linjen med hjälp av elektromagnetisk induktion och elektrisk fältdetektion. Dessa avkänningsmetoder kräver inte direkt kontakt med strömförande ledare, vilket bidrar till att förbättra installationssäkerheten.

Feldiskrimineringskrets

Den interna kretsen analyserar signalvariationer för att skilja faktiska kortslutningsfel från tillfälliga fluktuationer eller lastförändringar. Importerade elektroniska komponenter och mikrokontroller förbättrar signalbehandlingens stabilitet.

Mekaniskt indikatordrivsystem

När ett fel har bekräftats aktiverar drivmekanismen det röda fluorescerande indikatorkortet, som förblir synligt tills det återställs. Den mekaniska strukturen är designad för utomhuspålitlighet och långvarig drift.

Felstatusdisplay

Enheten använder ljusröd fluorescerande beläggning för att säkerställa tydlig synlighet under dagsljus och under nattljus. Displaymekanismen motstår blekning även efter lång exponering för ultraviolett strålning.

Automatisk fördröjd återställning

Efter att feltillståndet har åtgärdats återställs fyr-i-ett-kompressionsfjäderupphängd felindikator JDG-F automatiskt efter en förinställd fördröjning. Denna funktion minskar behovet av manuella ingrepp på avlägsna platser.

3. Materialdesign och strukturell hållbarhet

För att stödja långtidsdrift utomhus använder Comewill fyra-i-ett kompressionsfjäder upphängd felindikator JDG-F specialiserade material och strukturell design.

Bostäder i flygklass

Det yttre skalet är tillverkat av höghållfasta flygmaterial med enstegsformningsteknik. Ytbehandling av nanomaterial förbättrar motståndskraften mot miljöföroreningar och åldrande.

Nickelpläterade magnetiska komponenter

Nyckelmagnetiska element är nickelpläterade för att förbättra magnetisk ledningsförmåga och förbättra elektromagnetisk avkänningsprestanda.

Vädermotstånd

Kapslingens struktur är utformad för att motstå:

UV-strålning

Regn och damm

Föroreningar byggs upp

Denna konstruktion gör det möjligt för enheten att upprätthålla stabil prestanda i utomhusmiljöer med energidistribution.

4. Kraftsystem och livslängd

Tillförlitlig drift under många år är avgörande för utrustning för distributionsledningsövervakning.

Fyra-i-ett kompressionsfjäder upphängd felindikator JDG-F inkluderar:

Högpresterande batterisystem med en livslängd på över 8 år

Lågeffekt elektronisk kretsdesign

Mikrokontrollerbaserad styrning för stabil drift

Dessa funktioner hjälper till att säkerställa att enheten fortsätter att fungera under flera inspektionscykler utan frekvent underhåll.

5. Installation och Live-Line-drift

Fyr-i-ett kompressionsfjäder upphängd felindikator JDG-F är designad för spänningsförande installation, vilket innebär att enheten kan monteras utan att stänga av distributionsledningen.

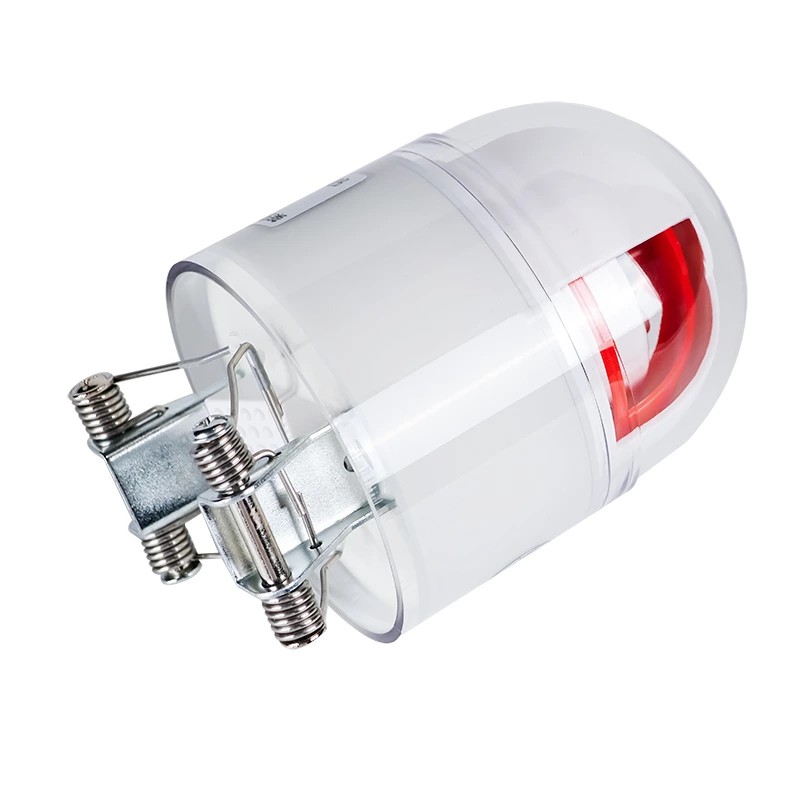

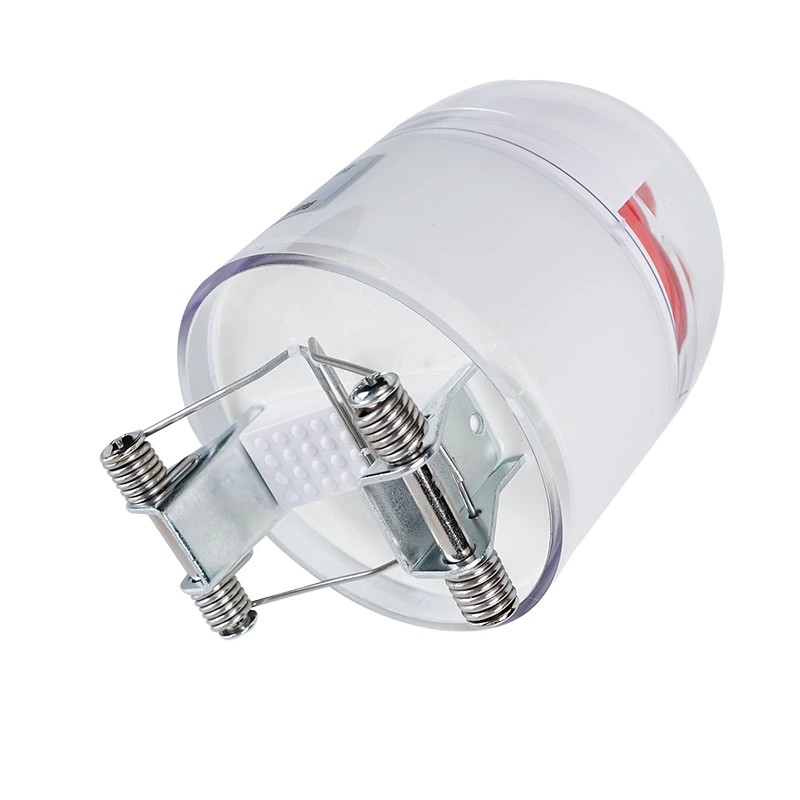

Kompressionsfjäder upphängd struktur

Indikatorn använder en korttrådskompressionsfjäderstruktur, vilket gör att den kan klämmas fast på överliggande ledare.

Viktiga installationsegenskaper inkluderar:

Installation utan skärledare

Inget behov av strömavbrott under installationen

Mekanisk stabilitet på både nakna och isolerade ledare

Denna design hjälper verktyg att distribuera felindikatorer över distributionsnätverk med minimala driftstörningar.

6. Typiska tillämpningsscenarier

Comewill fyra-i-ett kompressionsfjäder upphängd felindikator JDG-F används i flera energidistributionsscenarier:

Overhead distributionsledningar

Installerad på polledare för att upptäcka och visa kortslutningsfel.

Kabeldistributionssystem

Används på luftisolerade kablar eller jordkabelövergångar.

Övervakning av distributionsnätverk

Hjälper underhållsteam att snabbt identifiera felsektioner och organisera riktade inspektioner.

Verksamhetsunderhåll

Stöder snabbare felsökning och minskar tiden som ägnas åt full-line patrullinspektioner.

7. Tillverknings- och leveransförmåga

Som tillverkare och fabrik i Kina tillhandahåller Comewill produktions- och leveransstöd för övervakningsenheter för distributionsnätverk.

Funktionerna inkluderar:

OEM och anpassade produktkonfigurationer

Stabil produktionskapacitet för ingenjörsprojekt

Kvalitetskontroll under tillverkning och montering

Comewill fyra-i-ett kompressionsfjäder upphängd felindikator JDG-F är tillgänglig för globala verktyg, ingenjörsentreprenörer och distributörer av elektrisk utrustning som letar efter en kinesisk leverantör av feldetekteringsenheter tillverkade i Kina.

OPERATIONELL PRINCIP

Kortslutningsdetekteringsprincip:

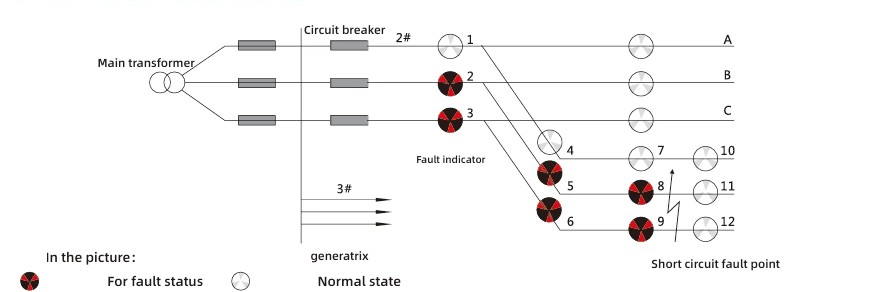

Baserat på egenskaperna hos kortslutningsfel är åtgärdskriteriet den plötsliga förändringen i ström som åtföljs av strömavbrott i skyddsanordningen. Tolkningslogiken för felindikeringsdiagrammet är som följer: om indikatorerna 2, 5 och 8 i fas A och indikatorerna 3, 6 och 9 i fas C på linje 2 alla blir röda, medan indikatorerna 11 och 12 förblir vita, kan det fastställas att ett kortslutningsfel har inträffat vid den utgående linjepunkten.
