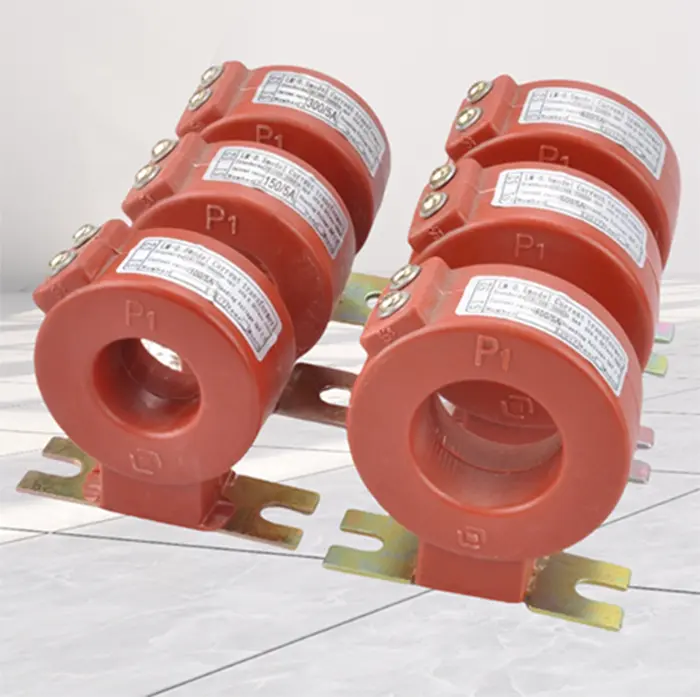

DeUppblåsbar strömtransformator för skåpär en strömmätnings- och skyddsanordning designad för gasisolerade ställverkssystem som C-GIS. Den mäter primärström och ger korrekta signaler för mätning och reläskydd i kompakta ställverksskåp.Komvilja, en professionell leverantör, tillhandahåller kvalitetsuppblåsbara skåpströmtransformatorer som finns i lager.
En uppblåsbar strömtransformator för skåp är installerad inuti gasisolerade ställverksskåp där isoleringsmediet kan vara svavelhexafluorid (SF₆) eller torr luft. Den omvandlar hög primärström till en standardiserad sekundärström, vanligtvis 5A eller 1A, som säkert kan användas av mätare, reläer och skyddsanordningar.
Eftersom transformatorn är konstruerad för C-GIS-ställverksstrukturer, är den vanligtvis monterad runt kabelinloppet eller utloppsledaren. Den kompakta storleken gör att den passar in i förseglade ställverksutrymmen samtidigt som den bibehåller stabil isoleringsprestanda.
Komvilja är en professionell fabrik som producerarUppblåsbar strömtransformator för skåputrustning fokuserar på strukturell tillförlitlighet och installationskompatibilitet.
1. Epoxihartsgjutningsstruktur
Järnkärnan och sekundärlindningarna är inkapslade med epoxiharts, vilket bildar en tätad och flamskyddad kropp.
2. Kompakt installationsdesign
Den lilla storleken och låga vikten tillåter installation direkt på kabelkretsar eller samlingsskenor inuti uppblåsbara skåp.
3. Förseglad primärledare
Den primära ledaren är vanligtvis innesluten i ett hölje av rostfritt stål eller isolerat för att bibehålla isoleringsintegriteten.
4. Naturlig kyldesign
Integrerad isolering och värmeavledning gör att transformatorn kan fungera utan extra kylutrustning.
Nominell primärström
Vanliga intervall inkluderar 20A till 600A, beroende på distributionsnätets krav.
Nominell sekundärström
Standardutgångarna är 5A eller 1A för mät- och skyddsutrustning.
Noggrannhetsklass
Typiska kombinationer inkluderar 0,5 / 10P, som stöder både mätnings- och reläskyddsfunktioner.
Bedömd frekvens
De flesta enheter arbetar vid 50Hz eller 60Hz.
Isoleringsnivå
Typiska isoleringsnivåer är 12/42/75kV, lämpliga för mellanspänningsställverk.
Miljöanpassningsförmåga
Den uppblåsbara strömtransformatorn för skåp är designad för drift i slutna ställverksmiljöer som kan uppleva utmanande förhållanden.
Temperaturområde
Typiska driftstemperaturer sträcker sig från -5°C till +45°C.
Beständighet mot föroreningar
Tätad isolering minskar påverkan av damm, fukt och föroreningar.
Operation på hög höjd
Många konstruktioner stöder installation i områden upp till 3000 meter över havet.
Gasisolerad kompatibilitet
Vissa nya konstruktioner använder torr luft istället för SF₆ som isoleringsmedium för att minska miljöpåverkan.
En pålitlig Kina-leverantör av utrustning för uppblåsbara skåpströmtransformatorer tillhandahåller produkter som används i flera kraftdistributionssektorer.
Vanliga applikationer inkluderar:
Kraftsystem för transitering av stadsbanor
Industriella distributionsnätverk
Metallurgi och petrokemiska anläggningar
Mellanspänningsstationer
Infrastruktur för elnät på hög höjd
