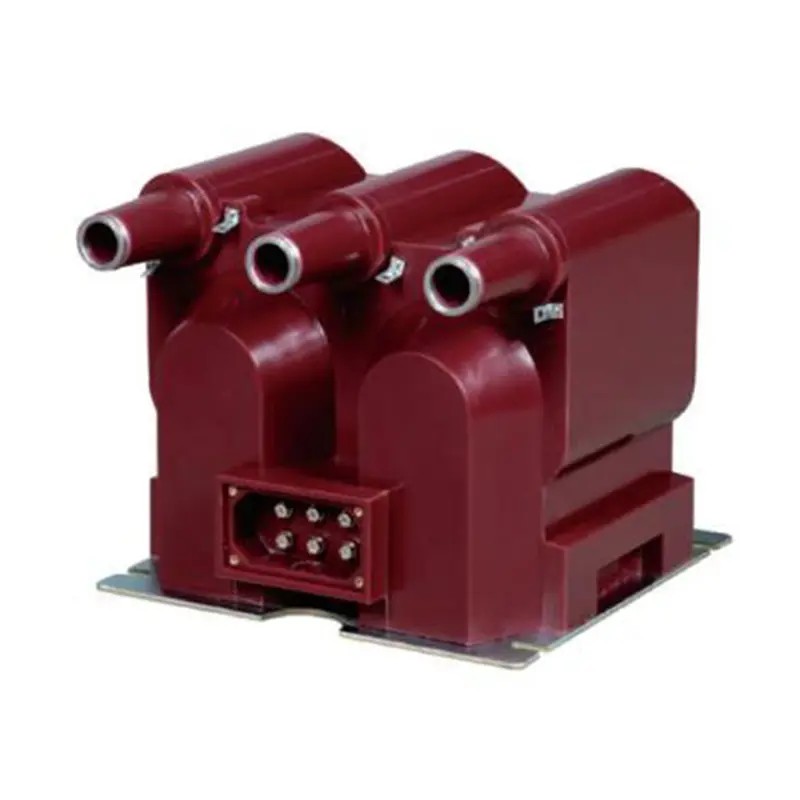

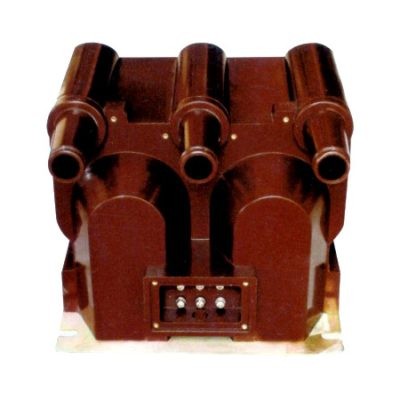

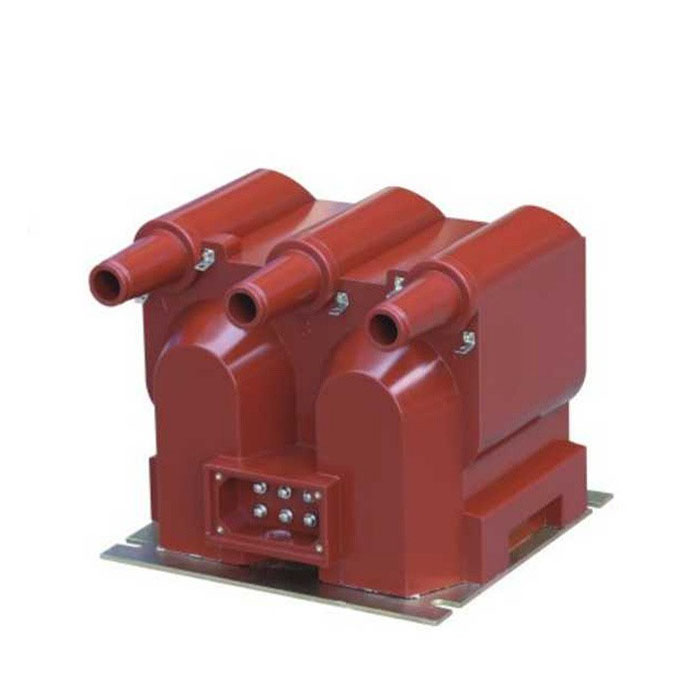

JSZV12-10R Spänningstransformator

Som den professionella tillverkaren i Kina vill Comewill ge dig högkvalitativ JSZV12-10R spänningstransformator. Utöver sin strukturella anpassningsförmåga utmärker sig transformatorn i driftsäkerhet och kontinuitet. En utmärkande funktion är dess säkringsutformning som kan bytas under drift – primärlindningarna i faserna A, B och C är integrerade med kortslutningsskyddssäkringar som kan bytas ut via den sekundära terminalen utan att avbryta systemets drift.

Vad är JSZV12-10R spänningstransformator?

JSZV12-10R är designad för att anpassa sig till varierande förhållanden på plats. Den stöder en standard trefasig "V"-typ kabelkonfiguration och kan bekvämt demonteras till två oberoende enfasenheter, vilket erbjuder flexibilitet för installation och systemdesign.

Kärnapplikationer och egenskaper

JSZV12-10R Spänningstransformator är specialbyggd för att möta de rigorösa kraven på 10kV inomhuskraftsystem, som kombinerar mätnoggrannhet med driftsäkerhet.
1. Dubbel-sekundär utgångsfunktion:
100V-utgång: Designad för högprecisionsspänningsmätning och energimätning.
220V-utgång: Fungerar som en pålitlig hjälpströmkälla för styrmekanismer, vilket minskar behovet av ytterligare strömkomponenter.
2. Överlägsen isolering och hållbarhet:
Helt förseglad med högkvalitativ epoxiharts, som erbjuder enastående fuktbeständighet, isoleringsstyrka och skydd mot åldrande - idealiskt för komplexa eller fuktiga inomhusmiljöer.
Konstruerad med högkvalitativa kallvalsade kiselstålplåtkärnor för att säkerställa låga förluster och stabil prestanda.
3. Omfattande säkerhetsskydd:

Inbyggda säkringar på alla primärlindningar ger ett robust kortslutningsskydd.
Säkringsbyte är enkelt och kräver inte avstängning av systemet, vilket säkerställer maximal drifttid.

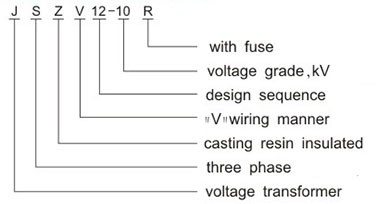

Typbeteckning

Driftsvillkor för JSZV12-10R

För att säkerställa långsiktig stabilitet och tillförlitlighet är spänningstransformatorn JSZV12-10R utformad för att fungera inom följande miljöparametrar. Som en professionell fabrik med djup tillverkningskompetens kan Comewill även tillhandahålla skräddarsydda anpassningar för icke-standardiserade förhållanden.

Temperaturområde: -5°C till +40°C
Höjd: ≤ 1000m (anpassade lösningar tillgängliga för höghöjdsinstallationer)
Relativ luftfuktighet: ≤ 80 %
Omgivande miljö: Fri från frätande gaser, ångor eller ledande damm (t.ex. kol eller metallpulver)
Vibrationer och stötar: Installationsplatsen måste vara fri från starka vibrationer eller mekaniska stötar.

Tekniska data

form1: tekniska data för spänningstransformator för mätning

form2:teknisk dalaavspänningstransformator för brytaredrifteffekt

Anmärkningar: För strömförsörjning med strömbrytare, får tåla spänningen inte överstiga 15 %

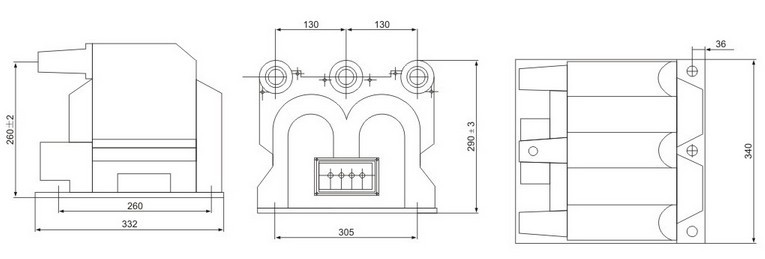

Kontur och mått

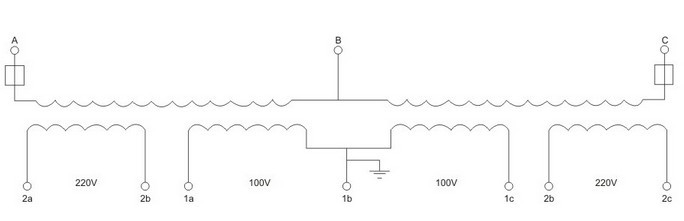

Principdiagram
