EKL-4DXN linjefelsindikator med livestatus

Vad är EKL-4DXN linjefelsindikator med livestatus?

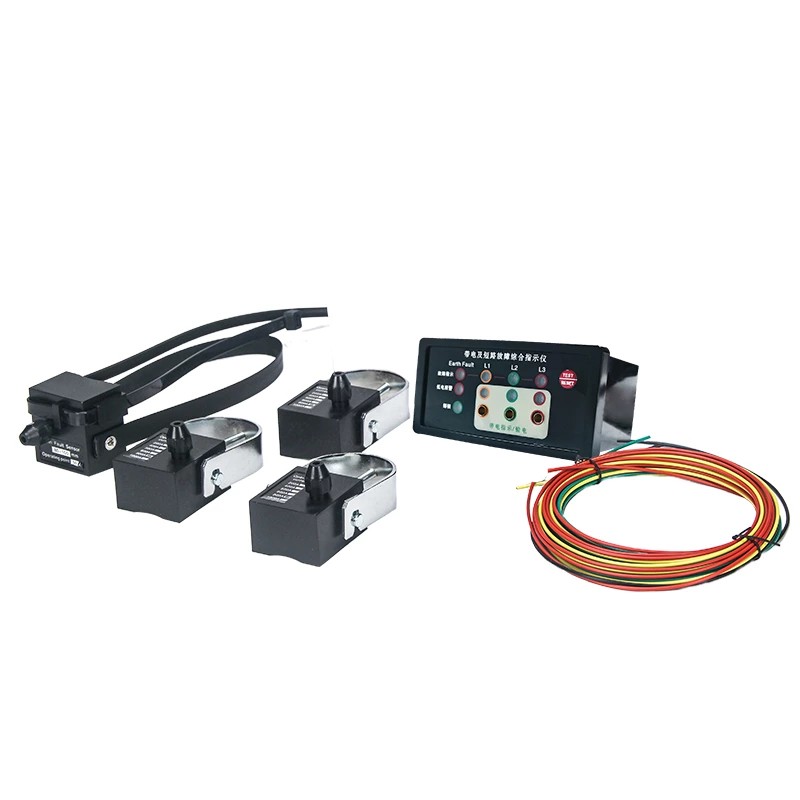

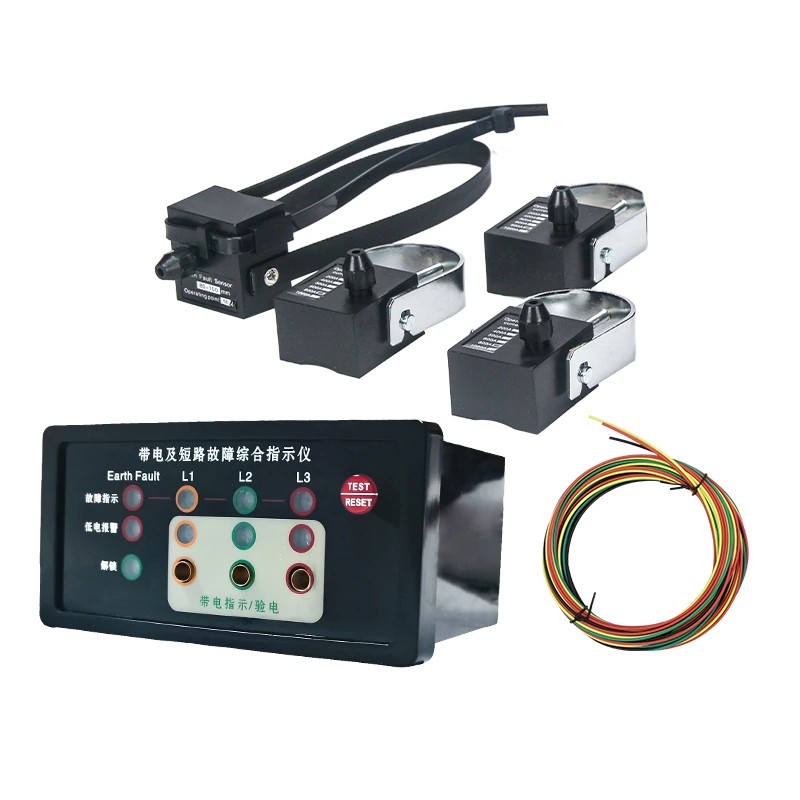

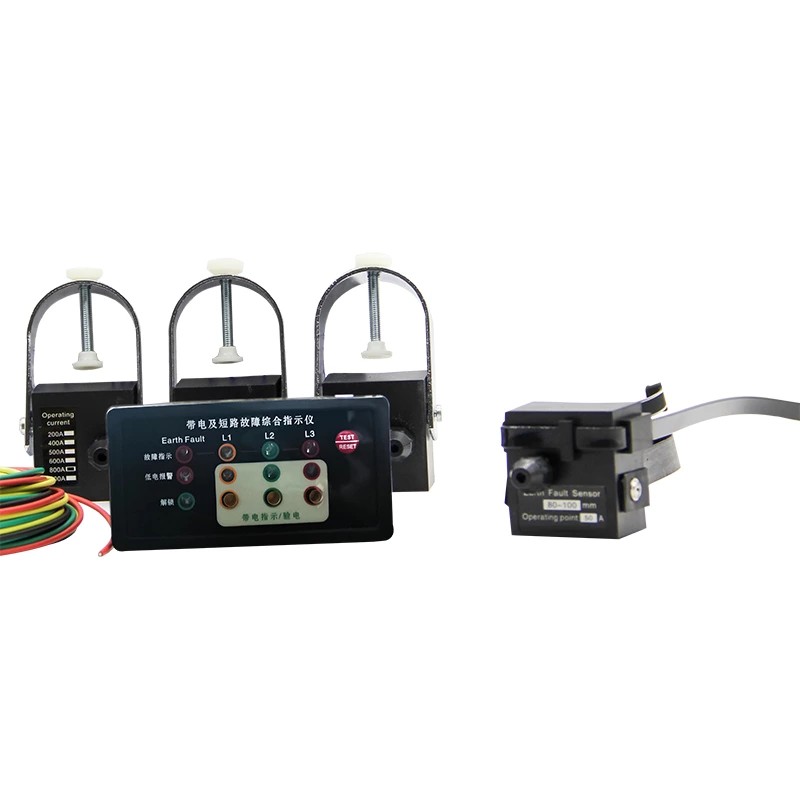

EKL-4DXN Line Fault Indicator med Live Status är en onlineövervakningsenhet utvecklad av Comewill specifikt för högspänningsställverk och distributionsnät under 20kV. Denna enhet integrerar feldetektering, spänningsindikering och fasverifieringsfunktioner. Genom att använda en modulär design och fiberoptisk kommunikationsteknik kan den fungera stabilt i komplexa elektromagnetiska miljöer, vilket ger tillförlitligt stöd för dagliga inspektioner och feldiagnos i kraftsystem.

Produktegenskaper

1. Kärnfelslarmfunktioner

Kortslutningsfellarm

När en kortslutning uppstår i ledningen, fångar kortslutningssensorn inbyggd i EKL-4DXN Line Fault Indicator med Live Status omedelbart felströmmen och sänder larmsignalen till värddatorn via fiberoptisk kabel. Fiberoptisk kommunikation har starka anti-störningsförmåga, vilket undviker påverkan av elektromagnetiskt brus inuti ställverket på signalöverföring. Vid mottagning av signalen utlöser värddatorn motsvarande kortslutningsfelindikatorlampa, vilket hjälper personal på plats att snabbt lokalisera den felaktiga kretsen.

Jordfelslarm

Jordningssensorn övervakar kontinuerligt nollsekvensströmmen för linjen. När jordfelsströmmen når eller överstiger den förinställda larmtröskeln skickar sensorn en signal till huvudenheten via optisk fiber, och huvudenheten aktiverar omedelbart jordfelslarmet. Denna funktion hjälper till att upptäcka jordfel tidigt, förhindrar ytterligare försämring av utrustningens isolering och minskar risken för elektriska stötar.

2. Högspänningsrelaterade funktioner

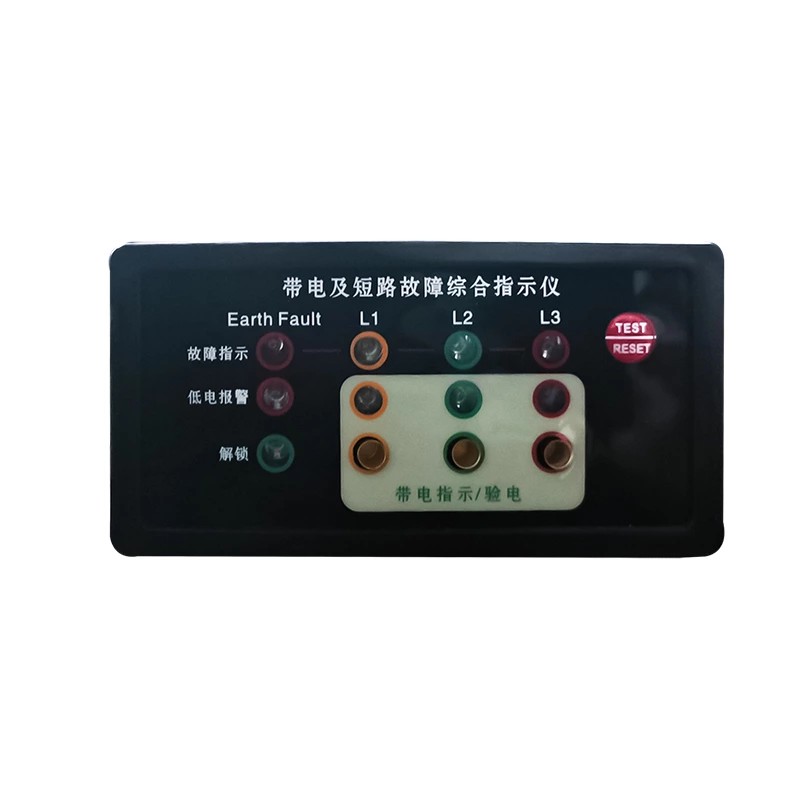

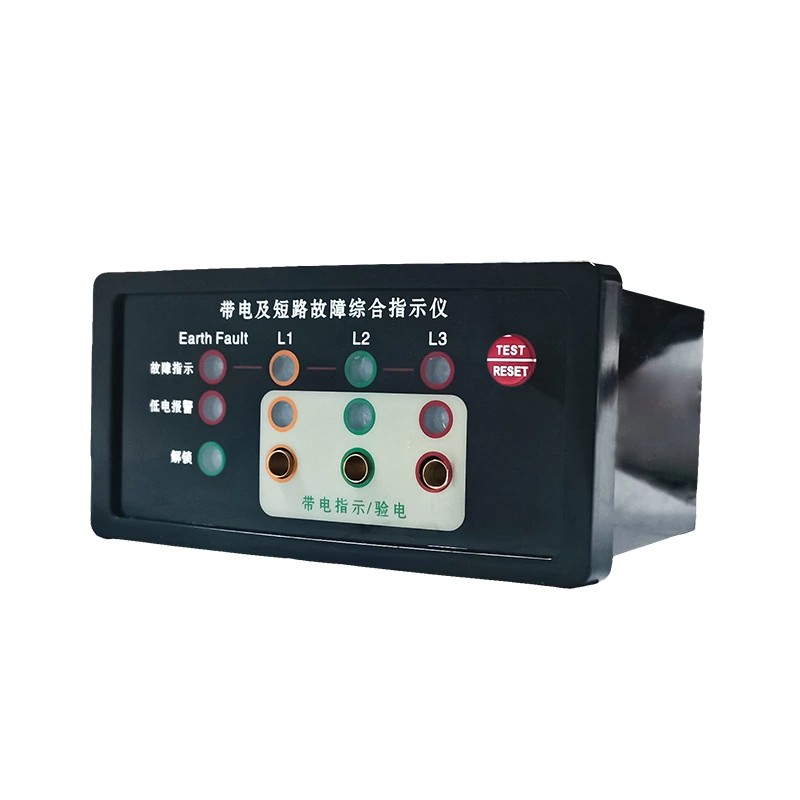

High Voltage Live Status Indicator: Quality EKL-4DXN Line Fault Indicator med Live Status övervakar kontinuerligt livestatusen för högspänningsledningar. Huvudenhetens panel är utrustad med LED-indikatorer med hög ljusstyrka, motsvarande faserna L1, L2 och L3. Indikatorernas blinkfrekvens återspeglar ungefär spänningsnivån. Lysdioderna drivs direkt från det elektriska högspänningsfältet, utan att förbruka huvudenhetens inbyggda batteri. Denna design säkerställer kontinuiteten för livestatusindikering och förlänger batteriets totala livslängd.

Högspänningsfasverifiering: Huvudenhetens panel har ett dedikerat fasverifieringsgränssnitt. Underhållspersonal kan använda detta gränssnitt för att testa och bekräfta noggrannheten hos högspänningsingångssignalen och felindikering. Genom att använda denna funktion för att verifiera fasen innan ledningsanslutning eller underhållsarbete utförs, undviker du utrustningsfel orsakade av fasfel.

3. Flexibla återställningslägen

För att anpassa sig till olika arbetsrytmer på olika platser, erbjuder EKL-4DXN tre återställningslägen:

Automatisk återställning: Efter att felet har åtgärdats kan enheten automatiskt återställas vid en förinställd tidpunkt. Valfria återställningsintervaller inkluderar 8 sekunder, 12 timmar, 24 timmar och 48 timmar (fabriksinställningen är 12 timmar). Detta läge är lämpligt för obevakade eller avlägsna platser, vilket minskar frekvensen av återställningar på plats av underhållspersonal.

Manuell återställning: Efter att felet är löst kan personal på plats direkt trycka på knappen "Återställ/Test" på EKL-4DXN linjefelsindikator med livestatuspanel för att omedelbart rensa larmstatusen, för att säkerställa att enhetens indikering överensstämmer med den aktuella linjestatusen.

Fjärråterställning: Enheten stöder sändning av larmsignaler till kontrollcentralen och kan även ta emot fjärråterställningskommandon från kontrollcentralen. För stora distributionsnätverk med många fjärrenheter hjälper den här funktionen avsändare att fjärrstyra enhetsstatus, vilket minskar onödiga besök på plats.

4. Självtest och lågspänningslarmfunktioner

Automatisk testfunktion: För att säkerställa att utrustningen är i normalt skick kan användaren trycka på knappen "Återställ/Test" på huvudenhetens panel. Vid denna tidpunkt blinkar indikatorlamporna L1, L2, L3 och L4 nio gånger och återställs sedan automatiskt. Testet kan också avslutas manuellt genom att trycka på knappen igen. Denna enkla självtestprocess hjälper personalen att snabbt bekräfta att indikatorfunktionerna är normala före användning, vilket eliminerar behovet av att bära ytterligare testinstrument.

Lågspänningslarm:

EKL-4DXN linjefelsindikator med livestatus drivs av ett inbyggt litiumbatteri. När batterispänningen är lägre än det normala driftsområdet utlöser enheten ett lågspänningslarm, vilket uppmanar användaren att byta ut batteriet i tid. Denna funktion hjälper till att förhindra att enheten misslyckas med att korrekt visa felinformation på grund av att batteriet tar slut, vilket bibehåller utrustningens kontinuerliga tillförlitlighet.

5. Justerbara parameterinställningar

Som en professionell tillverkare tillåter Comewill användare att justera flera larmparametrar enligt faktiska driftsförhållanden. Oavsett om det är tröskeln för kortslutningsström, tröskel för jordström eller automatisk återställningstid, kan allt ställas in på plats, vilket gör att utrustningen kan anpassa sig till olika linjeförhållanden och driftskrav.

TEKNISK PARAMETER
