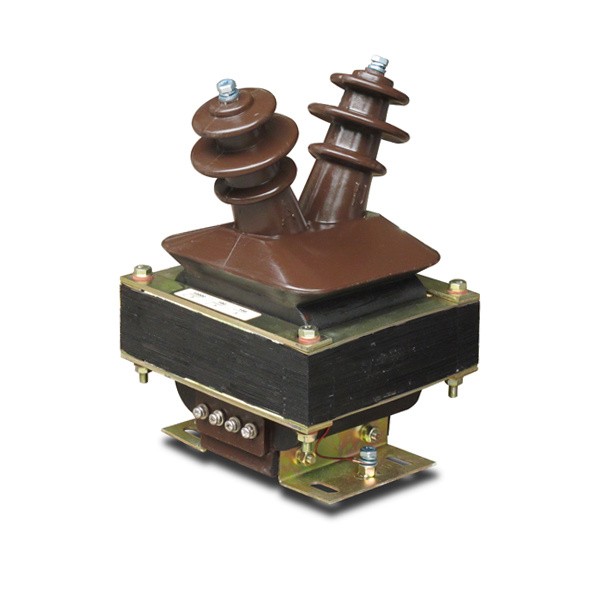

A Spänningstransformatorär en viktig instrument-transformatorteknologi som används för att reducera hög primärspänning till en proportionell sekundärspänning lämplig för mätning, mätning, skydd och kontroll. Till skillnad från en krafttransformator, som är avsedd för energiöverföring mellan elektriska nätverk, är en instrumenttransformator utformad för att ge en korrekt signal till mätare, reläer, övervakningsutrustning och styrsystem. Det korrekta valet beror på primärsystemets spänning, sekundärspänning, frekvens, noggrannhetskrav, belastning, isolering, fasarrangemang, lindningskonfiguration, installationsplats, miljöexponering och den avsedda skydds- eller mätfunktionen. Elektromagnetisk, kapacitiv och elektronisk teknik ger olika tillvägagångssätt för att erhålla proportionella spänningssignaler. Inomhus- och utomhusdesign adresserar också olika miljöförhållanden. En fullständig teknisk utvärdering måste därför beakta elektrisk prestanda, isolering, konstruktion, tillbehör, skydd, installation och underhåll som ett samordnat system.
Innehållsförteckning
Klicka på valfritt ämne för att hoppa direkt till avsnittet.
- 1. Varför är spänningsmätning viktig i kraftsystem?
- 2. Hur fungerar en instrumentspänningstransformator?
- 3. Vilka är huvudtyperna och konfigurationerna?
- 4. Hur påverkar noggrannhet och börda urvalet?
- 5. Varför är isolering och elektrisk isolering viktiga?
- 6. Hur skiljer sig skydds- och mättillämpningar?
- 7. Vad är skillnaden mellan elektromagnetisk och kapacitiv design?
- 8. Hur hanterar inomhus- och utomhusdesign olika förhållanden?
- 9. Hur skiljer sig enfasiga och trefasiga applikationer?
- 10. Hur bör säkringar, sekundär jordning och säkerhet övervägas?
- 11. Vilka applikationer använder instrumentspänningsmätning?
- 12. Vilka vanliga urvalsmisstag bör undvikas?
- 13. Vad bör en professionell teknisk specifikation innehålla?
- 14. Vanliga frågor
Varför är spänningsmätning viktig i kraftsystem?
Elektriska nät kan inte kontrolleras säkert och exakt utan tillförlitlig information om spänning. Operatörer, skyddsreläer, mätare, automationssystem och övervakningsutrustning är alla beroende av mätsignaler som representerar tillståndet för den primära elektriska kretsen.
Att direkt ansluta konventionella mätare eller lågspänningskontrollutrustning till en medel- eller högspänningskrets skulle vara opraktisk och potentiellt farlig. Instrumenttransformatorer löser detta problem genom att skapa en proportionell sekundär signal som representerar primärspänningen samtidigt som den tillhandahåller elektrisk separation mellan högspänningskretsen och den sekundära mätkretsen.
Denna separation har flera praktiska fördelar. Mätutrustningen kan utformas kring en standardiserad sekundärspänning istället för att exponeras direkt mot primärsystemet. Skyddsreläer kan behandla en hanterbar signal. Energimätare kan utföra sina mätfunktioner. Operatörer kan få information om elnätet utan att föra primärspänningen direkt in i kontrollpanelen.
Ger en proportionell spänningssignal för mätare och övervakningsenheter.
Levererar spänningsinformation till skyddsreläer som utvärderar onormala systemförhållanden.
Separerar den sekundära mätkretsen från det primära högspänningsnätet.
Ger en elektrisk signal som kan stödja automation, kopplingslogik, synkronisering och andra kontrollfunktioner.
Spänningsinformation är särskilt viktig i system där det elektriska tillståndet förändras kontinuerligt. Transformatorstationer, industriella distributionssystem, transformatormatare, nätverk för förnybar energi och komplexa elsystem kräver alla tillförlitlig information om systemspänning.
Mätning stöder även felsökning. Om den observerade sekundära signalen ändras oväntat kan ingenjörer undersöka om orsaken är relaterad till primärsystemet, instrumenttransformatorn, ledningar, skyddskretsar eller någon annan del av mätkedjan.
En pålitlig mätkedja börjar därför med en korrekt vald instrumenttransformator. Noggrannhet, isolering, anslutningskonfiguration, sekundär belastning, miljöförhållanden och skyddskrav måste alla beaktas tillsammans.
Hur fungerar en instrumentspänningstransformator?
En elektromagnetisk instrumentspänningstransformator fungerar genom elektromagnetisk induktion. Primärlindningen är ansluten till högspänningskretsen medan sekundärlindningen ger en proportionell lägre spänning till ansluten mät- eller skyddsutrustning.
Grundförhållandet bestäms av förhållandet mellan primära varv och sekundära varv. När primärlindningen aktiveras, etableras magnetiskt flöde i kärnan. Detta flöde inducerar en spänning i sekundärlindningen som motsvarar primärspänningen inom transformatorns designade driftområde.
Primär lindning
Primärlindningen ansluter till högspänningskretsen. Dess isoleringssystem är därför utformat för att motstå de elektriska påfrestningar som är förknippade med det primära nätverket.
Beroende på produktarkitekturen kan primärlindningen ha olika fysiska konstruktioner. Vissa konstruktioner använder ett konventionellt lindningsarrangemang, medan andra integrerar lindningen i en inkapslad isoleringsstruktur.
Sekundärlindning
Sekundärlindningen ger den reducerade spänningssignalen till mätare, reläer och annan utrustning. Dess utgång är utformad för att förbli proportionell mot primärspänningen under specificerade elektriska förhållanden.
Magnetisk kärna
Kärnan tillhandahåller den magnetiska väg som krävs för elektromagnetisk induktion. Kärnkonstruktion och magnetiska egenskaper påverkar noggrannhet, excitationsbeteende, förluster och transformatorns förmåga att ge en stabil sekundär signal.
Isoleringssystem
Isoleringssystemet separerar högspänningsprimärlindningen från sekundärlindningen, kapslingen och den omgivande strukturen. Beroende på produktdesign kan detta involvera torr isolering, epoxihartsgjutning, oljeisolering, gasisolering eller andra dielektriska arrangemang.
| Komponent | Primär funktion | Viktig designhänsyn |
|---|---|---|
| Primär lindning | Ansluts till högspänningskretsen | Primär spänning och isoleringskrav |
| Sekundärlindning | Ger den reducerade mätsignalen | Sekundär spänning, noggrannhet, belastning |
| Magnetisk kärna | Tillhandahåller den magnetiska banan | Kärnmaterial och excitationsegenskaper |
| Isoleringssystem | Upprätthåller elektrisk separation | Spänningsspänning, miljö, mekanisk stabilitet |
| Kapsling eller hölje | Ger mekaniskt och miljöskydd | Installationsplats och exponeringsförhållanden |
Sekundär signalkvalitet
En användbar sekundär signal måste korrekt representera primärspänningen medan ansluten utrustning drar sin specificerade belastning. Om mätkretsen lägger överdriven belastning på sekundären kan spänningsförhållandet och noggrannheten påverkas.
Det är därför transformatorn, kablarna, terminalerna, mätarna, reläerna och annan sekundär utrustning bör utvärderas som en krets.
Arbetsprincipen kan vara enkel i konceptet, men för att uppnå stabil noggrannhet under verkliga driftsförhållanden krävs noggrann design av kärnan, lindningarna, isoleringen, anslutningarna och den mekaniska strukturen.
Vilka är huvudtyperna och konfigurationerna?
Instrumentspänningstransformatorer kan klassificeras enligt installation, fasarrangemang, lindningskonfiguration, isoleringsteknik och funktionsprincip. Dessa kategorier hjälper ingenjörer att begränsa urvalet enligt systemkrav.
Inomhuskonfigurationer
Inomhusenheter är avsedda för installation i ställverk, transformatorstationer, elrum eller andra skyddade miljöer. Deras hölje och isoleringsdesign kan optimeras kring en kontrollerad inomhusmiljö.
Epoxihartsgjutna konstruktioner är vanliga i kompakta mellanspänningstillämpningar inomhus eftersom den solida isoleringen kan skapa en tät struktur samtidigt som den fysiska monteringen hålls relativt kompakt.
Utomhuskonfigurationer
Utomhusenheter utsätts för direkt exponering för regn, fukt, temperaturförändringar, solljus, damm, föroreningar och andra miljöförhållanden. Deras bostäder och isoleringsarrangemang måste därför inrikta sig på utomhusservice.
Enfaskonfigurationer
Enfaskonstruktioner används vanligtvis där varje fas mäts separat eller där applikationen kräver ett definierat fas-till-jord eller fas-till-fas mätarrangemang.
Trefaskonfigurationer
Trefasarrangemang kan ge koordinerad spänningsmätning för trefasiga elektriska nät. Den exakta anslutningen beror på systemets neutrala konfiguration och skydds- eller mätningsfunktionen.
Tvålindade och trelindade konfigurationer
En tvålindningskonstruktion innehåller en primär- och en sekundärlindning. En tre-lindad design lägger till en extra sekundärlindning som kan stödja ett separat skydd eller jordningsrelaterad funktion, beroende på det elektriska schemat.
Torrtyp och gjuthartssystem
System av torr typ använder fast eller torr isolering utan flytande dielektrikum. Epoxihartsgjuten konstruktion kan helt kapsla in utvalda komponenter, vilket ger mekanisk stabilitet och motståndskraft mot fukt och föroreningar.
Oljenedsänkta mönster
Oljenedsänkta konfigurationer använder isolerande olja som en del av det dielektriska och termiska systemet. Dessa konstruktioner kräver lämplig tankkonstruktion, tätning, oljehantering och underhållsprocedurer.
Uppblåsbara eller gasisolerade konfigurationer
Gasisolerade konstruktioner kan användas där slutna dielektriska system är lämpliga. Deras val bör inkludera övervägande av kapslingens tätning, gasegenskaper, tryckhantering, serviceprocedurer och miljökrav.
Kapacitiv och elektronisk teknik
Inte alla spänningsmätsystem är beroende av en konventionell elektromagnetisk transformator. Kapacitiva spänningstransformatorer använder en kapacitiv delare i kombination med en elektromagnetisk sektion, medan elektroniska spänningssensorer använder avkänning och signalomvandlingsmetoder för att producera en proportionell elektrisk utgång.
| Klassificering | Typiska alternativ | Urvalsfokus |
|---|---|---|
| Installation | Inomhus, utomhus | Miljöexponering och höljesdesign |
| Fas | Enfas, trefas | Nätverkskonfiguration och mätschema |
| Slingrande | Tvåvindigt, trevindigt | Mätning, skydd, hjälpfunktioner |
| Isolering | Torrt, gjutharts, olja, gas | Spänningsklass, miljö, underhåll |
| Arbetsprincip | Elektromagnetisk, kapacitiv, elektronisk | Spänningsnivå, noggrannhet, systemarkitektur |
Urvalet bör börja med applikations- och nätverkskraven, inte bara produktkategorin. Olika konfigurationer kan uppfylla liknande mätfunktioner samtidigt som de ger olika installations- och underhållsegenskaper.
Hur påverkar noggrannhet och börda urvalet?
Noggrannhet är en av de viktigaste tekniska övervägandena eftersom den sekundära signalen kan användas för energimätning, systemövervakning, skydd, styrning eller flera funktioner samtidigt.
Noggrannhetsklass
Noggrannhetsklassen beskriver det tillåtna mätfelet under definierade förhållanden. Olika applikationer kan ha olika noggrannhetskrav.
Mätkretsar som används för mätning kan kräva en snävare noggrannhet än applikationer där transformatorn primärt ger en skyddssignal. Rätt klass beror därför på vad sekundärkretsen behöver åstadkomma.
Bedömd börda
Belastning avser den belastning som är kopplad till sekundärlindningen. Detta inkluderar mätare, reläingångar, givare, ledningar, kopplingsplintar och andra anslutna enheter.
Om sekundärkretsens faktiska belastning skiljer sig väsentligt från de förhållanden som transformatorn specificerades för, kan noggrannheten och utgångsbeteendet förändras.
Förhållande noggrannhet
Transformationsförhållandet måste hållas inom den specificerade toleransen. En bristande överensstämmelse mellan det avsedda förhållandet och det faktiska förhållandet kan påverka både mätvärden och skyddsbeslut.
Fasförskjutning
I mätsystem som involverar effektberäkningar har fasförhållanden betydelse. Små fel i fasförskjutningen kan påverka noggrannheten i beräkningar härledda från spännings- och strömsignaler.
| Parameter | Vad den beskriver | Varför det spelar roll |
|---|---|---|
| Noggrannhetsklass | Mätnoggrannhet under definierade förhållanden | Bestämmer lämplighet för mätning eller skydd |
| Bedömd börda | Sekundär kretsbelastning | Påverkar sekundär spänning och noggrannhet |
| Transformationsförhållande | Primär-till-sekundär spänningsförhållande | Säkerställer att mätningen representerar det primära systemet korrekt |
| Fasförskjutning | Vinkelförhållande mellan primär- och sekundärspänning | Kan påverka effekt- och skyddsberäkningar |
Mätning kontra skyddskrav
Mätningsorienterade applikationer fokuserar i allmänhet på att bibehålla korrekt proportionell uteffekt över det relevanta driftsområdet. Skyddsorienterade applikationer kan lägga större vikt vid transformatorns beteende under onormala systemförhållanden och den sekundära signalens förmåga att stödja relädrift.
Denna distinktion bör återspeglas i den tekniska specifikationen. En produkt vald endast enligt nominell spänning kan vara olämplig om dess noggrannhet och belastningsegenskaper inte stämmer överens med den anslutna kretsen.
Varför är isolering och elektrisk isolering viktiga?
Elektrisk isolering är en av de centrala anledningarna till att instrumentspänningstransformatorer används. Den primära kretsen kan arbeta vid en spänning långt över det säkra driftsområdet för konventionella mät- och kontrollanordningar, så isoleringssystemet måste skapa en tillförlitlig separation mellan primära och sekundära kretsar.
Primär-till-sekundär isolering
Isoleringssystemet måste motstå den elektriska påfrestning som är förknippad med den nominella primärspänningen och definierade transienta förhållanden. Designen inkluderar isoleringsmaterial, krypavstånd, spelrum, lindningsarrangemang, inkapsling, terminaler och kapslingsgeometri.
Solid isolering
Gjuthartskonstruktioner kan kapsla in lindningarna och andra elektriska komponenter. Detta tillvägagångssätt kan ge en kompakt och mekaniskt stabil struktur samtidigt som det minskar direkt exponering av inre isoleringsytor för fukt eller föroreningar.
Oljeisolering
Olja ger både dielektrisk isolering och värmeöverföringsegenskaper. Oljefyllda konstruktioner behöver lämplig inneslutning och tätning för att bibehålla den avsedda interna miljön.
Gasisolering
Gasisolerade enheter använder ett inneslutet dielektriskt medium. Kapslingen måste bibehålla sin integritet, och serviceprocedurer måste ta hänsyn till det dielektriska mediet och utrustningens tryck eller tätningsarrangemang.
Krypning och röjning
Frigång avser det kortaste avståndet genom luft mellan ledande delar, medan krypning avser avståndet längs en isolerande yta. Båda är viktiga vid konstruktion av medel- och högspänningsutrustning.
Miljöföroreningar kan öka vikten av krypavstånd eftersom föroreningar på en isolerande yta kan skapa en väg för läckström.
Isoleringen måste motstå den angivna elektriska påfrestningen utan haveri.
Isoleringssystemet bör bibehålla sin funktion under förväntade fukt-, förorenings- och temperaturförhållanden.
Lindningar och isolering måste förbli stabila under transport, installation och normal drift.
Lågspänningsmätkretsen måste förbli ordentligt separerad från det primära nätverket.
Isolering är därför inte ett enda materialval. Det är ett komplett ingenjörssystem som involverar geometri, material, tillverkningskvalitet, miljöexponering och elektrisk koordinering.
För köpare betyder detta att isoleringsbeskrivningen bör vara specifik. Termer som torr typ, gjutharts, oljesänkt eller gasisolerad ger en utgångspunkt, men den tekniska specifikationen bör också förklara den avsedda spänningsklassen och installationsförhållandena.
Hur skiljer sig skydds- och mättillämpningar?
Samma primärspänningskrets kan ge signaler till både mät- och skyddssystem, men kraven för dessa två funktioner är inte identiska.
Mätapplikationer
Mätsystem behöver en stabil proportionell spänning så att mätare och övervakningsanordningar korrekt kan representera det primära systemet. Noggrannhet över det normala driftsområdet är därför särskilt viktigt.
Tillämpningar kan omfatta spänningsmätare, energimätare, utrustning av strömkvalitet, övervakningssystem och andra övervakningsenheter.
Skyddsapplikationer
Skyddsreläer använder elektriska signaler för att identifiera onormala förhållanden. Spänningsinformation kan bidra till underspänning, överspänning, riktnings-, avstånds-, synkroniserings- eller andra skyddsfunktioner beroende på nätverksarkitekturen.
Transformatorn måste ge en lämplig signal under de förhållanden som är relevanta för skyddsschemat.
Kombinerade applikationer
Vissa system använder separata sekundärlindningar för olika funktioner. En lindning kan stödja mätning medan en annan är tilldelad skydd.
Detta arrangemang kan hjälpa till att isolera kraven för olika kretsar och minska interaktionen mellan mätlaster och skyddsingångar.
| Ansökan | Typisk sekundär funktion | Huvuddesignprioritet |
|---|---|---|
| Spänningsmätning | Noggrann proportionell spänning | Specificerad noggrannhet och börda |
| Energimätning | Spänningssignal för elektriska beräkningar | Förhållande noggrannhet och fasprestanda |
| Reläskydd | Spänningsingång för fellogik | Skyddsprestanda och lämpligt sekundärt beteende |
| Styrsystem | Spänningsåterkoppling eller synkronisering | Stabil och korrekt skalad signal |
| Övervakning | Systemtillståndsdata | Pålitlig signalkvalitet och integration |
Sekundära hjälplindningar
Tre-lindade produkter kan ge en extra sekundär utgång för specialiserade applikationer. Det exakta syftet beror på systemkonfigurationen och skyddsschemat.
Detta är en anledning till att tekniska ritningar är värdefulla. Ett komplett lindningsdiagram avslöjar mer användbar information än ett allmänt uttalande om att produkten har flera utgångar.
Sekundärkretsdesign
Den anslutna kretsen bör beaktas i sin helhet. Långa kabeldragningar, plintar, mätare, reläer, givare och annan utrustning bidrar alla till den faktiska sekundära bördan och signalbeteendet.
Vad är skillnaden mellan elektromagnetisk och kapacitiv design?
Olika spänningsmätningstekniker löser samma grundläggande problem på olika sätt. Att förstå deras funktionsprinciper hjälper ingenjörer att matcha utrustningen till nätverket och applikationen.
Elektromagnetisk teknik
Den konventionella elektromagnetiska designen använder primära och sekundära lindningar kopplade genom en magnetisk kärna. Den är bekant, väletablerad och lämplig för många medelspänningsmätnings- och skyddstillämpningar.
Dess val involverar primär spänning, sekundär spänning, frekvens, noggrannhet, belastning, isolering och lindningskonfiguration.
Kapacitiv spänningstransformatorteknik
En kapacitiv spänningstransformator använder en kapacitiv delare för att minska primärspänningen innan en elektromagnetisk transformatorsektion bearbetar signalen. Denna arkitektur kan vara användbar vid högre spänningsnivåer och kan även stödja vissa kommunikationsrelaterade applikationer beroende på dess konstruktion.
De kapacitiva komponenterna utgör en del av det övergripande spänningsdelningsnätet, så isolering, frekvensbeteende, kompensation och systemanslutning måste övervägas noggrant.
Elektronisk spänningsavkänning
Elektroniska spänningstransformatorer eller sensorer kan använda avkänningselement och elektroniska omvandlare för att producera en proportionell utgång. Dessa teknologier kan stödja kompakta systemarkitekturer och integration med digitala skydds- eller övervakningssystem.
Utgångsgränssnittet, effektkrav, signalprotokoll, noggrannhet, miljögränser och kompatibilitet med nedströmssystemet måste specificeras tydligt.
| Teknologi | Grundläggande princip | Typiskt urvalsövervägande |
|---|---|---|
| Elektromagnetisk | Primär- och sekundärlindningar med magnetisk koppling | Förhållande, noggrannhet, belastning, isolering, kärndesign |
| Kapacitiv | Kapacitiv spänningsdelning med transformatoromvandling | Spänningsklass, frekvensbeteende, kompensation, systemintegration |
| Elektronisk | Sensor och elektronisk signalkonvertering | Utgångstyp, elektronik, kommunikation, noggrannhet, miljögränser |
Varför teknikval är viktigt
Rätt teknik beror på nätverket snarare än på en generisk preferens. En kompakt mellanspänningsställverkstillämpning inomhus kan ha andra krav än en högspänningsstation utomhus.
Utrymme, miljöexponering, isoleringskrav, underhållsstrategi, mätnoggrannhet, kommunikationsarkitektur och den avsedda skyddsfunktionen påverkar alla lämplig teknik.
Hur hanterar inomhus- och utomhusdesign olika förhållanden?
Installationsmiljön påverkar kapsling, isolering, ytskydd, terminaler, tätning, mekanisk struktur och underhållsmetod.
Elrum inomhus
Inomhusutrustning gynnas vanligtvis av kontrollerad temperatur och luftfuktighet jämfört med utomhusinstallationer. Detta kan möjliggöra kompakt isolerings- och kapslingsdesign, förutsatt att rummet självt upprätthåller lämpliga miljöförhållanden.
Mellanspänningsutrustning inomhus kan också behöva passa in i standardiserade ställverksutrymmen. Kompakta mått, monteringsarrangemang, kabelåtkomst och terminalorientering blir därför viktiga.
Utomhus transformatorstationer
Utomhusutrustning måste tåla väderexponering. Regn, luftfuktighet, ultraviolett strålning, föroreningar, damm, vind och temperaturcykler kan alla påverka utrustningen.
Husmaterial, tätning, bodar, krypavstånd, ytbehandling och terminaldesign bör återspegla dessa förhållanden.
Föroreningar och föroreningar
Industriområden och kustområden kan uppvisa föroreningsförhållanden som är betydligt mer krävande än rena inomhusmiljöer.
Isoleringsytor måste bibehålla lämplig prestanda när de utsätts för fukt och föroreningar. Det fysiska arrangemanget av isolatorer och skyddsskjul kan därför vara viktigt.
Temperaturvariation
Utomhusutrustning kan uppleva betydande dagliga och säsongsbetonade temperaturförändringar. Dessa förändringar kan skapa mekanisk expansion och sammandragning samt kondensrisker.
| Skick | Potentiell effekt | Design Respons |
|---|---|---|
| Fuktighet | Kondens och isoleringsspänningar | Lämplig kapsling och anti-kondensdesign |
| Regn | Fuktexponering | Lämplig tätning, hölje och terminalskydd |
| Föroreningar | Ytföroreningar och läckagevägar | Lämpligt kryp- och isoleringsarrangemang |
| UV-exponering | Materialets åldrande | Lämpliga utomhusmaterial och ytbehandling |
| Temperatur cykling | Kondens och mekanisk påfrestning | Materialval och miljövärdering |
Installationsposition inuti ställverk
När transformatorn installeras inuti ett mellanspänningsställverk måste den passa i det tillgängliga utrymmet samtidigt som de nödvändiga utrymmena och anslutningarna bibehålls.
Kabeldragningar, primära terminaler, sekundära ledningar, inspektionsåtkomst och intilliggande utrustning bör ses över under paneldesignstadiet.
Hur skiljer sig enfasiga och trefasiga applikationer?
Fasarrangemang är en viktig del av systemdesign eftersom transformatorn måste matcha hur spänningen mäts inom det elektriska nätverket.
Enfasmätning
Enfasenheter kan användas för att mäta en individuell fas eller en definierad fas-till-jord- eller fas-till-fas-spänning beroende på ledningsschemat.
Detta arrangemang är vanligt när separata fasmätningar krävs eller när skyddsdesignen använder specifika spänningsreferenser.
Trefasmätning
Trefassystem kräver samordnad mätning av trefasspänningarna. Transformatorkonfigurationen beror på om systemet är jordat, ojordat eller använder ett annat neutralt arrangemang.
Kopplingsscheman är därför viktiga eftersom två system med liknande spänningsvärden kan kräva olika transformatorledningar.
Vindarrangemang
Dubbellindade konstruktioner ger en sekundär huvudkrets. Tre-lindade konstruktioner lägger till ytterligare en sekundärlindning som kan tilldelas en separat funktion.
Den extra lindningen kan vara användbar när mät- och skyddskretsar behöver distinkta utgångar.
Anslutningsscheman
Möjliga arrangemang kan inkludera fas-till-fas-mätning, fas-till-jord-mätning, öppna delta-relaterade arrangemang eller andra systemspecifika konfigurationer. Det korrekta schemat beror på det elektriska nätverket.
Användbar där en definierad individuell fasspänning måste mätas eller övervakas.
Lämplig för samordnad spänningsmätning i trefasiga elnät.
Tillhandahåller en primär och en sekundär krets för den avsedda mät- eller kontrollfunktionen.
Lägger till en extra sekundärutgång för ett oberoende skydd eller specialiserad krets.
Varför kopplingsschemat är viktigt
Enbart ett produktnamn kan inte alltid kommunicera hela fas- och lindningskonfigurationen. Ett kopplingsschema visar vilka plintar som hör till respektive lindning och hur transformatorn ska anslutas till det externa systemet.
Detta är särskilt viktigt för skräddarsydda installationer där sekundärkretsen är ansluten till flera olika enheter.
Hur bör säkringar, sekundär jordning och säkerhet övervägas?
Instrumentspänningstransformatorer är anslutna direkt till högspänningskretsar, så deras skydd och sekundära ledningar kräver noggrann konstruktion.
Primära säkringar
Vissa transformatorkonfigurationer inkluderar högspänningssäkringar eller är installerade med externa skyddssäkringar. Deras syfte är att begränsa konsekvenserna av interna fel och skydda det omgivande elsystemet enligt det designade skyddsschemat.
Säkringsklassificeringen och koordineringen bör matcha transformatorn och nätverket snarare än att väljas oberoende.
Sekundär jordning
Den sekundära kretsen använder normalt ett definierat jordarrangemang för att upprätta en känd referens och minska risken förknippad med oavsiktlig sekundär-till-primär potentialöverföring.
Den exakta jordningsmetoden bör följa transformatorns design, elektrisk kod, skyddsfilosofi och lokala installationskrav.
Terminalidentifiering
Primära och sekundära terminaler bör vara tydligt identifierade. Felaktig ledning kan påverka mätpolaritet, skyddsfunktioner och säkerheten för personal som arbetar på sekundärkretsen.
Säkerhet för sammankoppling
Sekundära kretsar bör dras och skyddas så att de inte skadas av vibrationer, vassa kanter, värme, fukt eller mekaniska störningar.
Underhållsisolering
Underhållspersonal behöver en tydligt definierad procedur för att isolera tillhörande primärutrustning och bevisa de relevanta förhållandena innan de arbetar på sekundärkretsen eller omgivande utrustning.
- Bekräfta primärt skydd:Verifiera säkringen eller skyddsanordningen som definierats för transformatorn.
- Verifiera sekundär jordning:Följ det godkända jordnings- och limningsarrangemanget.
- Identifiera varje terminal:Matcha kablaget med den godkända schemat och transformatorns märkskylt.
- Skydda sekundära ledningar:Håll kablarna borta från mekaniska och miljömässiga faror.
- Följ isoleringsprocedurer:Underhåll bör endast utföras enligt den definierade elektriska säkerhetsproceduren.
Säkerhet är därför ett systemansvar. Produktkonstruktion, installation, skydd, jordning, dokumentation och driftprocedurer måste alla stödja varandra.
Vilka applikationer använder instrumentspänningsmätning?
Spänningsmätning krävs i många delar av modern elektrisk infrastruktur. Den exakta transformatorkonfigurationen beror på nätverksspänningen, fysisk miljö, noggrannhetskrav, skyddsschema och typ av ansluten utrustning.
Stöder spänningsmätning, skydd, kontroll, mätning och övervakning över inkommande och utgående kretsar.
Tillhandahåller spänningssignaler för motorer, transformatorer, matare, skyddssystem och elektrisk övervakning.
Stöder spänningsövervakning och skydd inom sol-, vind- och andra generationsrelaterade nätverk.
Tillhandahåller mätsignaler för mellanspänningselektriska distributionssystem som betjänar stora anläggningar.
Passar i mellanspänningsaggregat där mätning och reläskydd kräver en kontrollerad spänningssignal.
Ger information om proportionell spänning för övervakning, styrning, synkronisering och elsystemautomation.
Transformatorstationsapplikationer
Transformatorstationer kräver ofta spänningssignaler för skyddsreläer, mätning, styrsystem och operatörsövervakning. En transformator kan därför bli ett kritiskt gränssnitt mellan primärnätet och kontrollrummet.
Industrianläggningar
Stora industrianläggningar kan ha flera mellanspänningsmatare som betjänar motorer, transformatorer, processutrustning och distributionskort. Spänningsmätning stöder både rutinövervakning och skyddsfunktioner.
System för förnybar energi
Sol- och vindinstallationer använder elektriska insamlings- och transformationssystem där spänningsmätning kan stödja skydd, övervakning, synkronisering och nätverkskontroll.
Ställverksapplikationer
Kompakta gjuthartskonstruktioner kan integreras i inomhusställverk där utrymme, isolering, föroreningsbeständighet och kablagetillgänglighet måste balanseras.
Kommersiella byggnader
Stora kommersiella anläggningar kan använda mellanspänningsinkommande försörjning och interna distributionssystem. Instrumentspänningsmätning kan ge information till energihanterings- och skyddssystem samtidigt som den nödvändiga separationen från primärkretsen bibehålls.
I alla dessa applikationer bör transformatorn väljas kring det faktiska elnätet snarare än kring en generisk produktkategori.
Vilka vanliga urvalsmisstag bör undvikas?
Många mätproblem börjar under specifikationsstadiet. En transformator kan ha rätt nominell primärspänning samtidigt som den fortfarande är olämplig eftersom sekundärförhållandet, belastningen, noggrannheten, isoleringen, lindningsarrangemanget eller installationsmiljön inte matchar projektet.
- Välj endast efter primärspänning:Sekundärspänningen, noggrannheten, belastningen, fasarrangemanget och isoleringen spelar också roll.
- Ignorera sekundär börda:Mätare, reläer, kablar och terminaler belastar den sekundära kretsen tillsammans.
- Använder fel lindningskonfiguration:Skydd och mätning kan kräva separata sekundära kretsar.
- Ignorera det neutrala systemet:Jordning och fasarrangemang påverkar lämplig transformatoranslutning.
- Blanda krav inomhus och utomhus:Miljöskyddet måste matcha installationsplatsen.
- Med utsikt över säkringskoordination:Primärt skydd bör samordnas med transformator och elnät.
- Ignorera kabellängd:Sekundärkablar bidrar till den totala belastningen och bör ingå i beräkningen.
- Välja utan schema:Enbart en produktbeskrivning kanske inte avslöjar hela fasen och lindningsarrangemanget.
Problemet med bara förhållandet
Två produkter kan ha samma nominella primär-till-sekundära förhållande men olika noggrannhet, belastning, isolering, fysiska dimensioner eller anslutningsarrangemang.
Förhållande är nödvändigt, men det räcker inte för en fullständig teknisk jämförelse.
Problemet med "samma produkt överallt".
En ställverksapplikation inomhus och en exponerad utomhustransformatorstation har väsentligt olika miljökrav. Att använda en generisk konfiguration utan att bedöma platsförhållandena kan skapa risker som kan undvikas.
Det ofullständiga sekundära kretsproblemet
Ingenjörer specificerar ibland transformatorn utan att helt identifiera nedströmsmätarna och skyddsreläer. Detta kan göra det svårt att verifiera den faktiska belastningen och noggrannhetsförhållandena.
Dokumentationsproblemet
Teknisk dokumentation bör göra lindningsterminaler, utväxlingar, anslutningsdiagram, isoleringstyp, monteringsarrangemang och nominella förhållanden tydliga. Ofullständig dokumentation kan göra installation och driftsättning onödigt svår.
Vad bör en professionell teknisk specifikation innehålla?
En professionell specifikation bör ge tillräckligt med information för elektriker, inköpsteam, tillverkare, installatörer, driftsättningspersonal och underhållspersonal för att förstå exakt vilken transformatorkonfiguration som krävs.
| Specifikationsområde | Information att definiera | Varför det spelar roll |
|---|---|---|
| Primärt system | Nominell spänning, frekvens, fasarrangemang | Definierar den elektriska driftsmiljön |
| Sekundärt system | Sekundärspänning och lindningsarrangemang | Matchar mätare, reläer och styrkretsar |
| Noggrannhet | Noggrannhetsklass och tillämpliga driftsförhållanden | Bekräftar lämplighet för mätning eller skydd |
| Börda | Nominell sekundär belastning och anslutna belastningar | Stöder exakt sekundär utmatning |
| Isolering | Torrt, gjutharts, olja, gas eller annat system | Matchar spännings- och miljökraven |
| Installation | Inomhus eller utomhus, monteringsmått, terminalorientering | Säkerställer fysisk kompatibilitet |
| Skydd | Säkringsarrangemang, jordning, reläanslutningar | Stöder säker systemdrift |
| Konstruktion | Hus, kapsling, lindning, kärna, kopplingar | Ger en fullständig produktbeskrivning |
| Testning | Rutinmässig och tillämplig prestandaverifiering | Stöder kvalitet och idrifttagningsacceptans |
Börja med det elektriska nätverket
Specifikationen bör först definiera det primära elektriska systemet. Detta inkluderar spänning, frekvens, faskonfiguration, jordningsarrangemang och den avsedda mätpunkten.
Definiera varje sekundär utgång
Varje sekundärlindning bör ha ett definierat syfte. En mätlindning och en skyddslindning bör inte behandlas som identiska bara för att båda matar ut en låg spänning.
Definiera kopplad börda
Specifikationen ska identifiera mätare, reläer, givare, styrutrustning, kopplingsplintar och ungefärliga kabellängder. Den fullständiga anslutna belastningen bestämmer sekundärlindningens faktiska belastningstillstånd.
Definiera isolerings- och miljökrav
Installationsplatsen ska tydligt anges. Inomhus- och utomhussystem kan kräva olika isolering, kapsling, ytbehandling och miljöegenskaper.
Definiera fysiska dimensioner
Monteringsmått, anslutningspositioner, fästhål, total höjd, bredd och djup kan bli kritiska när transformatorn installeras i ett ställverksutrymme.
Definiera kopplings- och anslutningsscheman
Ett kontrollerat schema bör identifiera primära terminaler, sekundära terminaler, lindningsförhållanden, jordpunkter och externa skyddsarrangemang.
Definiera inspektion och provning
Provning bör motsvara transformatortyp och projektkrav. Rutinkontroller kan inkludera elektrisk prestanda, isoleringsrelaterade kontroller, lindningsförhållanden och funktionsverifiering.
Bekräfta primärspänning, sekundärspänning, frekvens, fasarrangemang, jordsystem, noggrannhet och belastning.
Bekräfta mått, monteringsposition, terminalorientering, höljesarrangemang och serviceåtkomst.
Bekräfta exponering inomhus eller utomhus, fuktighet, kontaminering, temperatur, höjd och korrosionsförhållanden.
Bekräfta primär säkring, sekundär jordning, reläanslutningar och den avsedda skyddsfilosofin.
Ett praktiskt urvalsarbetsflöde
- Definiera det primära nätverket:Identifiera spänning, frekvens, faskonfiguration, jordningsarrangemang och mätplats.
- Definiera sekundära krav:Ange sekundärspänning, antal lindningar och syftet med varje utgång.
- Bestäm noggrannhet:Matcha noggrannhetsklassen med mätnings-, övervaknings-, skydds- eller kontrollkrav.
- Beräkna bördan:Inkludera mätare, reläer, kablar, terminaler, givare och annan ansluten utrustning.
- Välj isolering:Välj en lämplig torr, gjutharts, olja, gas eller annan isoleringsarkitektur.
- Kontrollera miljön:Utvärdera inomhus- eller utomhusförhållanden, luftfuktighet, föroreningar, temperatur och höjd.
- Kontrollera skyddet:Bekräfta säkringarrangemang, jordning och skyddskretsintegrering.
- Kontrollera fysisk passform:Bekräfta monteringsmått och terminalarrangemang inom den slutliga installationen.
- Verifiera dokumentation:Se till att ritningarna, namnskyltens data, kopplingsschemat och tekniska specifikationer beskriver samma konfiguration.
Detta tillvägagångssätt skapar en tydligare teknisk väg från systemdesign till produktval. Det minskar också chansen att en till synes liten detalj, som belastning eller terminalplacering, blir ett problem under installationen.
Vad ska köpare begära innan godkännande?
- Måttritning:Bekräfta övergripande mått, monteringspunkter, terminaler och tillgängligt installationsutrymme.
- Kopplingsschema:Verifiera primära och sekundära terminalförhållanden och jordpunkter.
- Namnskyltinformation:Bekräfta spänningsförhållande, frekvens, noggrannhet och andra märkegenskaper.
- Beskrivning av isolering:Bekräfta den dielektriska konstruktionen och den avsedda installationsmiljön.
- Testinformation:Bekräfta tillämplig rutin eller prestandatest för den valda konfigurationen.
Vanliga frågor
Vad används en spänningstransformator till?
Den reducerar en hög primärspänning till en proportionell sekundärspänning som är lämplig för mätning, mätning, skydd, övervakning och kontroll. Den ger också elektrisk separation mellan högspänningskretsen och sekundärutrustningen.
Vad är skillnaden mellan en spänningstransformator och en krafttransformator?
En krafttransformator är i första hand konstruerad för att överföra elektrisk energi mellan kretsar, medan en instrumentspänningstransformator är utformad för att ge en proportionell spänningssignal för mätning och skydd. Dess sekundära utgång är avsedd för anslutna instrument och styrutrustning snarare än bulkkraftöverföring.
Hur fungerar en elektromagnetisk design?
En elektromagnetisk design använder primära och sekundära lindningar kopplade genom en magnetisk kärna. Primärspänningen etablerar magnetiskt flöde, vilket inducerar en proportionell spänning i sekundärlindningen.
Vad betyder omvandlingsförhållandet?
Transformationsförhållandet beskriver det proportionella förhållandet mellan primär- och sekundärspänning. Det gör att en hög systemspänning kan representeras av en lägre sekundärspänning som kan bearbetas av mätare och reläer.
Varför spelar noggrannhetsklass roll?
Noggrannhetsklassen definierar det tillåtna mätfelet under specificerade förhållanden. Mätning, övervakning och skyddstillämpningar kan ha olika krav, så den valda klassen bör matcha den avsedda funktionen.
Vad är belastning i en sekundär krets?
Belastning är lasten som är kopplad till sekundärlindningen. Det inkluderar enheter som mätare, skyddsreläer, givare, terminaler och anslutningskablar. Den totala bördan kan påverka sekundär prestanda och noggrannhet.
Varför kan en transformator ha flera sekundärlindningar?
Flera sekundära lindningar kan tillåta separata kretsar att utföra olika funktioner. Till exempel kan en lindning tjäna mätning medan en annan stöder skydd eller en annan definierad tillämpning.
Vad är skillnaden mellan torr-typ och gjuthartskonstruktion?
Båda undviker konventionell vätskeisolering, men gjuthartskonstruktion använder epoxiharts för att kapsla in utvalda komponenter. Detta kan skapa en tät, mekaniskt stabil struktur med användbar motståndskraft mot fukt och föroreningar i lämpliga inomhusapplikationer.
När krävs en utomhuskonfiguration?
En utomhuskonfiguration används när transformatorn är installerad på en utsatt plats, såsom en utomhustransformatorstation. Designen bör ta hänsyn till regn, fuktighet, temperaturcykler, föroreningar, exponering för ultraviolett ljus och andra förhållanden på plats.
Kan samma transformator användas inomhus och utomhus?
Inte nödvändigtvis. Elektriska klassificeringar kan se likadana ut, men kraven på kapsling, isolering, ytskydd, miljöbeständighet och monteringskrav kan skilja sig markant mellan inomhus- och utomhusinstallationer.
Vad är en kapacitiv spänningstransformator?
En kapacitiv spänningstransformator använder kapacitiv spänningsdelning tillsammans med en transformatorsektion för att erhålla en skalad spänningssignal. Den kan användas i lämpliga högspänningsmätnings- och skyddsapplikationer och kan även stödja vissa kommunikationsfunktioner beroende på design.
Vad är en elektronisk spänningstransformator?
En elektronisk spänningstransformator eller sensor använder ett avkänningselement och elektronisk signalomvandling för att ge en proportionell utgång. Dess specifikation måste ta itu med sensortekniken, utgångsgränssnittet, noggrannheten, effektkraven, miljöförhållandena och nedströmsutrustningens kompatibilitet.
Hur stödjer en spänningstransformator reläskydd?
Den levererar en skalad spänningssignal till skyddsreläer. Beroende på skyddsschemat kan reläet använda den signalen för funktioner som överspänning, underspänning, riktningslogik, synkronisering eller andra applikationsspecifika skyddsberäkningar.
Varför är sekundär jordning viktigt?
Ett definierat sekundärt jordarrangemang upprättar en kontrollerad elektrisk referens och stödjer säkerheten för den sekundära kretsen. Den exakta jordningsmetoden bör följa utrustningens design och tillämpliga elektriska krav.
Varför kan en högspänningssäkring inkluderas?
En säkring kan ge primärsidans skydd för transformatorn och hjälpa till att begränsa konsekvenserna av vissa interna fel. Dess klassificering och koordination bör anpassas till transformatorn och det omgivande elektriska nätverket.
Vilka tekniska data bör kontrolleras innan du beställer?
Viktig information inkluderar primärspänning, sekundärspänning, frekvens, faskonfiguration, jordningsarrangemang, noggrannhetsklass, belastning, lindningskonfiguration, isoleringstyp, installationsplats, dimensioner, terminalarrangemang, skyddskrav och tillämpliga testkrav.
Kan en spänningstransformator anpassas för ett specifikt ställverksprojekt?
Projektspecifika konfigurationer kan inkludera spänningsförhållande, sekundärlindningsarrangemang, monteringsdimensioner, terminalkonfiguration, isoleringskonstruktion, säkringsintegration och andra definierade tekniska krav. Skräddarsydda konstruktioner bör kontrolleras genom godkända ritningar och tekniska specifikationer.
Varför ska transformatorn och reläet eller mätaren anges tillsammans?
Den sekundära enheten skapar en del av transformatorns faktiska belastning och bestämmer de erforderliga signalegenskaperna. Att samordna transformatorn med den anslutna mätaren eller reläet hjälper till att säkerställa att förhållandet, noggrannheten, belastningen och ledningsförhållandena är lämpliga för hela mätkedjan.
Hur kan bättre spänningsmätning stärka kraftsystemets skydd?
Tillförlitlig spänningsinformation är en av grunderna för modernt elektriskt skydd och styrning. Operatörer behöver veta vad som händer i det primära nätverket, mätare behöver stabila mätsignaler och skyddsreläer behöver pålitliga elektriska ingångar när de fattar beslut om onormala förhållanden.
Instrumenttransformatorteknik skapar bryggan mellan dessa krav och högspänningssystemet. Genom att tillhandahålla en proportionell sekundär signal och elektrisk separation tillåter utrustningen mät- och skyddsanordningar att arbeta med en hanterbar spänning samtidigt som den förblir funktionellt ansluten till det primära nätverket.
Urvalsprocessen bör börja med den faktiska ansökan. Primärspänning, sekundärspänning, frekvens, faskonfiguration, jordningsarrangemang, noggrannhet, belastning, lindningsantal, isolering, installationsmiljö, skydd och fysiska dimensioner bör alla definieras innan produkten färdigställs.
Teknikvalet spelar också roll. Elektromagnetiska system förblir allmänt användbara för mätning och skydd av mellanspänning. Kapacitiva konstruktioner kan ge lämpliga lösningar för vissa högre spänningstillämpningar, medan elektroniska avkänningsteknologier kan stödja allt mer digitala elektriska arkitekturer.
Miljömässiga och mekaniska förhållanden bör beaktas med lika stor omsorg. Inomhusutrustning kan fungera i en kontrollerad ställverksmiljö, medan utomhusenheter måste kämpa med väder, föroreningar, temperaturvariationer och ultraviolett exponering.
För tillverkare och projektteam är korrekt dokumentation lika viktig som själva hårdvaran. Måttritningar, lindningsdiagram, namnskyltinformation, terminalidentifiering, isoleringsdetaljer, testinformation och installationsinstruktioner gör att transformatorn kan integreras korrekt i det slutliga elsystemet.
I slutändan en korrekt specificeradSpänningstransformatorär mer än en mätkomponent. Det är ett gränssnitt mellan det primära kraftnätet och mät-, skydds-, övervaknings- och kontrollsystemen som håller modern elektrisk infrastruktur observerbar och hanterbar.
Behöver du en lösning för spänningsmätning för ditt kraftsystem?
Komviljastöder applikationsspecifika spänningsmätningslösningar som täcker inomhus- och utomhuskonfigurationer, lindningsarrangemang, isoleringssystem, skyddskrav och anpassade tekniska specifikationer. För projektkrav och tekniska diskussioner,kontakta oss.
