Komvilja, en pålitlig Kina-baserad tillverkare och leverantör av elektrisk utrustning, erbjuder hög kvalitetTransformatorer för kombinerade instrumentsom integrerar strömtransformator- och spänningstransformatorfunktioner i en enda enhet. Dessa transformatorer, som finns i lager, i grossistledet och skräddarsydda, ger kompakta, säkra och kostnadseffektiva lösningar för mätning och skydd av elektrisk energi i distributionssystem. De används ofta i industri-, gruv- och kraftnätstillämpningar på landsbygden.

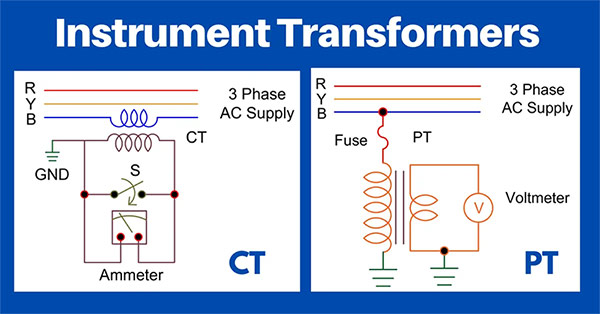

Kombinerade instrumenttransformatorer är en typ av elektrisk anordning som slår samman ström- och spänningstransformatorfunktioner till ett hölje. Strömenheten är seriekopplad med högströmsledningen medan spänningsenheten är parallellkopplad med högspänningsledningen. Båda enheterna delar en gemensam kärna och isolering, vilket möjliggör samtidig insamling av spännings- och strömsignaler samtidigt som de isolerar primära högspänningskretsar från sekundära mätanordningar. Denna design säkerställer säkerhet för operatör och utrustning samtidigt som installationens komplexitet reduceras.
Spänningsmätning
Spänningssektionen inducerar en proportionell lågspänning i sekundärlindningen när högspänning strömmar genom primärkretsen. Denna lågspänningsutgång (vanligtvis 100V) används sedan av voltmetrar, energimätare eller skyddsreläer.
Strömmätning
Strömsektionen omvandlar stora primärströmmar till små, mätbara sekundärströmmar (vanligtvis 5A eller 1A). Dessa utgångar levereras till strömtransformatormätare eller reläskyddsenheter, vilket bibehåller noggrann övervakning och mätning.
Isolering och säkerhet

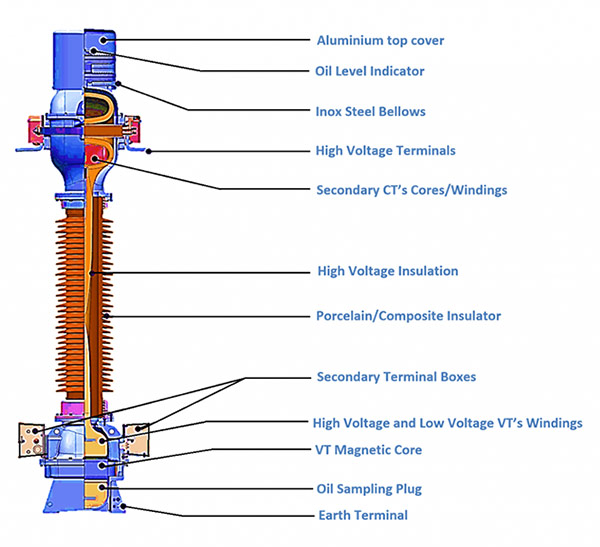

Inuti en kombinerad transformator är ström- och spänningsenheter inkapslade i ett gemensamt isoleringsskal, ofta oljefyllt eller epoxigjutet. Sekundärsidan måste vara jordad och kretsar måste undvika öppna eller korta förhållanden för att garantera säkerheten.

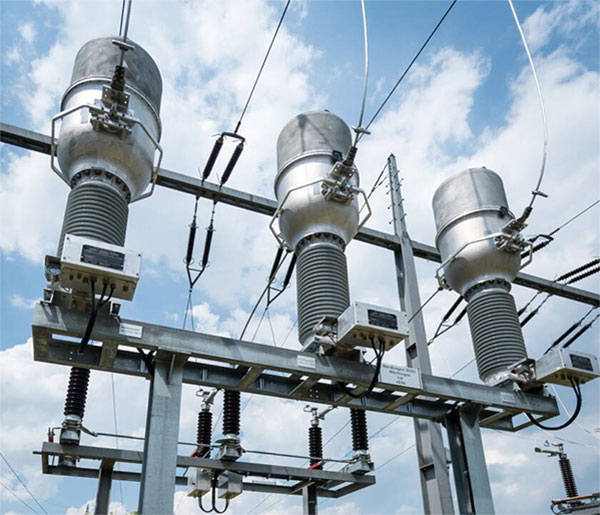

Komvilja fabrikensTransformatorer för kombinerade instrumentär lämpliga för:
Högspänningsmätboxar
Kolumnmonterade transformatorer
Fördelningsskåp
De är särskilt användbara i trefasmätningsscenarier, såsom V/V (två spänningstransformatorer) eller Y/Y (tre spänningstransformatorer) konfigurationer för balanserade eller obalanserade belastningar.
1. Kompakt design och enkel installation – Att integrera ström- och spänningstransformatorer i en enhet minskar fotavtrycket och förenklar installationen.
2. Kostnadseffektivitet – Att köpa en kombinerad enhet minskar separata transformatorkostnader, tillverkningskomplexitet och installationstid.
3. Elektrisk isolering och tillförlitlighet – Fullständig separation av högspännings primära och lågspänningssekundära kretsar säkerställer operatörens och utrustningens säkerhet.
4. Integrerad mätning och skydd – Ger standardutgångar för energimätare och reläskyddsenheter samtidigt.
5. Miljöanpassningsförmåga – Oljenedsänkta eller gasisolerade konstruktioner tillåter långvarig drift utomhus eller under svåra förhållanden.
Kombinationstransformator – Kombinerar ström- och spänningstransformatorer till en enhet för kompakt installation och synkroniserad mätning. Lämplig för utrymmesbegränsade eller kostnadskänsliga projekt.
Split Transformator – Separerar ström- och spänningstransformatorer för flexibel placering och optimerad noggrannhet. Tillåter anpassat val för olika spännings- och strömnivåer.
Komvilja, som en Kina-baserad fabrik och leverantör, tillhandahåller kvalitet, lågt pris och skräddarsytttransformatorer för kombinerade instrumentsom finns i lager för snabb leverans. Våra strömtransformatorsystem tillverkas enligt strikta kvalitetsstandarder för att möta industri- och brukskrav, vilket säkerställer noggrann mätning, driftsäkerhet och tillförlitlig långtidsanvändning.
