Köp anpassad 0,72-40,5kV inomhusströmtransformator från Kina

Komvilja, en pålitlig tillverkare och leverantör av elektriska mät- och skyddsanordningar i Kina, tillhandahåller0,72–40,5 kV inomhusströmtransformator (CT)för industriella, kommersiella och allmännyttiga tillämpningar.

Arbetsprincip

0,72-40,5kV Strömtransformator inomhusfungerar baserat på elektromagnetisk induktion och omvandlar höga primärströmmar till lägre, mätbara sekundära strömmar för att möjliggöra noggrann mätning och skydd.

Viktiga funktionella steg:

1. Elektromagnetisk induktion: Växelström genom primärledaren genererar ett magnetfält i järnkärnan, vilket inducerar en proportionell ström i sekundärlindningen (t.ex. förhållandet 1000:1).

2. Signalisolering: Sekundärström (vanligtvis 5A eller 1A) är isolerad från högspänningsprimärkretsen, vilket säkerställer säkerhet för personal och utrustning.

3. Noggrannhetskontroll: Material med hög magnetisk ledningsförmåga, såsom kiselstålplåtar eller nanokristallina legeringar, minimerar hysteresförluster och uppnår precision upp till 0,2 nivå (fel ±0,2%), i linje med IEC 60044-1-standarderna.

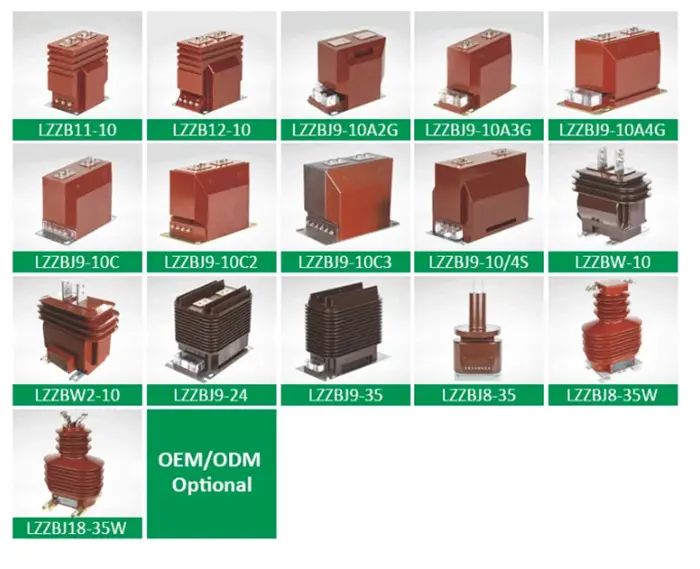

0.72-40.5kV Indoor Current Transformer Types

Huvudtyper

1. Elektromagnetisk CT

Egenskaper: Järnkärna med lindning, kostnadseffektiv, mycket stabil.

Användning: Distributionssystem under 10kV, t.ex. industriell eller kommersiell elmätning.

Parametrar Exempel: Märkströmförhållande 200/5A, lastimpedans 2,5 Ω (GB/T 20840.2-2014).

2. Elektronisk CT

Funktioner: Använder Hall-element eller fiberoptiska sensorer, brett frekvensband (0,1Hz–1MHz), starkt EMI-motstånd.

Tillämpningar: Ny energiproduktion, höghastighetstågdragningssystem.

3. Rogowski Coil

Funktioner: Kärnlös design, hög linjäritet, lämplig för transientströmmätning.

Parametrar Exempel: Utsignal 0,333V/kA, linjärt fel <±0,1% (IEEE C57.13-2016).

Applikationsscenarier

Elmätning

Industriella eller kommersiella mätare med hög precision, som vanligtvis kräver 0,5S noggrannhet (±0,5%), enligt DL/T 725-2013.

Reläskydd

Överströms- eller differentialskydd; CT:er måste uppfylla specifika felgränser (t.ex. 5P20, fel ≤5 % vid 20× märkström).

Industriell övervakning

Högfrekventa eller höghastighetsapplikationer (t.ex. stålverk, induktionsugnar) kräver elektroniska CT med frekvenssvar >10kHz.

Riktlinjer för val och underhåll

Valparametrar

Märkström: Välj 1,2–1,5× belastningsströmmen för optimalt skydd.

Noggrannhetsnivå: Använd 0,2 för mätning av CT; 5P/10P för skydds-CT.

Installation och underhåll

Undvik öppen krets på sekundär: Kan generera farlig kV-spänning.

Isolationskontroll: Kontrollera regelbundet om isolationsresistansen hos0,72-40,5kV Strömtransformator inomhusär ≥1MΩ.

Scenariomatchning: Välj CT-typ (elektromagnetisk, elektronisk, Rogowski) baserat på applikationsbehov, noggrannhet, kostnad och tillförlitlighet.

View as

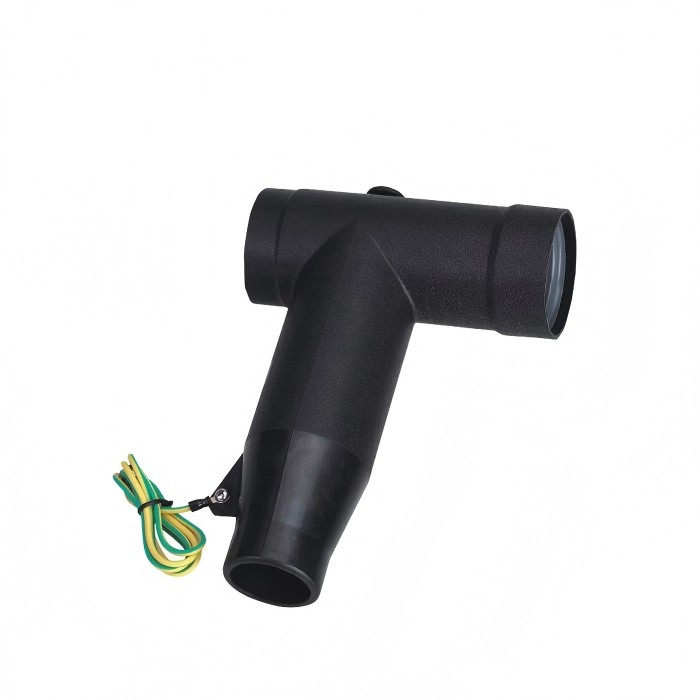

12/24KV 630A Separerbar T-kontakt

Den 12/24KV 630A separerbara T-kontakten från Comewill, en pålitlig tillverkare, leverantör och fabrik i Kina, är konstruerad för distributionssystem för högspänningskabel som kräver flexibilitet, säkerhet och långsiktig stabilitet. Designad för modern nätexpansion, möjliggör säker förgrening av huvudkraftledningar i flera riktningar utan att kompromissa med isoleringsintegriteten eller driftsäkerheten.

Visa mer >> Skicka förfrågan >>

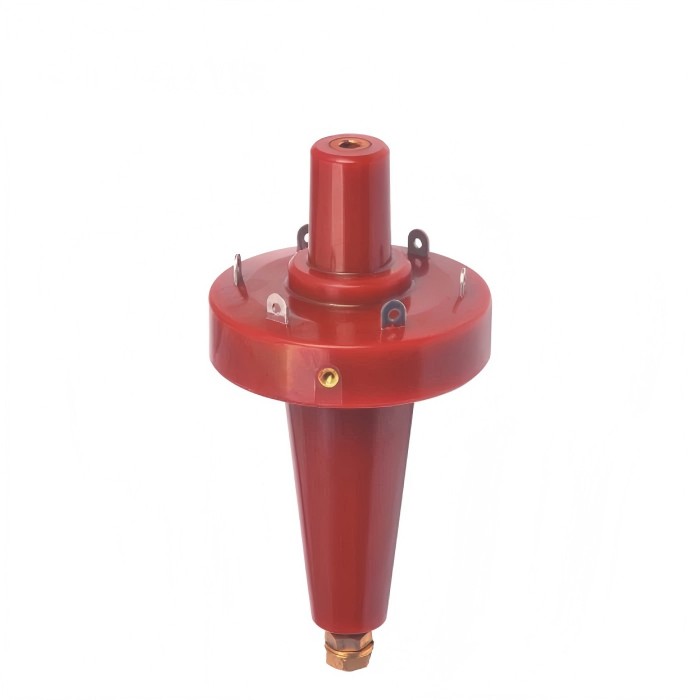

24KV 400A apparatbussning

24kV 400A apparatbussningen från Comewill, en professionell tillverkare och leverantör i Kina, är konstruerad som en högpresterande gränssnittskomponent för mellanspänningssystem. Den ger en säker och stabil anslutningspunkt för 200A-kabelkontakter som används i ställverk, transformatorer, kondensatorer och andra oljeisolerade eller solidisolerade apparater.

Visa mer >> Skicka förfrågan >>

24KV 250A isolerad skyddskåpa

Köp kvalitets 24KV 250A isolerad skyddskåpa från den ledande kinesiska tillverkaren Comewill. Den är speciellt utformad för att isolera och täta gränssnitt för lastbrottsbussningar. Para ihop den med en lastavbrottsprodukt, anslut dräneringskabeln till marken, så kommer den att bilda ett helt avskärmat, nedsänkbart isolerande lock för strömförande bussningar. Även i fuktiga, tuffa miljöer förblir din utrustning säker.

Visa mer >> Skicka förfrågan >>

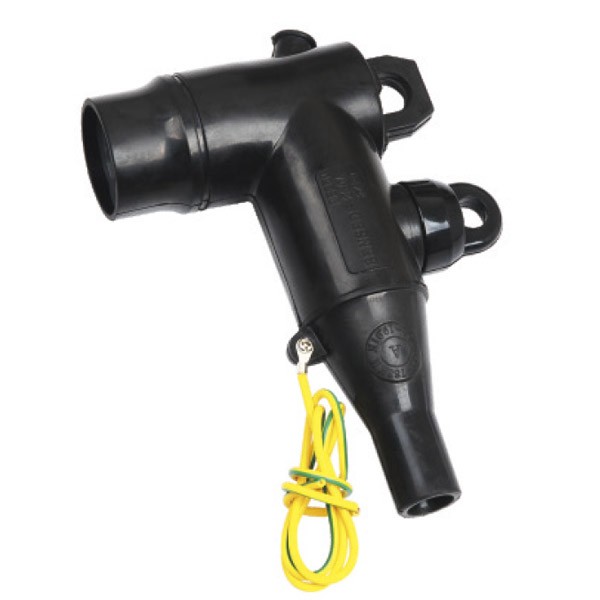

24KV 250A lastbrytande armbågskontakt

24kV 250A Loadbreak Elbow Connector från Comewill, en professionell tillverkare i Kina, är designad för säker och effektiv mellanspänningskabelomkoppling och anslutning i moderna kraftdistributionssystem. Den tillhandahåller ett helt avskärmat, nedsänkbart separerbart gränssnitt för transformatorer, ställverk och annan elektrisk utrustning, vilket säkerställer stabil drift även under tuffa miljöförhållanden.

Visa mer >> Skicka förfrågan >>

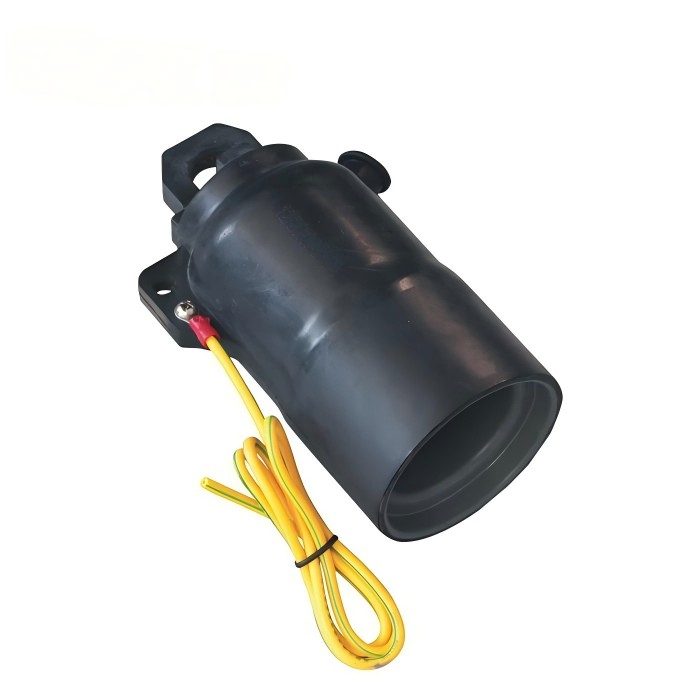

15/24KV 600A isolerad skyddskåpa

Tillverkad av Comewill, en ledande tillverkare och leverantör i Kina, är denna 15/24KV 600A isolerade skyddskåpa konstruerad för att säkerställa säker, stabil och helt isolerad drift för spänningslösa 600A dödavbrottsgränssnitt. Den används ofta för transformatorbussningar, ställverksskåp och kabelskydd för transformatorstationer, vilket ger pålitlig prestanda i både tillfälliga och långsiktiga elektriska installationer.

Visa mer >> Skicka förfrågan >>

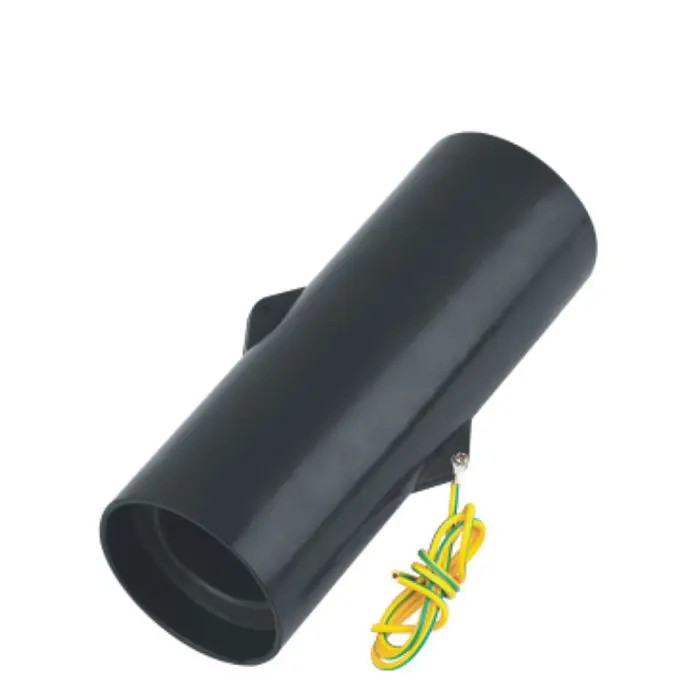

15/24KV 600A förlängt bussningsrör
