Vakuumbrytare (VCB)har blivit guldstandarden för mellanspänningsskydd och erbjuder snabb ljusbågssläckning, noll utsläpp av växthusgaser och minimalt underhåll. Den här omfattande guiden svarar på kritiska frågor: Hur fungerar VCB:er? Vilka är deras kärnkomponenter? Hur jämför de med vakuumkontaktorer? Och varför är de den föredragna tekniken för kraftverk, industri och förnybar energi? Med insikter från ledande tillverkareKomvilja, utrustar denna artikel ingenjörer och köpare med kunskapen att välja rätt VCB för deras applikation.
Effektiviteten hos en vakuumbrytare ligger i dess användning av ett högvakuum - en av de bästa kända elektriska isolatorerna - för att släcka ljusbågar. När kontakterna på en VCB separeras, släcks bågen som bildas snabbt eftersom det nästan inte finns några gasmolekyler för att upprätthålla plasman. Detta resulterar i en avbrottstid på mindre än en halv cykel av AC-vågformen, vilket minimerar felenergin och skyddar nedströmsutrustning. Dessutom är VCB:er miljömässigt överlägsna SF₆-brytare, eftersom de inte släpper ut några växthusgaser, vilket gör dem till en nyckelteknologi för hållbara elnät.
Driften av enVCBkan delas upp i en serie snabba, exakta steg:
Hela denna process sker på mikrosekunder, vilket gör VCB:er exceptionellt snabba och tillförlitliga för både last- och felströmsomkoppling.
En högkvalitativ VCB är en sammansättning av flera kritiska komponenter:
Medan båda använder vakuumbrytare, tjänar VCB:er och vakuumkontaktorer olika syften. Tabellen nedan förtydligar de viktigaste skillnaderna.
| Särdrag | Vakuumkretsbrytare (VCB) | Vakuumkontaktor |
|---|---|---|
| Primär roll | Skydd mot felströmmar (kortslutningar) och sällsynt omkoppling. | Frekvent driftsomkoppling av laster som motorer och värmare. |
| Spänningsområde | 3 kV till 36 kV (upp till 40,5 kV för specialiserade modeller). | Upp till 15 kV, vanligtvis 200 A till 630 A. |
| Typiska belastningar | Transformatorer, generatorer, kondensatorer, stora motorer, distributionsmatare. | Motorer, belysning, värmekretsar och ofta växlad utrustning. |
| Växlingsfrekvens | Sällan (skydd och isolering). | Mycket frekvent (tusentals operationer). |
| Kortslutningsbetyg | Hög (20 kA till 50 kA typiskt). | Lägre (upp till 10 kA). |
Vakuumbrytare erbjuder en övertygande uppsättning fördelar som gör dem till det föredragna valet för medelspänningstillämpningar:
VCB finns i flera konfigurationer för att passa olika miljöer och operativa behov.

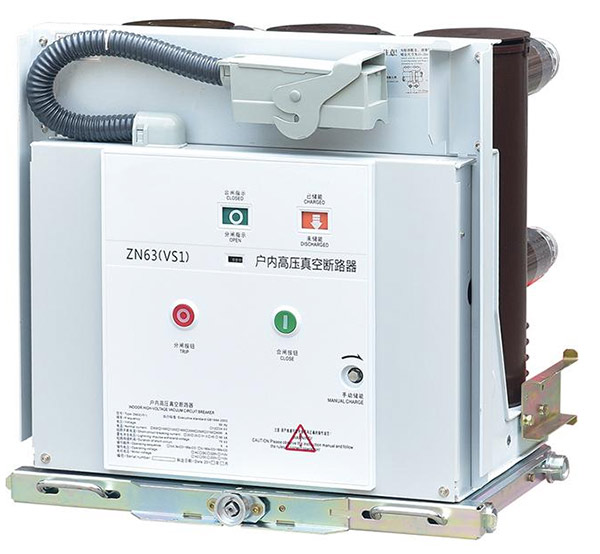

Kompakta enheter designade för installation i ställverkspaneler inom fabriker, kommersiella byggnader och inomhustransformatorstationer. Exempel inkluderar de ofta använda VS1-12 fasta och utdragbara typer.
Väderbeständiga modeller byggda för transformatorstationer och transmissionsnät, som klarar av regn, vind och extrema temperaturer.
VCB:er är viktiga inom ett brett spektrum av industrier och infrastruktur:
A1: Den primära skillnaden är det ljusbågssläckande mediet – VCB använder ett vakuum, medan SF₆-brytare använder trycksatt gas. VCB är mer miljövänliga (inga utsläpp av växthusgaser), har snabbare dielektrisk återvinning och kräver mindre underhåll för medelspänningstillämpningar.
S2: Vakuumbrytaren är förseglad för livstid, vanligtvis 10–20 år under normala förhållanden. Manövermekanismens mekaniska livslängd överstiger ofta 30 000 operationer.
A3: Ja, men specialiserade kondensatoromkopplings-VCB:er med kontrollerad omkoppling rekommenderas för att minimera förträngningar, inkopplingsströmmar och återtändningar, vilket säkerställer kontaktens livslängd och systemstabilitet.
S4: Rutinunderhåll fokuserar på manövermekanismen, elektriska anslutningar och styrkretsar – inte själva vakuumbrytaren. Typiska uppgifter inkluderar visuell inspektion, mätning av kontaktresistans och mekaniska funktionstester vart 3-5 år.
A5: Absolut. VCB för utomhusbruk är speciellt utformade med väderbeständiga höljen, högkvalitativa isolatorer och korrosionsskydd för att motstå tuffa miljöförhållanden.
Vakuumbrytare är den klara vinnaren för modern medelspänningsfördelning, som kombinerar överlägsen prestanda, miljöansvar och långsiktig tillförlitlighet. När branschen fortsätter att fasa ut SF₆ kommer efterfrågan på högkvalitativa VCB:er att öka. Att välja en pålitlig tillverkare är avgörande för att säkerställa att din utrustning levererar konsekvent prestanda och säkerhet.
Komvilja, en ledande Kina-baserad fabrik och leverantör, erbjuder ett omfattande utbud av inomhus, utomhus och specialiserade VCB. Våra produkter är konstruerade med precision, noggrant testade och tillgängliga för både lagerbeställningar och skräddarsydda grossistprojekt. Genom att välja Comewill drar du nytta av direkt fabriksprissättning, teknisk expertis och lyhörd kundsupport.
Samarbeta med Comewill för pålitligt kraftskydd
Oavsett om du behöver standard VCB inomhus, robusta utomhusenheter eller specialiserade konstruktioner,Komviljahar lösningen. Vårt team är redo att hjälpa till med tekniska specifikationer, priser och leverans.
📧Kontakta ossidag för att diskutera dina krav eller begära en offert. Vi ser fram emot att stötta ditt nästa projekt.
