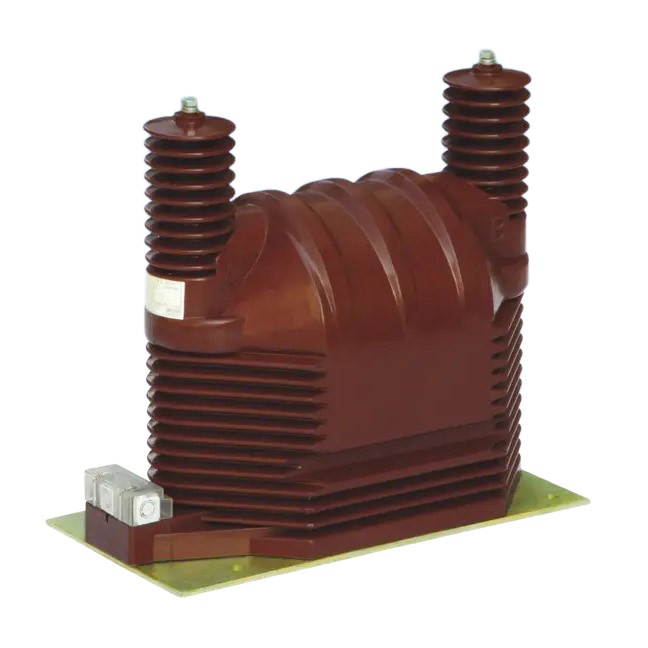

JDZ9-35Q Spänningstransformator

JDZ9-35Q Spänningstransformatorer: Core 35kV systemkomponenter

De högkvalitativa JDZ9-35Q spänningstransformatorerna tillverkade av Comewill, en professionell tillverkare i Kina, är byggda med isoleringsmaterial från översta hyllan och har en kompakt men tuff design. Det betyder att de håller sig bra mekaniskt och erbjuder solid elektrisk isolering - inget snål med hållbarheten. Varje modell har också sin egen specialitet: JDZ9-35Q hanterar fukt som ett proffs, så den är perfekt för fuktiga eller våta platser. JDZ9-35G, å andra sidan, kommer med ett starkt överspänningsskydd - skyddar ditt elektriska system från plötsliga spänningsspikar.

Oavsett om du använder JDZ9-35Q spänningstransformatorer i transformatorstationer, industrianläggningar eller kraftdistributionsnätverk, levererar båda modellerna konsekventa, exakta spänningsmätningar över lång tid. De får inte bara jobbet gjort – de gör ditt elsystem säkrare och mer effektivt att köra.

Grundläggande parametrar

Märkspänning: 35kV (primärsida)
Nominellt transformationsförhållande: 35 000/100 V (vissa modeller stöder flerlindningskonfiguration)
Noggrannhetsnivå: 0,2, 0,5, 1,0, 3,0, 6P (vissa modeller stöder kombinationsnivå, till exempel 0,2/0,5/6P)
Nominell isoleringsnivå: 40,5/95/200 kV (vissa modeller är 42/95/185 kV)
Maximal effekt: 1000 VA (vissa modeller kan nå upp till 2000 VA)

Strukturella egenskaper

Helt sluten epoxihartsgjutning, resistent mot föroreningar och fukt, lämplig för tropiska områden.
Installation av bottenplatta, kompakt storlek, stöder installation i alla riktningar.
Den sekundära uttagslådan kan leda ledningar i flera riktningar och har en stöldskyddsdesign.

Applikationsscenarier

Energimätning, spänningsövervakning och reläskydd i elsystemet.
JDZ9-35Q Spänningstransformator kan även installeras i KYN-35 typ och andra högspänningsställverk.

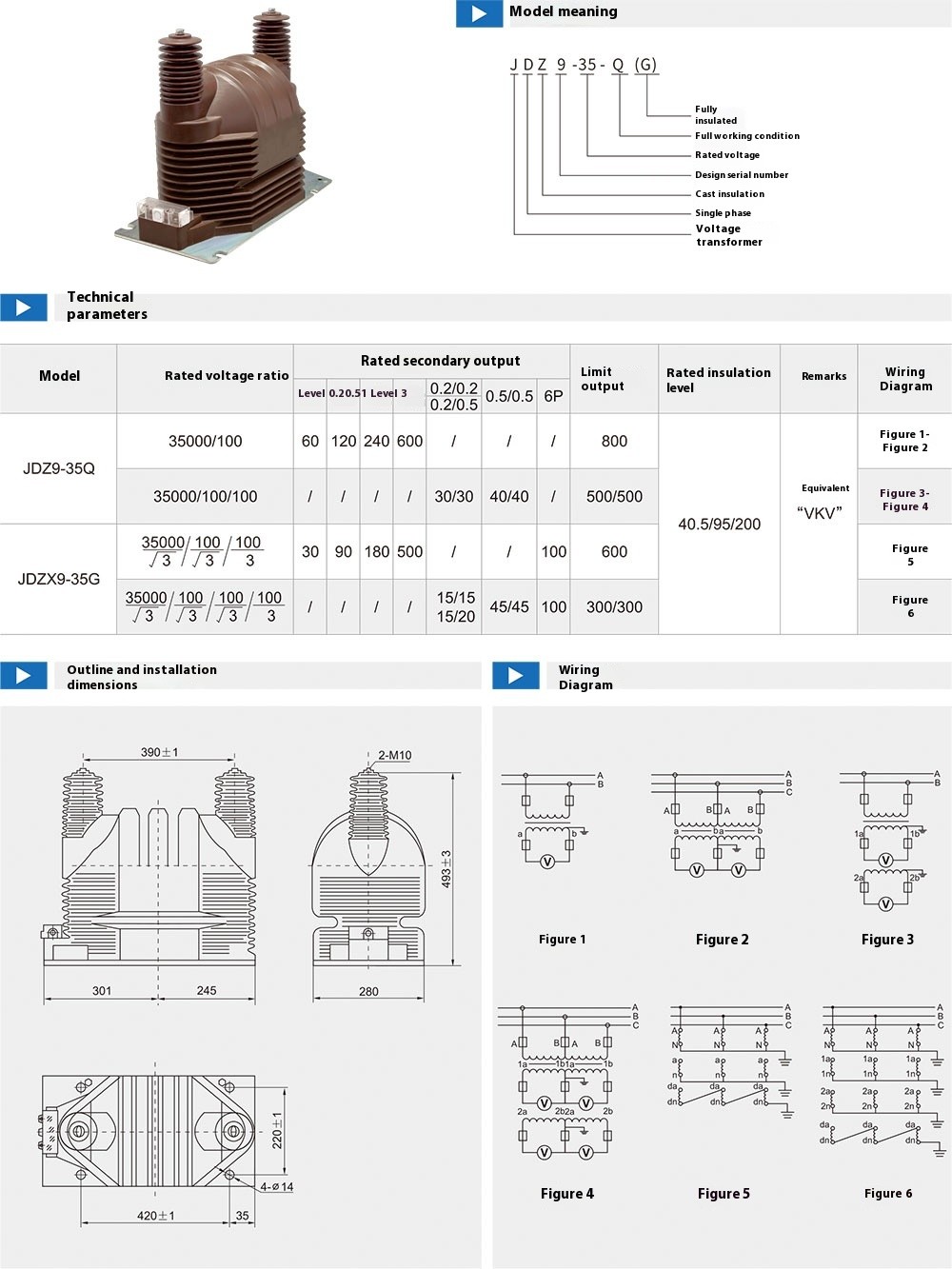

Tekniska data
