Looking for a reliable wholesale LZZJ-10Q Current Transformer? Comewill factory delivers high-performance measurement solutions compliant with GB1208 standards. Våra hartsisolerade transformatorer stöder ett brett primärströmområde (5-1000A) med FS<10 säkerhetsfaktorer, vilket säkerställer långsiktig stabilitet i krävande ställverksmiljöer. Partner with Comewill for professional-grade electrical components that meet strict global engineering benchmarks.

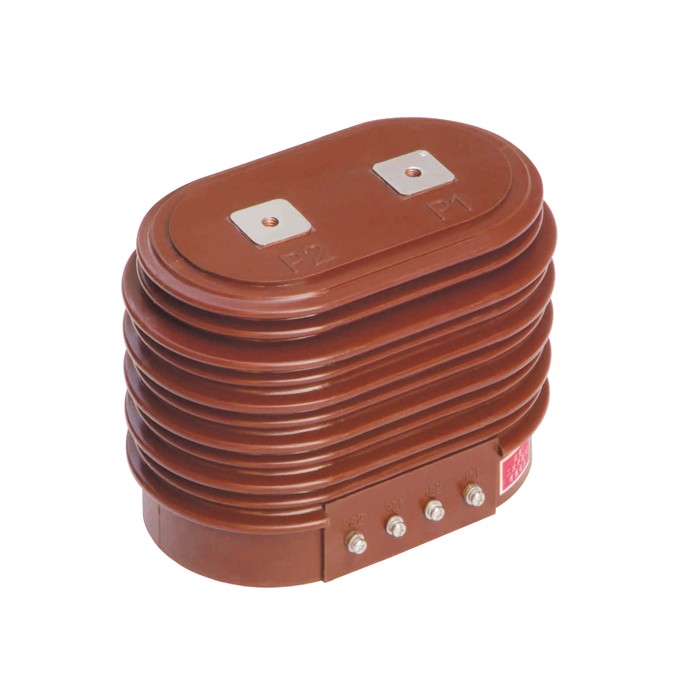

LZZJ-10Q strömtransformator är en inomhus strömtransformator av förstärkt typ. Den använder en helt sluten epoxihartsstruktur, som integrerar de primära och sekundära lindningarna med en ringformig kärna med hög permeabilitet.
Nominell isoleringsnivå: 12/42/75kV (säkrar säkerhet mot överspänningar)
Noggrannhetsklasser: 0,2S, 0,2, 0,5, 10P15 (Mångsidig för fakturering och skydd)
Märkströmförhållande: 5A till 1000A / 5A (eller 1A)
Standardöverensstämmelse: GB1208 och internationella IEC-ekvivalenter.
Isoleringsintegritet: Det vakuumgjutna epoxihöljet ger en lufttät tätning mot fukt, damm och kemiska föroreningar, vilket avsevärt förlänger livslängden jämfört med traditionella modeller med öppen kärna.
Dubbelfrekvenskompatibilitet: Optimerad för både 50Hz och 60Hz system, vilket gör den till en mångsidig tillgång för internationella infrastrukturprojekt.
Hög kortslutningsstyrka: Med dynamiska stabilitetsvärden som når upp till 90kA (för 1000/5A-modeller), bibehåller LZZJ-10Q strukturell integritet under felförhållanden.
Låg fasförskjutning: Designad med en eftersläpande effektfaktor på 0,8 för att säkerställa högprecisionsmätning för energidebitering.
Comewill LZZJ-10Q är "hjärtat" av övervakning i flera kritiska miljöer:
Industriella ställverk: Integral för 10kV-12kV inomhusvakuumbrytare.
Energihantering: Mätning med hög noggrannhet (klass 0,2S) för energiförbrukning i kommersiella byggnader.
Reläskydd: Pålitlig signalutgång för överströms- och kortslutningsskyddsreläer.

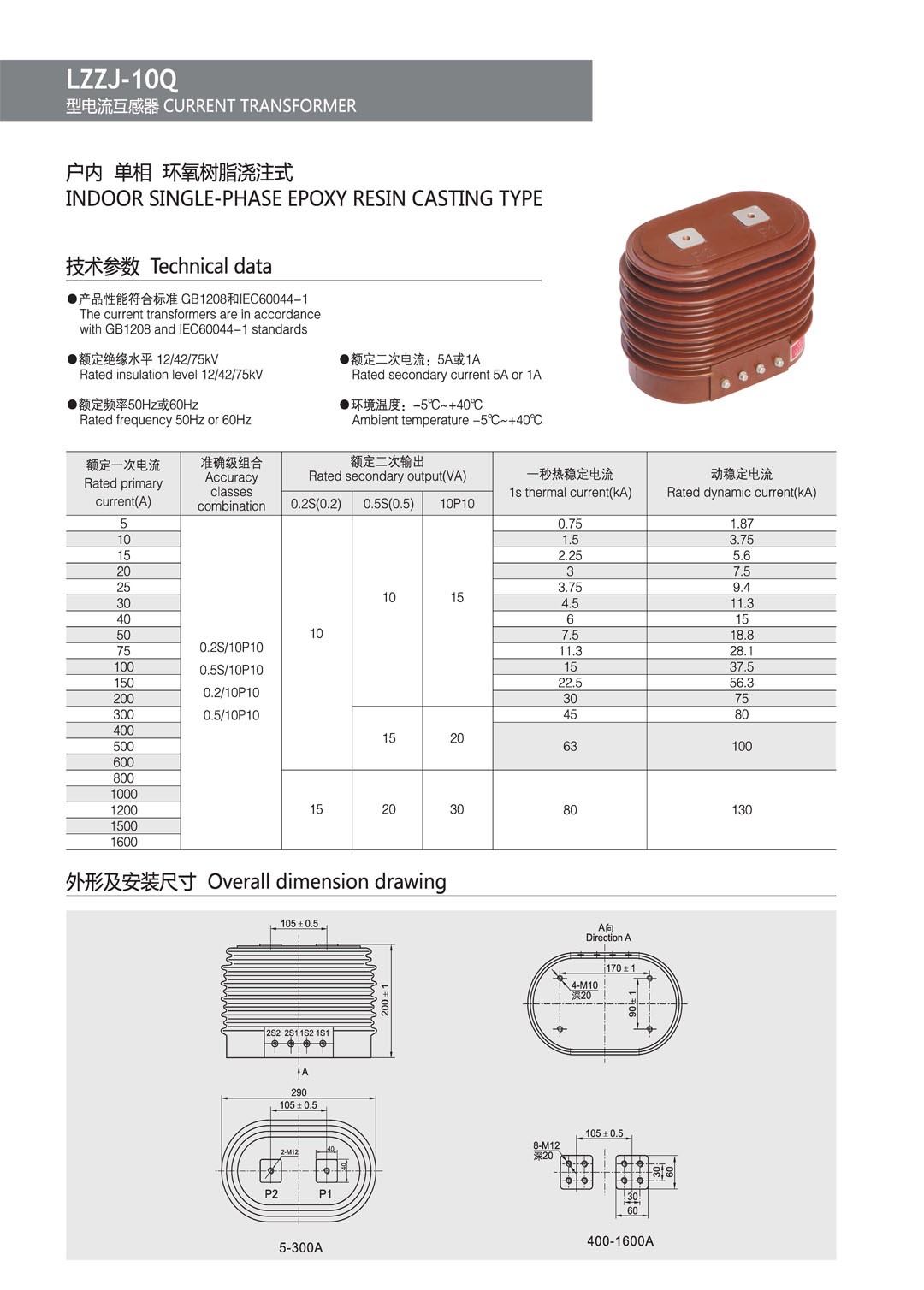

| LZZJ-10Q Strömtransformator | |
| Nominell isoleringsnivå | 12/42/75kV |
| Belastningseffektfaktor | 0,8 (fördröjning) |
| Märk primärström | 5-1000A |
| Märk sekundärström | 5A/1A |
| Produktstandard | GB1208 |
| Säkerhetsfaktor | FS <10 |
| Produktmodell | Märkströmförhållande (A) | Nivåkombination | Noggrannhetsklass och nominell uteffekt (VA) COSФ=0,8 | 1 sekunds termiskt stabil ström | Dynamisk stabilitetsström | |||
| 0,2S | 0.2 | 0.5 | 10P15 | |||||
| LZJC-10Q | 5/5 | 0.2S/10P150.2/10P150.5/10P15 | 10 | 10 | 10 | 15 | 0.4 | 0.8 |
| 10/5 | 10 | 10 | 10 | 15 | 0.8 | 1.5 | ||
| 15/5 | 10 | 10 | 10 | 15 | 1.1 | 2.3 | ||
| 20/5 | 10 | 10 | 10 | 15 | 1.5 | 3 | ||
| 30/5 | 10 | 10 | 10 | 15 | 2.3 | 4.5 | ||
| 40/5 | 10 | 10 | 10 | 15 | 3.8 | 7.5 | ||
| 50/5 | 10 | 10 | 10 | 15 | 5.6 | 11.3 | ||
| 75/5 | 10 | 10 | 10 | 15 | 7.5 | 15 | ||
| 150/5 | 10 | 10 | 10 | 15 | 11.3 | 23 | ||
| 200/5 | 10 | 10 | 10 | 15 | 15 | 30 | ||
| 300/5 | 10 | 10 | 10 | 15 | 22.5 | 45 | ||
| 400/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 600/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 800/5 | 10 | 10 | 10 | 15 | 40 | 80 | ||
| 1000/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
| 1500/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
F1: Vad är skillnaden mellan 0,2S och 0,5 noggrannhetsklasser?
A1:0.2S är en "speciell" högprecisionsklass som används för fakturering med bred belastning (noggrann även vid 1 % av märkström), medan 0,5 är standarden för allmän industriell mätning.
F2: Vad gör epoxihartsgjutning bättre än traditionell isolering?
A2: Epoxigjutning tätar lindningarna och kärnan helt och ger överlägsen fuktbeständighet, anti-föroreningsegenskaper och mekanisk hållbarhet.
