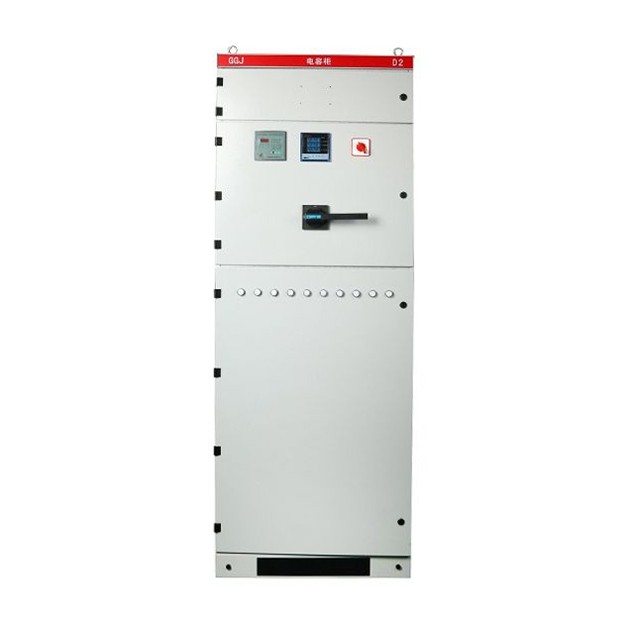

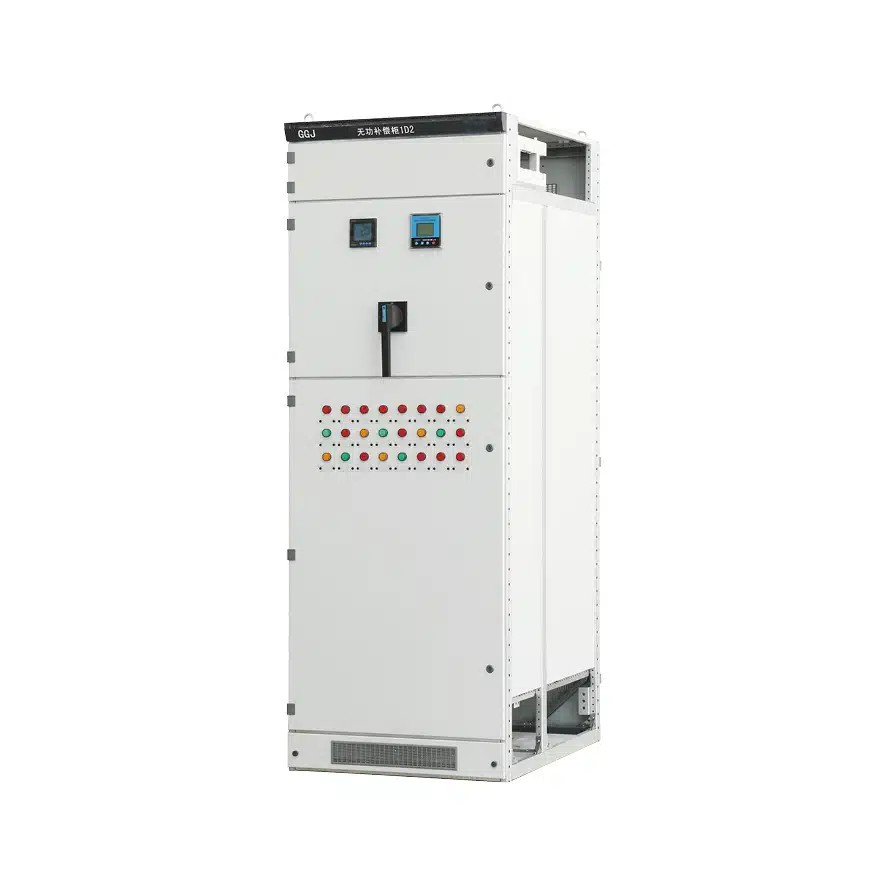

GJ lågspänningskombinationsställverk

Som en professionell tillverkare i Kina vill Comewill-fabriken ge dig kvalitets-GGJ lågspänningskombinationsställverk, som effektivt ökar effektfaktorn, minskar reaktiv effektförlust och förbättrar strömförsörjningskvaliteten. Styrd av en intelligent styrenhet erbjuder den full funktionalitet och pålitlig prestanda med automatisk kompensation, som kan höja effektfaktorn till över 0,9.

GGJ lågspänningskombinationsställverk ger realtidsvisning av näteffektfaktor, som täcker både eftersläpande (0,00-0,99) och ledande (0,00-0,99) områden. Den är utrustad med omfattande skyddsfunktioner mot överspänning, övertoner, överkompensation, systemfel, fasbortfall, överbelastning med mera. Den behåller inställda parametrar även under strömavbrott och återupptar automatiskt driften när nätet stabiliseras – ingen personal på plats krävs.

Baserat på nätbelastningsbalansen stöder GGJ lågspänningskombinationsställverk fas-för-fas-kompensation eller blandade kompensationslägen. Med stark anti-störningsförmåga tål den 2000V amplitudstörningspulser direkt från nätet, vilket överträffar nationella industristandarder. Varje timme mäter och registrerar enheten trefasspänning, ström, frekvens, aktiv effekt, reaktiv effekt, effektfaktor, aktiv energi, reaktiv energi på transformatorns lågspänningssida, såväl som totala spännings-/strömförvrängningshastigheter och 2:a till 25:e övertonens innehåll. Utrustad med RS-232 och RS-485 gränssnitt, möjliggör den datatranskription via handdatorer.

Genom fjärrkommunikation uppnår den trådlös mätaravläsning, enhetstestning, parameterkonfiguration och tillgång till realtidsdata och inspelad data. Dess inbyggda dataanalysfunktion stöder bearbetning, statistik och sökning av driftsbelastningsdata. Den utvärderar strömförsörjningskvaliteten på ett omfattande sätt genom att beräkna spänningskvalifikationsgrad, belastningshastighet, tillförlitlighetsgrad och maximal belastningshastighet. Användare kan kontrollera effektfaktor, aktiv effekt och reaktiv effekt för olika tidsperioder, generera kurvor för fasspänning, ström, effektfaktor, etc., och skriva ut omfattande analyser och statistiska rapporter.

Genomför standarder

IEC439:《Lågspänningsställverk och kontrollutrustning》
GB7251:《Lågspänningsställverk》

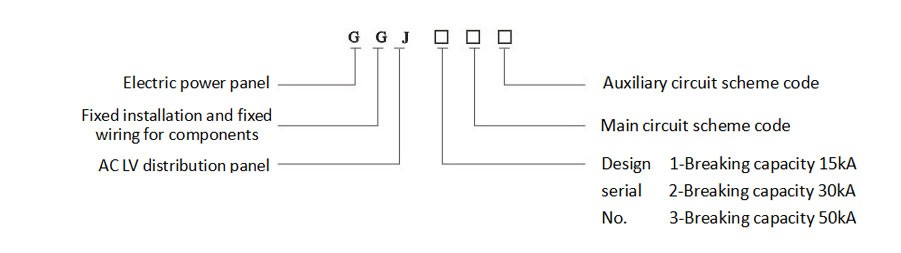

Typbeskrivning

Normalt serviceskick

1. Den omgivande lufttemperaturen bör inte gå över +40 ℃ eller under -5 ℃, och 24-timmars medeltemperaturen får inte överstiga +35 ℃. Om dessa temperaturgränser överskrids måste du minska enhetens kapacitet för drift baserat på faktiska förhållanden.
2. Detta GGJ lågspänningskombinationsställverk är endast utformat för inomhusbruk, och installationsplatsens höjd får inte överstiga 2000 meter.
3. När den maximala temperaturen når +40 ℃ bör den omgivande luftens relativa luftfuktighet vara under 50 %. Vid lägre temperaturer är högre luftfuktighet acceptabel – till exempel 90 % vid +20 ℃. Du bör också ta hänsyn till tillfällig kondens som kan bildas på grund av temperaturfluktuationer.
4. Under installationen kan enhetens lutning från vertikalplanet inte vara mer än 5°, och hela raden av skåp bör vara relativt jämn. Det är viktigt att installera enheten på en plats fri från kraftiga vibrationer och stötar, där elektriska komponenter inte kommer att utsättas för överdriven korrosion.

Styrka

1.För upphandlingsöverväganden: GGJ lågspänningskombinationsställverk från Welcome (Wenzhou) Electric Co., Ltd. kommer med flera ventilationsöppningar i både toppen och botten av skåpet. Denna design skapar ett naturligt botten-till-topp-luftflöde inuti det förseglade skåpet, vilket effektivt hanterar värmeavledningsutmaningar för tillförlitlig drift.
2. Ställverkets instrumentdörr – utrustad med elektriska komponenter – och interna monteringsdelar bildar en komplett jordningsskyddskrets, vilket säkerställer konsekvent jordningskontinuitet hela tiden.

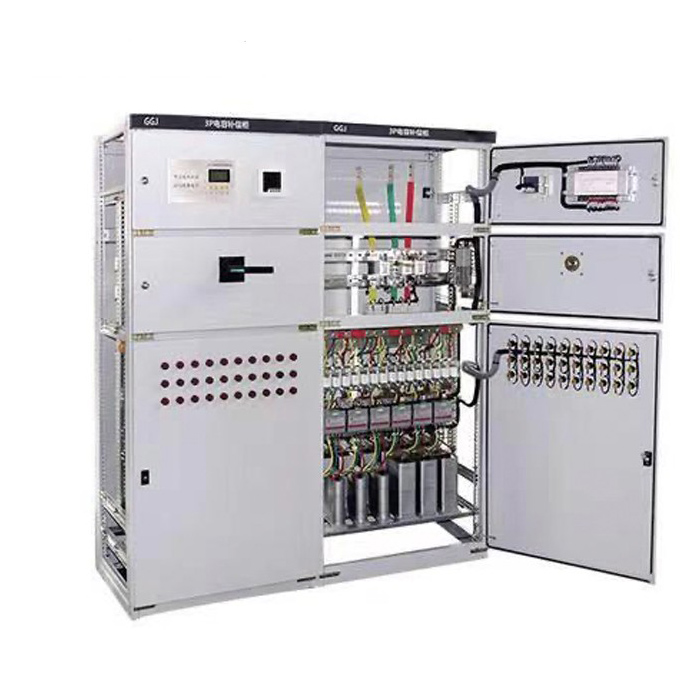

3. Vi placerar huvudskenorna på den övre baksidan av skåpet, tillsammans med AMJ-typ skenklämmor tillverkade av höghållfast omättad polyester DMC/SMC-material. Dessa klämmor ger exceptionell mekanisk hållfasthet och isoleringsprestanda, medan det avtagbara skåpets övre kåpa förenklar montering och justering av huvudskenorna på plats.
4. Skåpet har elektrostatisk pulverlackering för stark vidhäftning, och alla interna komponenter genomgår galvaniserings- och passiveringsbehandlingar. Detta förbättrar ställverkets "tresäkra" egenskaper: fuktbeständighet, dammbeständighet och korrosionsbeständighet, vilket förlänger dess livslängd i olika miljöer.
5.För att passa olika projektbehov stöder GGJ lågspänningskombinationsställverk flera kabelingångsalternativ – övre ingång, botteningång och bakre ingång – och erbjuder flexibel installation för upphandlingsprojekt.

Beställningsinstruktioner

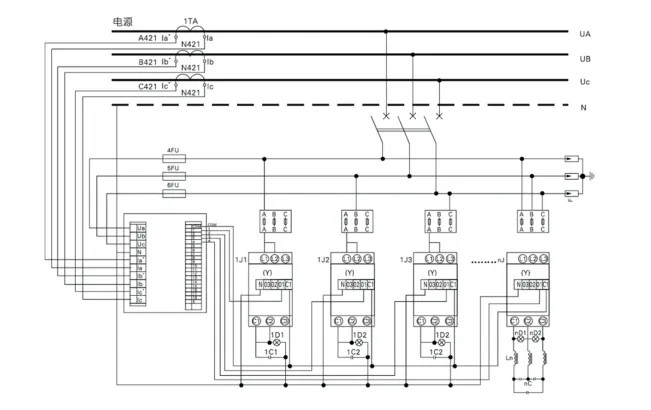

◇ Huvudkretsschema;
◇ Kompensationskapacitet och kompensationsmetod;
◇ Om den inte överensstämmer med produktens normala driftsförhållanden måste den specificeras i förväg.
