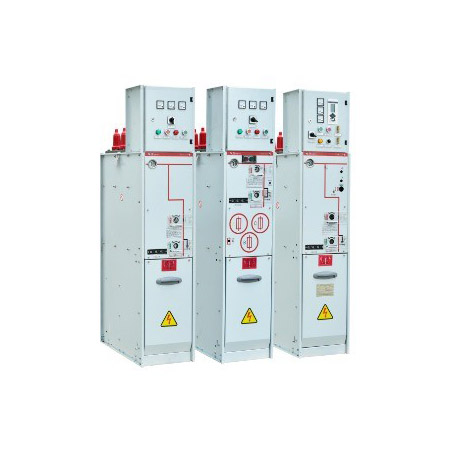

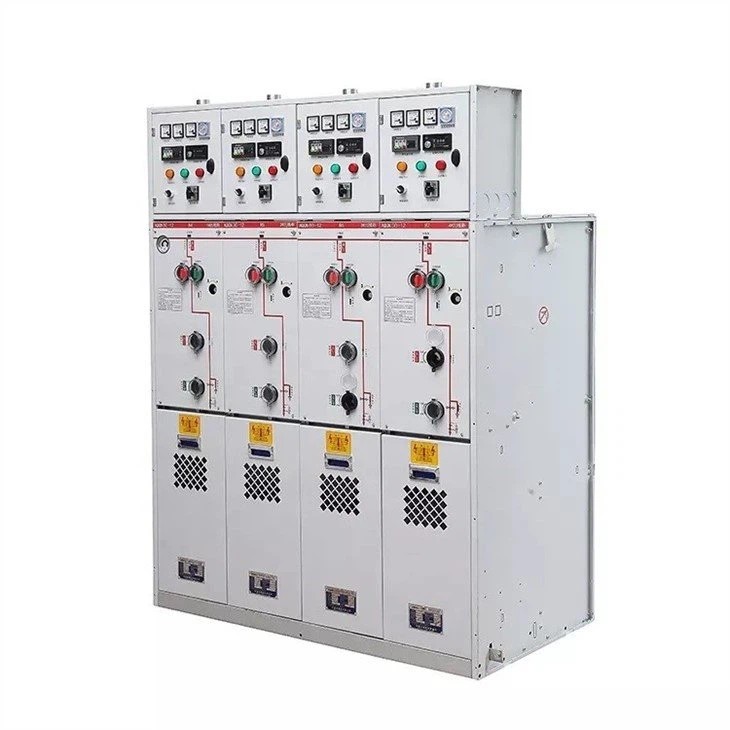

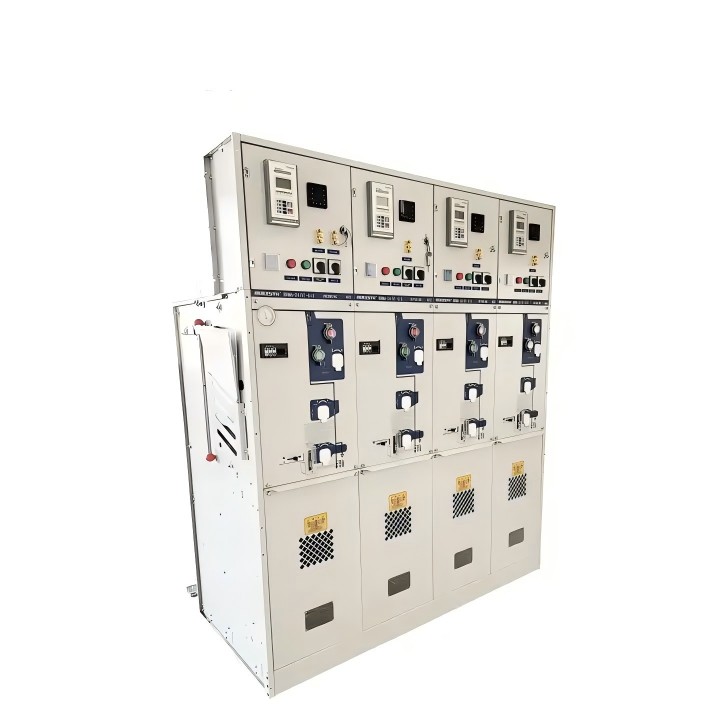

24kV Ring Huvudenhet SF6 Gasisolerat ställverk

Letar du efter ett kvalitets 24kV Ring Main Unit SF6 gasisolerat ställverk? Comewill-fabriken erbjuder en mångsidig, modulär RMU-lösning. Med en märkspänning på upp till 24kV och läckage under 0,25‰, integrerar vårt ställverk vakuum/SF6 brytare och 3-stations lastbrytare.

Produktfördelar

Robotlasersvetsteknik: Till skillnad från manuell svetsning som är utsatt för mikroskopiska sprickor, är våra SF6 "airbags" (gastankar) förseglade med precisionsrobotik. Detta säkerställer en läckagehastighet på ≤0,25‰ per år, vilket avsevärt överskrider standardkraven.

Lång elektrisk livslängd: Belastningsbrytare: Nå E3-nivån, den högsta graden för frekventa växlingsoperationer.

Strömbrytare: Nå E2-nivån, vilket säkerställer robust kortslutningsbrytande prestanda utan frekvent kontaktbyte.

Miljötålighet: Med en IP67-klassning är de primära högspänningskomponenterna helt skyddade mot damm och tillfällig nedsänkning i vatten, vilket gör 24kV Ring Main Unit SF6 gasisolerat ställverk perfekt för fuktiga kustområden eller dammiga industrianläggningar.

Driftsäkerhet: Gastrycket är strikt begränsat till 1,4 bar, och 3-stations belastningsomkopplardesignen säkerställer tydlig "Closed-Open-Earth" positionering, fullt validerad av typtestrapporter.

Produktparametrar:

*SF6 isoleringsring huvudenhet
*Inomhus mellanspänningsdistributionsställverk
* Märkspänning: 3,3 kV, 6 kV, 10 kV, 11 kV, 12,5 kV, 13,8 kV, 15 kV, 17 kV, 22 kV, 24 kV, 33 kV, 36 kV, 40,5 kV.
*Golvstående
*Årlig läckagegrad ≤0,25‰ per år
*SF6 gastryck vid 20 ℃ är 0,4 bar (relativt tryck)
*Standard: IEC, ANSI, GB

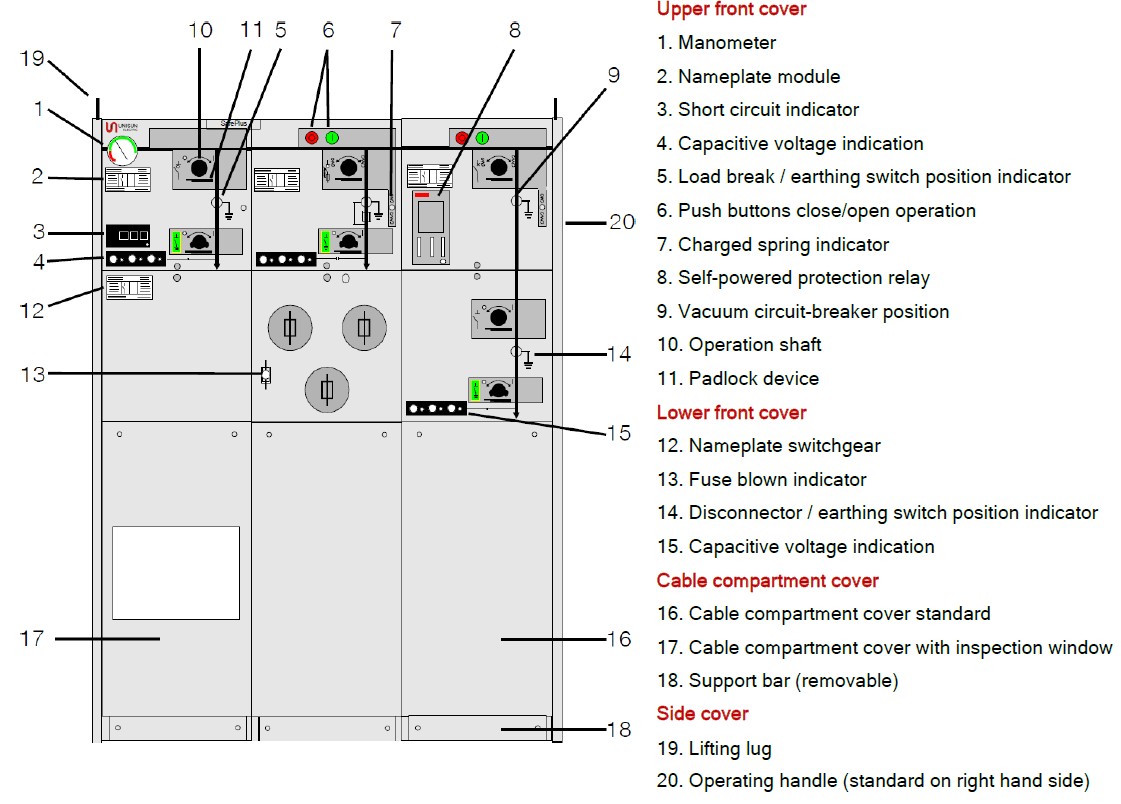

Yttre montering

Tekniskt datum för C-skåp

Finns med 42kV strömstyrka mot spänning

Tekniskt datum för F-skåp

1)         Begränsad av högspänningssäkringslänkar
2)         Tillgänglig med 42kV spänningsmotståndsspänning

Tekniskt datum för V-skåp

1)         Tillgänglig med 42kV spänningsmotståndsspänning
2)         Bero på typen av använd bussning
3)         Gränssnitt A – 12,5kA/1s, gränssnitt B – 16kA/1s

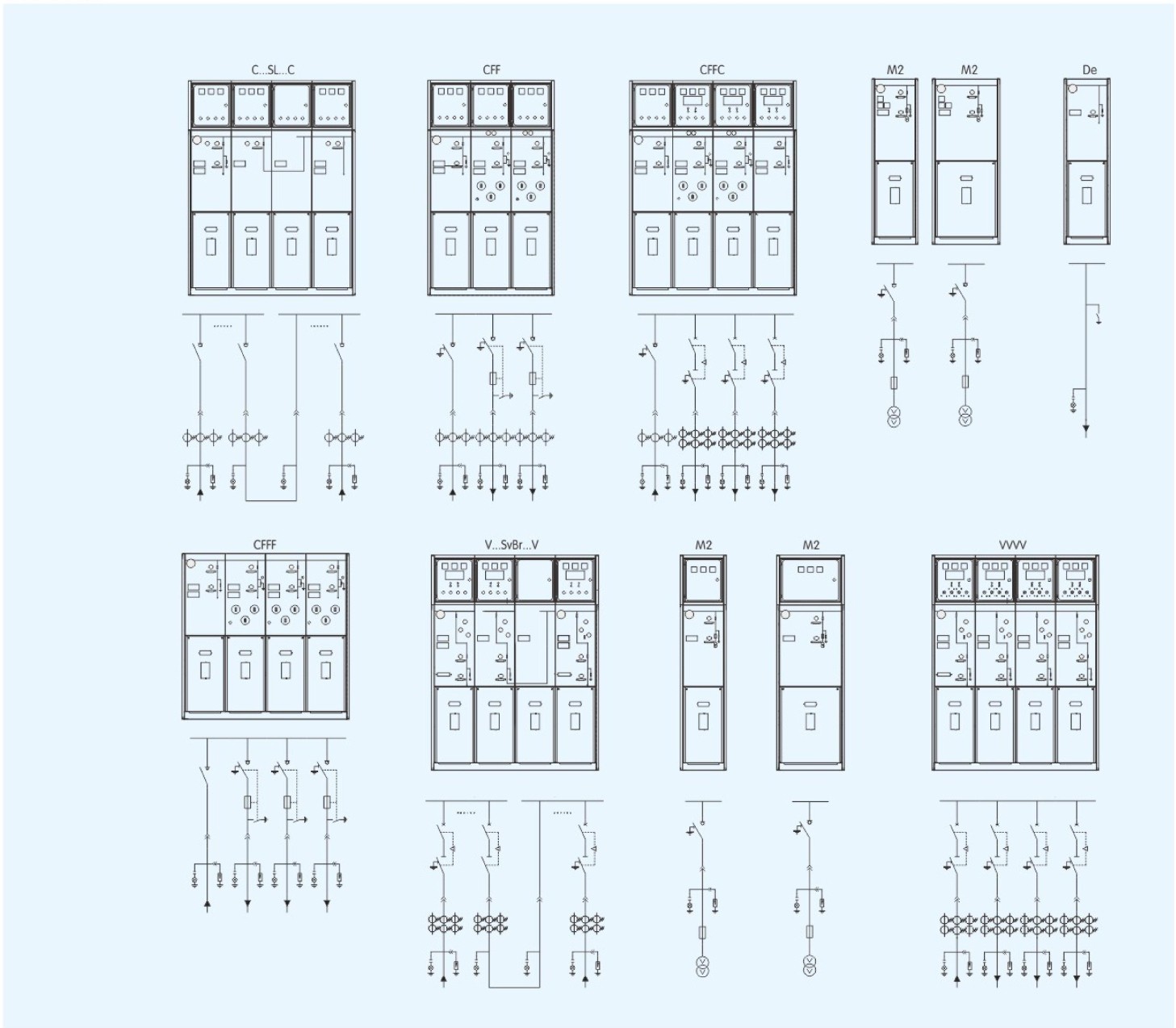

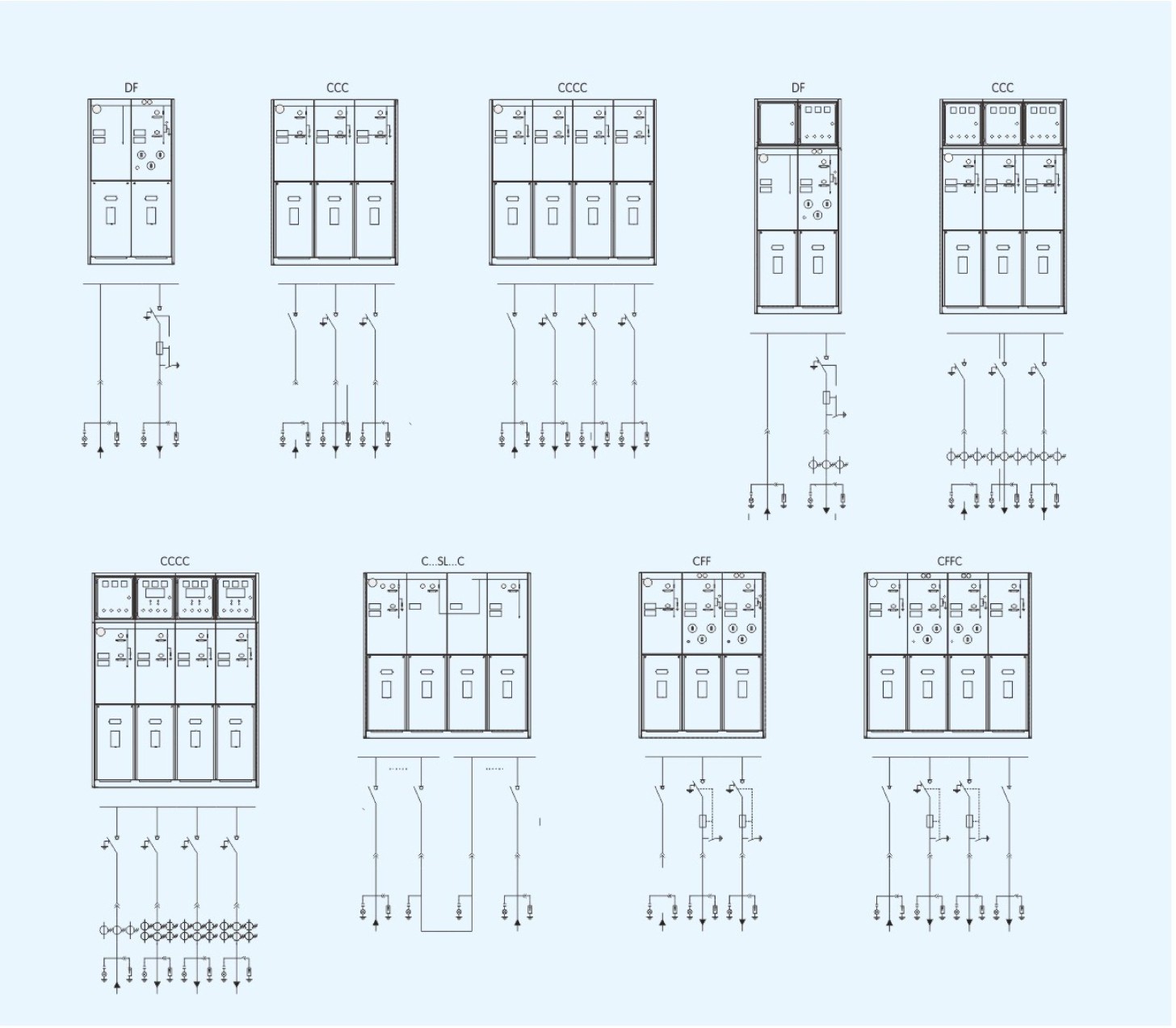

Infrastrukturdiagram

FAQ

F1: Vilken är den maximala märkspänningen för din RMU-serie?

S: Medan vår flaggskeppsmodell är 24kV-enheten, täcker vårt sortiment 3,3kV upp till 40,5kV för att möta olika internationella nätkrav.

F2: Kan jag välja mellan vakuum och SF6 effektbrytare?

A: Ja. I vårt "V"-skåp erbjuder vi båda alternativen. Vakuumbrytare är ofta att föredra för deras låga underhållsbehov, medan SF6-brytare är tillgängliga baserat på specifik belastning och miljöbehov.

F3: Hur säkerställer du att gastrycket förblir säkert?

S: Vi använder ett relativtryck på 0,4 bar (vid 20°C) och en maxgräns på 1,4 bar. Varje enhet inkluderar en tryckmätare med hjälpkontakter för fjärrövervakning och larm.

F4: Är utrustningen lämplig för tuffa utomhusmiljöer?

A: Ja. Medan RMU är en inomhusdesign, är kärnan SF6-tanken IP67-klassad. När den är inrymd i en ordentlig utomhuskiosk (kompakt transformatorstation) trivs den i områden med hög luftfuktighet eller hög förorening.
