1.Top säkerhet. Helt isolerad sluten struktur (IP67), förbättrad fasseparationsdesign, oberoende fasbrytarövervakning – uppfyller strikta säkerhetsstandarder för upphandling.

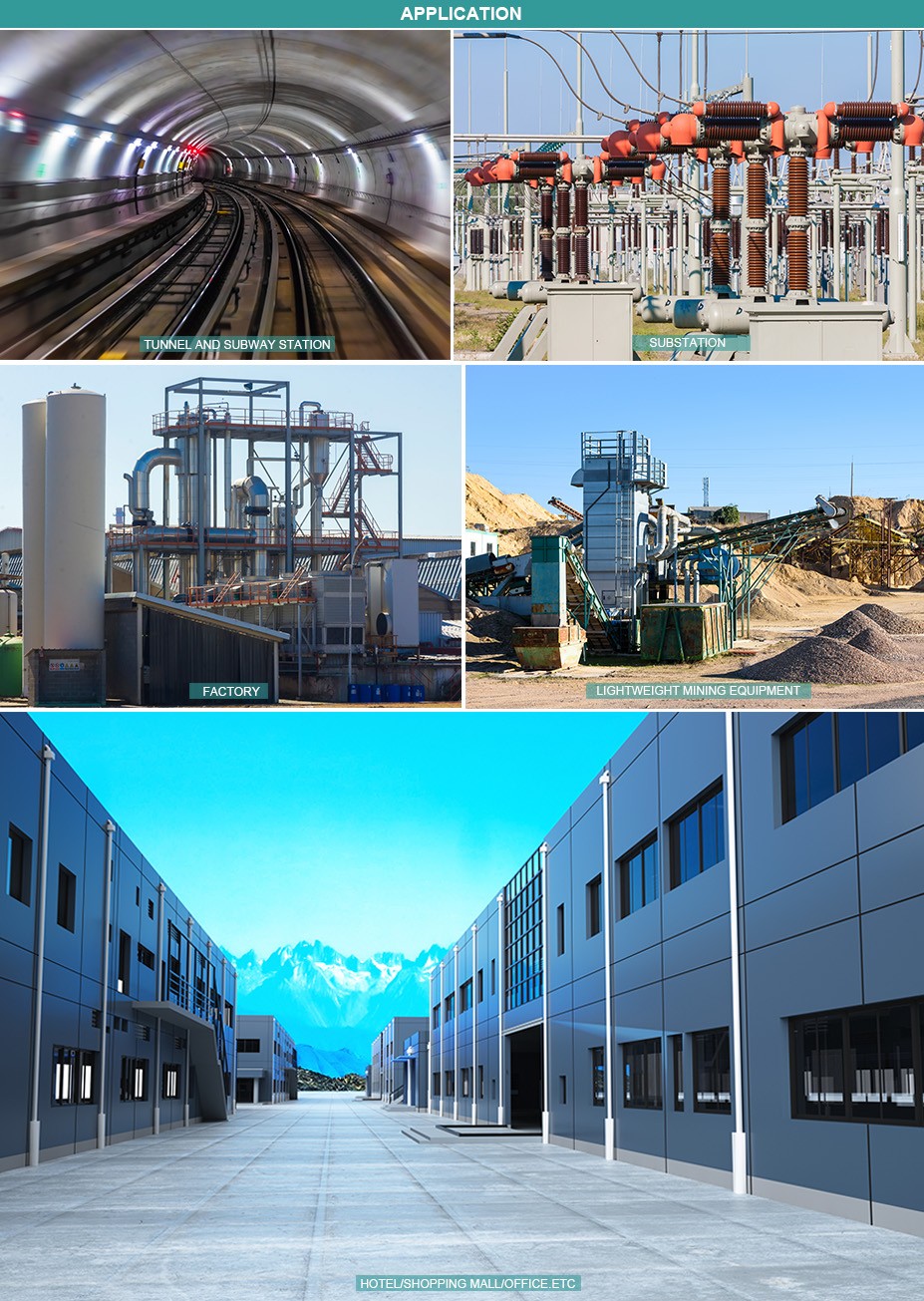

2. Anpassningsbar för alla miljöer. Comewill fabriken 12kV solid isolerad ställverk SF6 ring huvudenhet fungerar i låg/hög temperatur, hög höjd, hög luftfuktighet, korrosion, lågt belägna, explosionssäkra zoner – inga gränser för upphandlingsscenariot.
3.Flexibel och bekväm. Standard modulär design för enkel expansion/modifiering/byte. Kompakt storlek förenklar transport och underhåll efter upphandling.
4. Miljövänlig. Ersätter SF6 med epoxiharts – balanserar prestanda och miljövänlig upphandling.
1,12kV solid isolerad ställverk SF6-ringhuvudenhet tillverkad i Kina är lämplig för användning i miljöer med en höjd som inte överstiger 2000 meter.
2.Den fungerar tillförlitligt inom det relativa temperaturintervallet -40℃ till +55℃.
3. Den tål en genomsnittlig daglig luftfuktighet på högst 95 % och en genomsnittlig månatlig luftfuktighet på högst 90 %.
4. Utformningen av 12kV solid isolerad ställverk SF6-ringhuvudenhet kan motstå seismisk intensitet upp till 8 på Richterskalan.
| Namn | Enhet | Ladda omkopplarenhet | Kombinerad apparatenhet | Strömbrytare enhet | |
| Märkspänning | kV | 12 | |||
| Nominell frekv. | Hz | 50 | |||
| Märkström | A | 630 | ≤125 | 630/1250 | |
| Nominell isoleringsnivå | Strömfrekvensen tål spänning (fas-till-fas eller fas till jord) | kV | 42 | ||
| Strömfrekvensen tål spänning (mellan öppna kontakter) | 48 | ||||
| Strömfrekvensen tål spänning (kontroll- och hjälpkretsar) | 2 | ||||
| Blixtimpuls tål spänning (fas-till-fas eller fas till jord) | 95 | ||||
| Blixtimpuls tål spänning (mellan öppna kontakter) | 110 | ||||
| Bedömd korttidsmotståndsström | Huvudkrets (4s/2s) | kA | 20/25 | — | 20/25 |
| Jordningskrets(2s) |
|
17.4/21.7 | — | 17.4/21.7 | |
| Nominell toppmotståndsström | Huvudkrets | kA | 50/63 | — | 50/63 |
| Jordningskrets | 43,5/54,3 | — | 43,5/54,3 | ||
| Nominell kortslutningsbrytström | kA | — | 31.5 | 20/25 | |
| Märkkortslutningsström | kA | 50/63 | 80 | 50/63 | |
| Märköverföringsström | A | — | 1600 | — | |
| Mekaniskt liv | Lastbrytare / effektbrytare | Tider | 5000 | 5000 | 10000 |
| Frånskiljare / jordbrytare | Tider | 3000 | 3000 | 3000 | |
| Märktryck för SF6-gas (relativt värde vid 20 ℃) | Nominellt laddningstryck | MPa | 0.035 | ||
| Min. funktionellt laddtryck | 0.02 | ||||
| Skyddsgrad | Skåpskropp |
|
IP4X | ||
| Gaslåda |
|
IP67 | |||
| Årlig relativ läckagehastighet av gas | %/Å | ≤0,05 | |||
