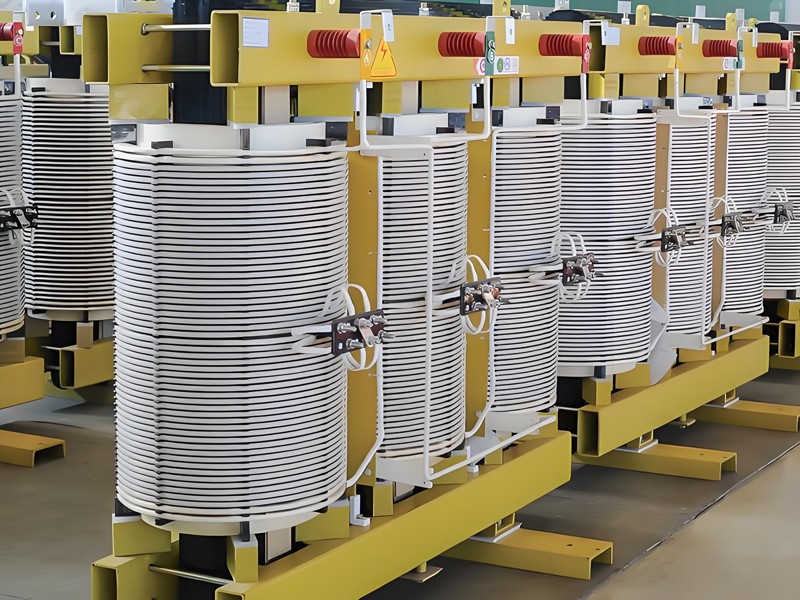

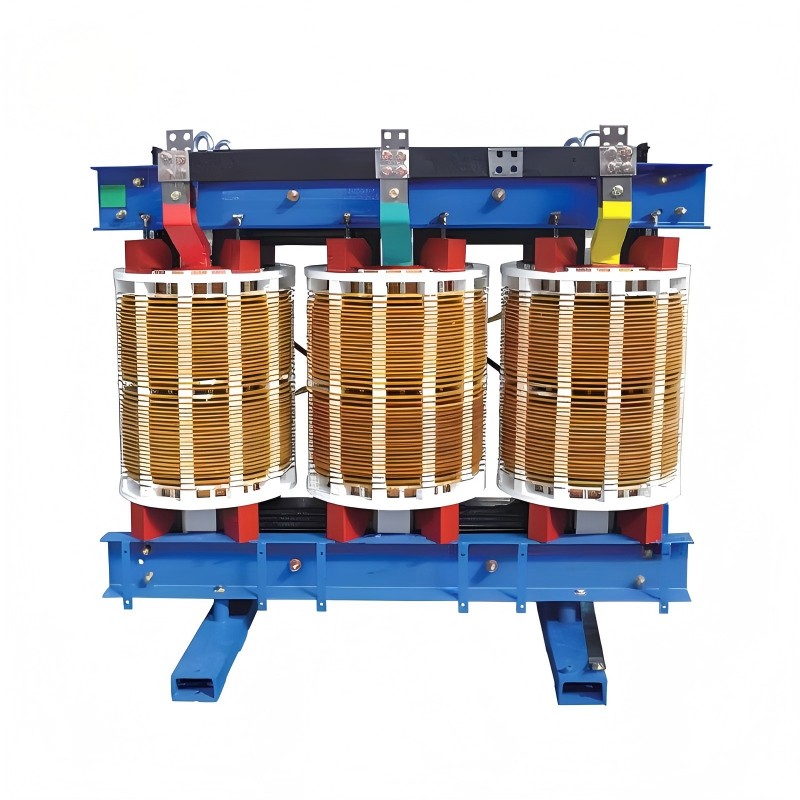

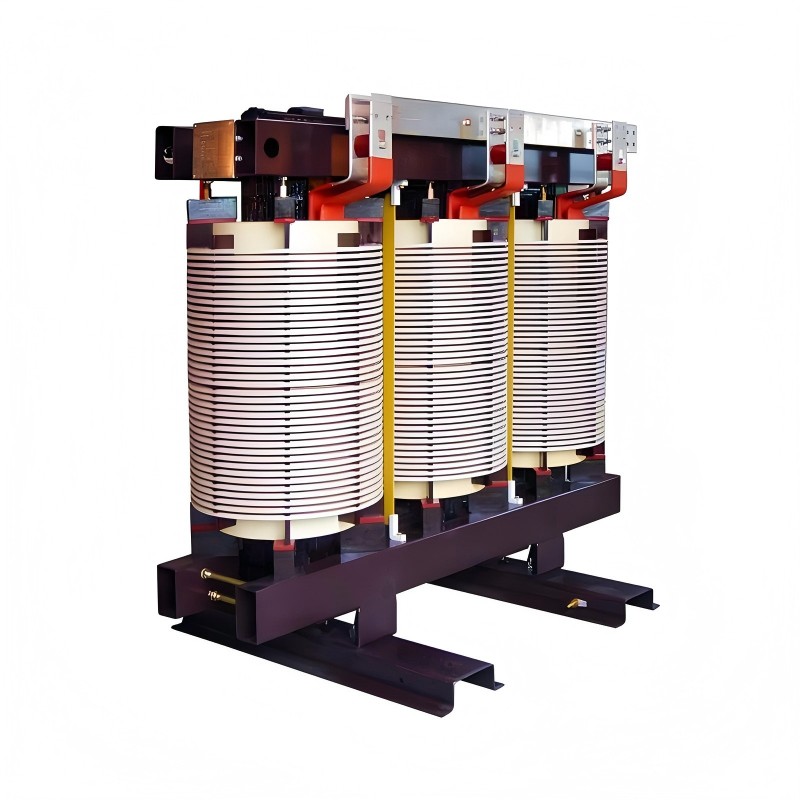

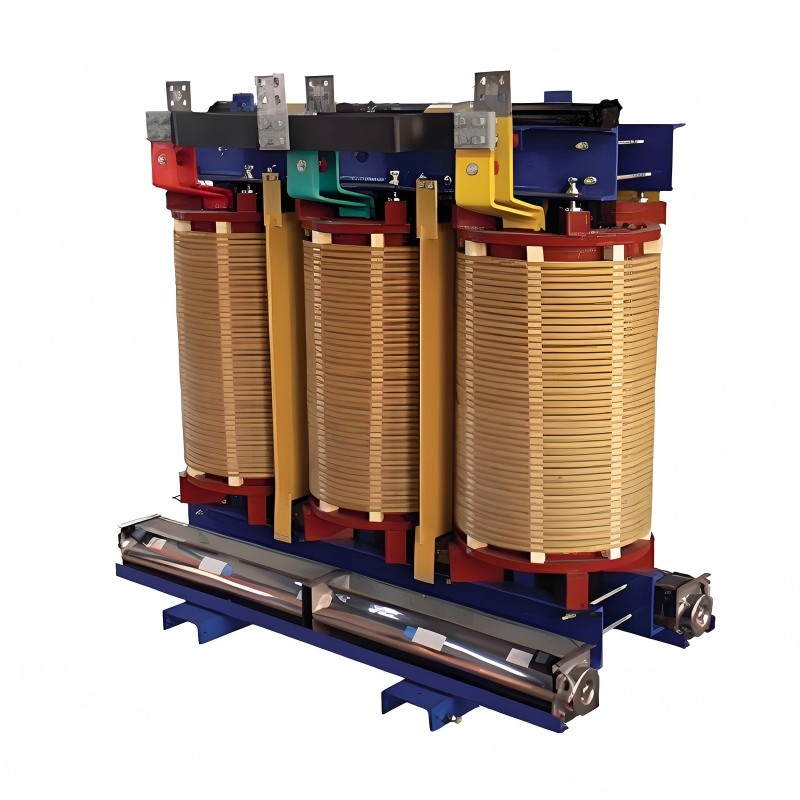

Comewill-fabrikens SGB-serie trefas icke-inkapslad torrtypstransformator är en lösning för användare som vill köpa torrtypstransformatorer för industriella och kommersiella applikationer. Designad med banbrytande isolering, magnetisk kretsoptimering och modulär konstruktion, erbjuder denna transformator hög säkerhet, effektivitet och miljöanpassning.
SGB-seriens trefasiga icke-inkapslade torrtypstransformator är en icke-inkapslad torrtypstransformator som använder avancerad vakuumtrycksimpregneringsteknik (VPI) istället för traditionell hartsgjutning. Den är speciellt utformad för:
Mellanspänning till lågspänning krafttransformation (10–35kV / 0,4kV)
Installationer inomhus och semi-utomhus
Tillämpningar som kräver hög brandsäkerhet och fuktbeständighet
SGB-seriens trefasiga icke-inkapslade torrtypstransformator integrerar flera avancerade teknologier för att säkerställa tillförlitlig och effektiv drift:
1. Avancerad magnetisk kärndesign
Högpermeabilitet laminerat silikonstål
Stegformad varvstruktur minskar kärnförlusten
Undertrycker effektivt tredje harmonisk distorsion
2. Högpresterande isoleringssystem
Dubbelt isoleringssystem (H-klass + NOMEX®)
Utmärkt termiskt motstånd och dielektrisk styrka
Beständig mot kemisk korrosion och fukt

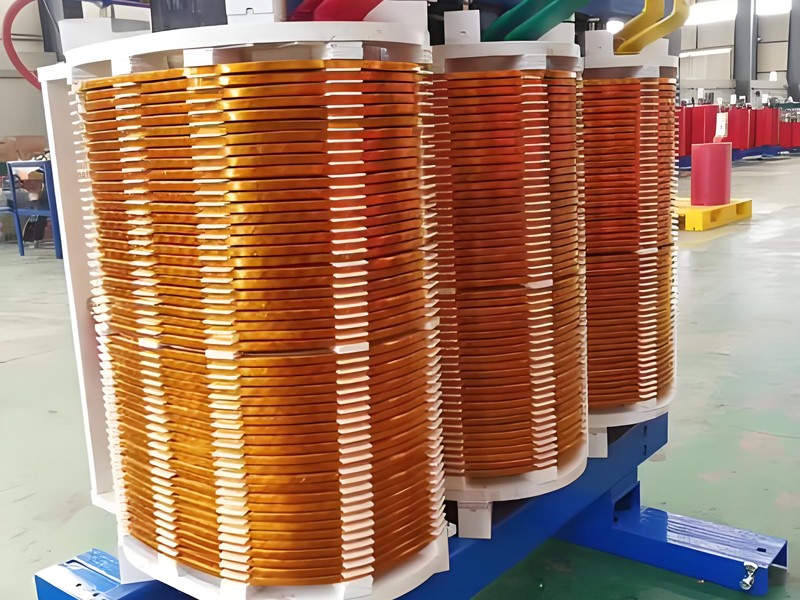

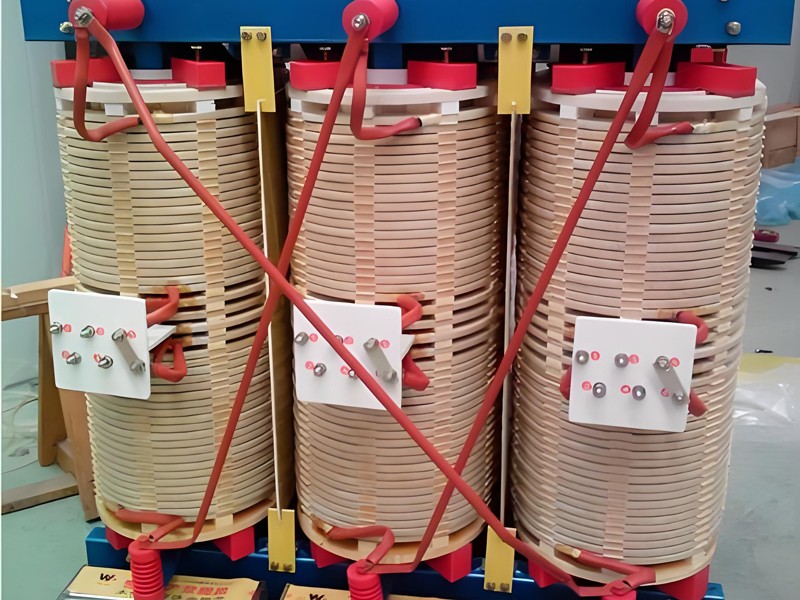

3. Optimerad lindningsstruktur
Högspänning: Skiktad kakstruktur
Lågspänning: Folielindning för jämn strömfördelning
Förbättrad kortslutningsmotstånd och mekanisk styrka
4. Effektiv värmehantering
Öppen ventilationsdesign förbättrar kylningseffektiviteten
Material med låg förlust minskar värmeutvecklingen
Stabil drift även i miljöer med >95 % fuktighet
5. VPI tillverkningsprocess
Sekundär vakuumtrycksimpregnering
Stark fuktsäker och föroreningsbeständig förmåga
Extremt låg partiell urladdning, förlängd livslängd
6. Säkerhet och miljöskydd
Ej brandfarlig och explosionssäker design
Fullt återvinningsbart material
Uppfyller internationella miljöstandarder
| Nominell kapacitet (kVA) | Märkspänning | Vektor grupp | Obelastningsförlust (W) | Lastförlust (W) | Tom ström (%) | Impedansspänning (%) | ||||||||||
| HV (kV) | Tappningsintervall (%) | LV (kV) | 11# | 12# | 13,14# | 18# | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18# | 120 ℃ | 120 ℃ | 120 ℃ | 145 ℃ | |||||||
| 100 | 6 6,3 6,6 10 10,5 11 | ±5 Eller ±2 X 2,5 | 0.4 | Dyn11 eller Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
Offshoreplattformar och marina miljöer
Kemiska och petrokemiska anläggningar
Höghus kommersiella byggnader och datacenter
Flygplatser, sjukhus och järnvägssystem
Industriella tillverkningsanläggningar
Fuktiga eller högtemperaturområden (tropiska klimat)
Den modulära och öppna strukturen gör underhållet av SGB-seriens trefas icke-inkapslade torrtypstransformator enkelt och kostnadseffektivt:
Regelbunden inspektion
Kontrollera om det har samlats damm och rengör ventilationskanalerna
Inspektera anslutningarna för att se om de är lösa eller överhettade
Miljöövervakning
Sörj för ordentlig ventilation och undvik överdriven kontaminering
Håll fuktigheten inom rekommenderade gränser när det är möjligt
Elektrisk provning
Mät isolationsresistansen regelbundet
Övervaka belastningsförhållanden och temperaturökning
Förebyggande underhåll
Rengör lindningar och kärnytor
Inspektera för tecken på korrosion eller isoleringsförsämring
