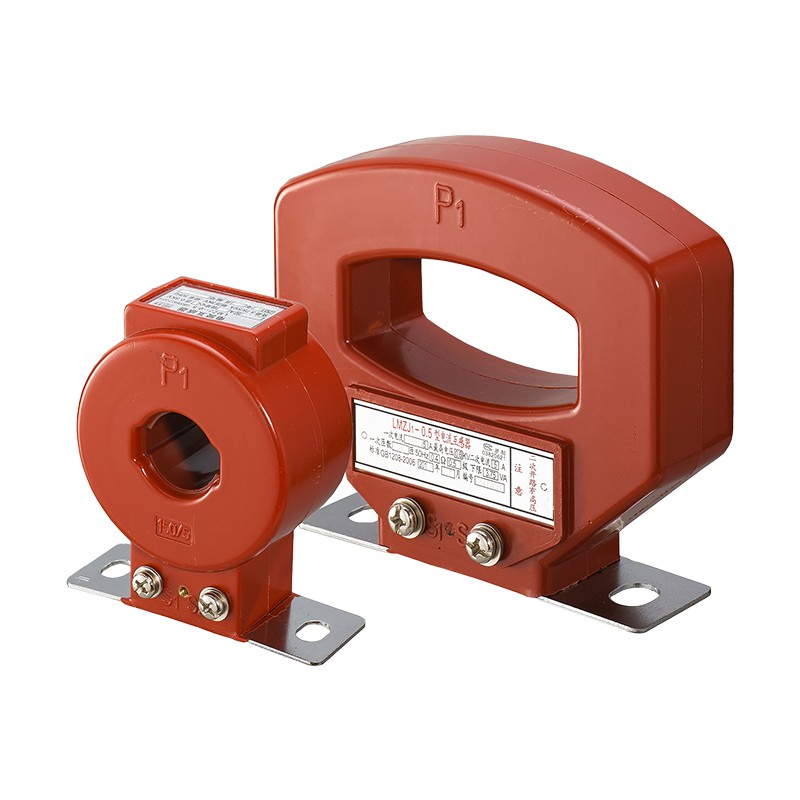

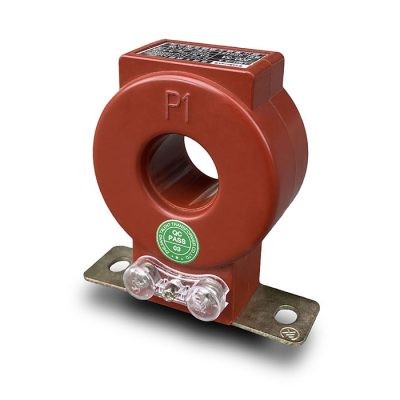

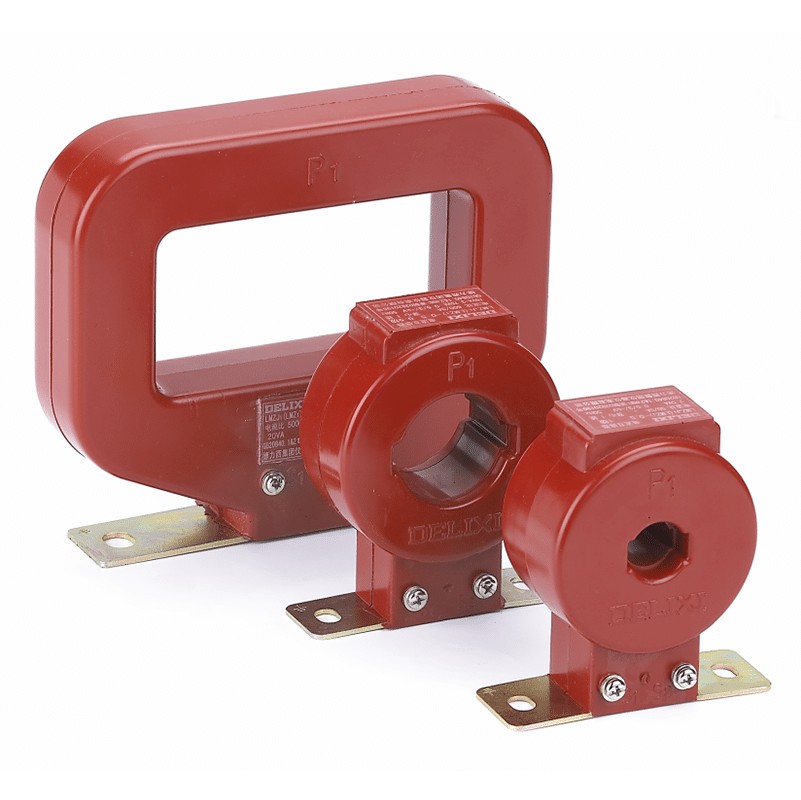

Som den professionella tillverkaren i Kina vill Comewill förse dig med en skräddarsydd LMZJ1-0.5 strömtransformator, som är förfinad med hjälp av hartsisoleringsgjutningsteknik och använder ett installationsläge för fast bottenplatta. Med bättre driftstabilitet och långvarig hållbarhet sparar det underhållskostnader för inköpspartners från roten. Den tillhandahåller flera högprecisionsväxelalternativ på 0,2, 0,5, 0,2s och 0,5s, vilket enkelt täcker differentierade applikationsbehov i olika scenarier.
Den kompakta strukturella designen gör installationen och driftsättningen mer flexibel, och det dubbla stödet av säkerhetskonfiguration på toppnivå och ultralång livslängd gör LMZJ1-0.5 Current Transformer till ett pålitligt val i moderna lågspänningssystem. Det är värt att nämna att denna lågspänningstransformator har utmärkt högtemperaturbeständighet och föroreningsbeständighet och kan upprätthålla stabil drift även i tuffa miljöer, vilket maximerar värdet av varje upphandlingsinvestering.
Kärnan i LMZJ1-0.5 Current Transformator är en cirkulär järnkärna gjord av kallvalsade orienterade kiselstålplåtar - denna precisionslindningsdesign är nyckeln till att maximera magnetisk effektivitet och lägga grunden för tillförlitlig drift.
Sekundärlindningen är jämnt lindad runt denna cirkulära järnkärna, som är ett noggrant designat arrangemang som säkerställer konsekvent prestanda under alla driftsförhållanden och eliminerar ojämna utgångsproblem.
Det centrala fönstret löper genom mitten av produkten och är designat för sömlös integration av samlingsskenor, medan den stadiga basen i botten ger en säkrare och stabilare monteringspunkt för produkten, vilket gör den enkel att installera.
Hela komponenten är gjuten av omättat hartsisoleringsmaterial. Detta robusta hölje förbättrar inte bara hållbarheten, utan förbättrar också säkerheten och skyddar interna komponenter från miljöpåverkan, vilket gör transformatorn motståndskraftig i olika arbetsmiljöer.
| Elektrisk parameter | Mekanisk parameter | ||
| Frekvens | 50/60Hz | Fall | PC/UL94-V0 |
| Bedömd ingång | 5A-5000A | Spole | PBT |
| Mätområde | 5% In-120% In | Kärna | Silikonstål |
| Nominell utgång | 1A, 5A | Konstruktion | Skruva |
| Spänningsförhållande | 0,72KV (AC) | Drifttemp | －25℃～＋75℃ |
| Dielektrisk styrka | 3,0KV/1mA/1min | Driftfuktighet | ≤85 % |
| Isolationsmotstånd | DC500V/100MΩ min | Utgångsanslutning | Terminal |
| Modell | Primär / Sekundär | Samlingsskenas håldimensioner (mm) | Nominell börda (VA) | Noggrannhetsklass | Märkspänning |
| LMZJ1-0,5 30 | 5/5A~300/5A | ø=31mm | 2,5~5 | 0,2S 0,5S 0,5 | 0,72KV(AC) |
| LMZJ1-0,5 35 | 5/5A~300/5A | ø=35 mm | 2,5~5 | 0,2S 0,5S 0,5 | 0,72KV(AC) |
| LMZJ1-0,5 40 | 200/5A~500/5A | ø=42mm | 5 | 0,2S 0,5S 0,5 | 0,72KV(AC) |
| LMZJ1-0,5 50 | 400/5A~600/5A | ø=56mm | 5 | 0,2S 0,5S 0,5 | 0,72KV(AC) |
| LMZJ1-0,5 80 | 750/5A~1200/5A | ø=83 mm | 10~20 | 0,2S 0,5S 0,5 | 0,72KV(AC) |
| LMZJ1-0,5 100 | 800/5A~2000/5A | ø=102mm | 10~30 | 0,2S 0,5S 0,5 | 0,72KV(AC) |
| LMZJ1-0,5 140 | 2000/5A~4000/5A | ø=142mm | 15~30 | 0,2S 0,5S 0,5 | 0,72KV(AC) |
| LMZJ1-0,5 180 | 5000/5A~6000/5A | ø=182mm | 15~30 | 0,2S 0,5S 0,5 | 0,72KV(AC) |

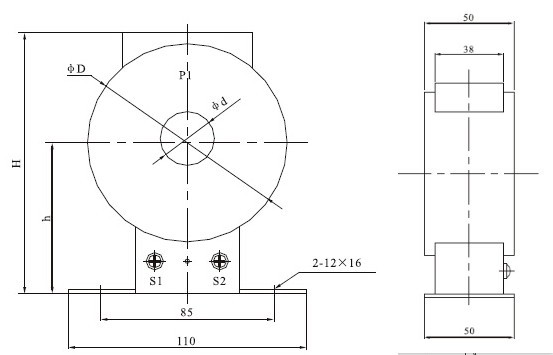

| Typ | Aktuellt förhållande | H | h | φD | φd |
| LMZ1-0,5 | 5-300/5 | 117 | 68 | 90 | 30 |

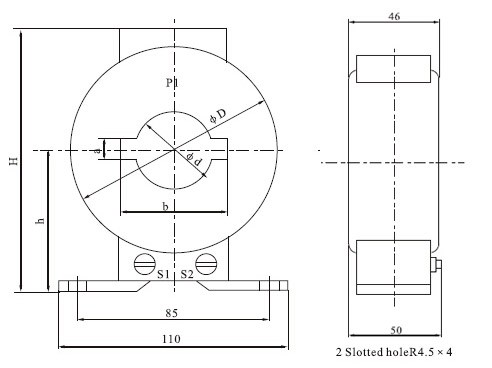

| Typ | Aktuellt förhållande | H | h | φD | φd | a | b |
| LMZJ1-0,5 | 5-300/5 | 118 | 70 | 91 | 32 | 10 | 41 |
| 400-600/5 | 128 | 75 | 97 | 43 | 12 | 52 |

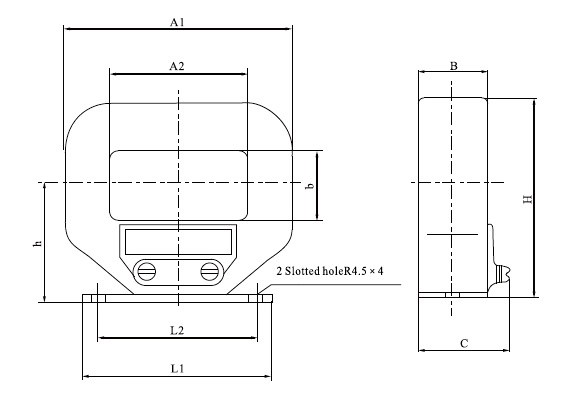

| Typ | Aktuellt förhållande | A1 | A2 | B | h | H | L1 | L2 | C | b |
| LMZJ1-0,5 | 1000/51200/51500/5 | 172 | 104 | 30 | 80 | 140 | 156 | 123 | 41 | 50 |
| 2000/53000/5 | 216 | 140 | 42 | 102 | 182 | 175 | 150 | 46 | 70 | |
| 4000/55000/5 | 238 | 150 | 55 | 117 | 220 | 230 | 180 | 60 | 94 |
