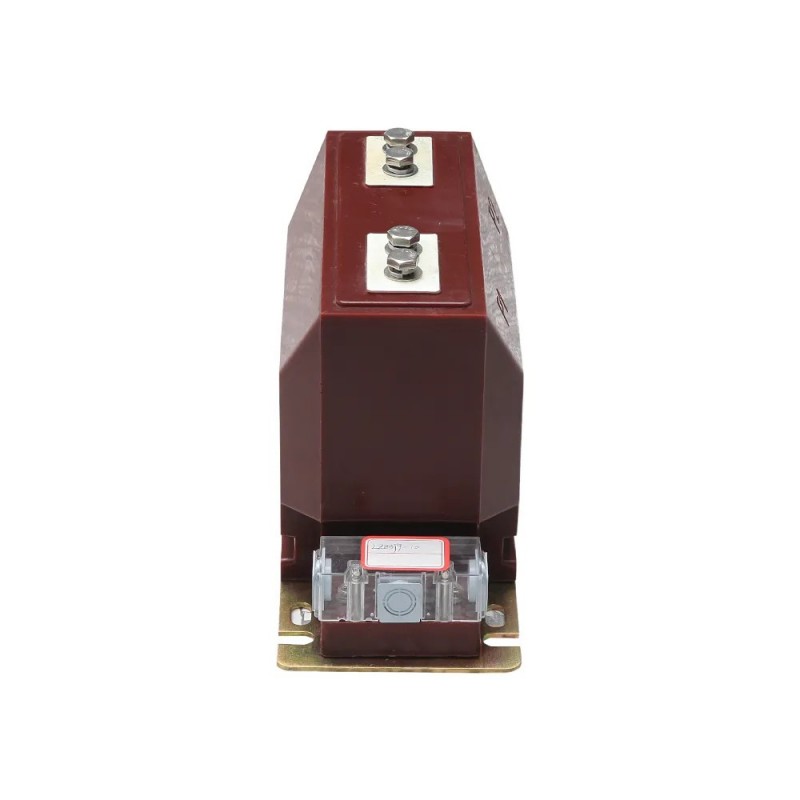

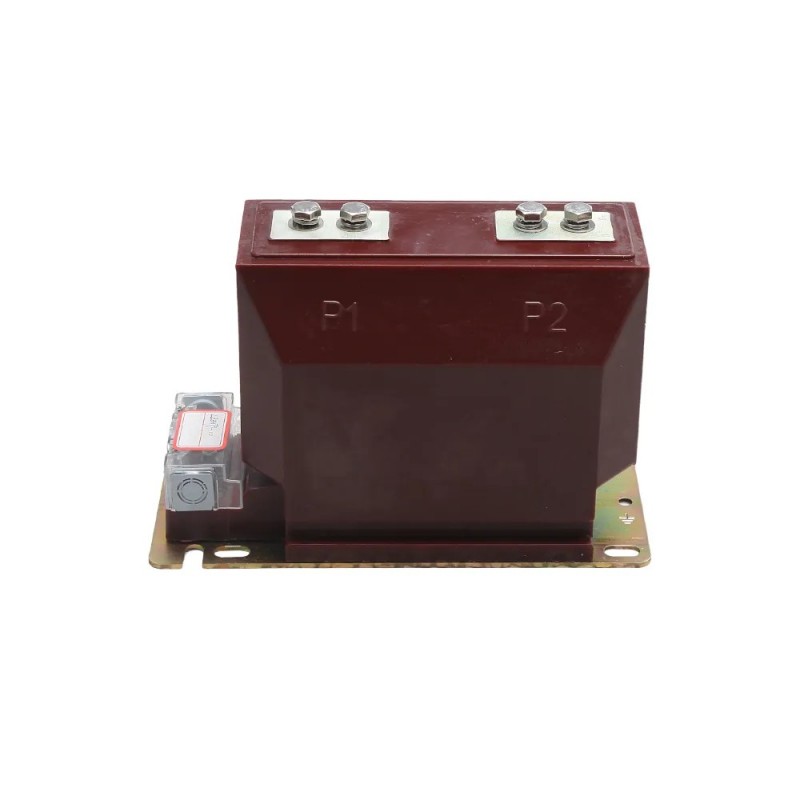

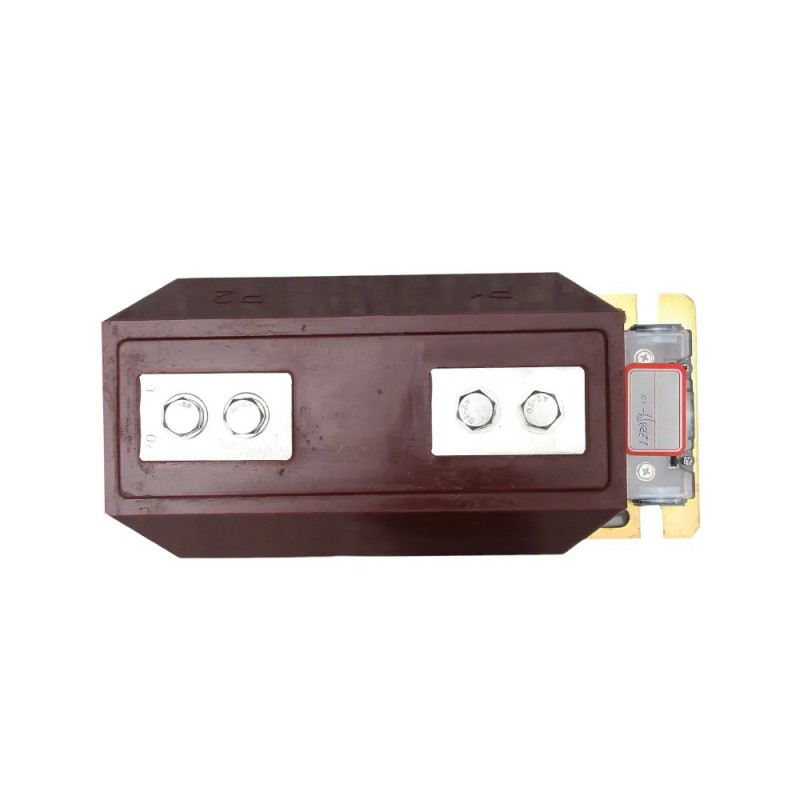

LZZBJ 9-10A strömtransformator

Comewill är en av framstående tillverkare, tillverkare och exportörer av LZZBJ 9-10A strömtransformator, som antar en integrerat tätad gjuten isoleringspelarstruktur. Den är speciellt utformad för mätning av ström och elektrisk energi, samt reläskyddsapplikationer, i AC-kretsar med en märkfrekvens på 50Hz och en märkspänning på 10kV.

Skicka förfrågan

Produktbeskrivning

Som den professionella tillverkaren i Kina vill Comewill ge dig högkvalitativa LZZBJ 9-10A strömtransformatorprestanda som uppfyller IEC-standarderna och GB1208-2006 Current Transformer-standarden.
Nominell isoleringsnivå: 12/42/75kV
Lasteffektfaktor: cosΦ=0,8 (släpande)
Märkfrekvens: 50Hz
Märk sekundärström: 5A, 1A
Partiell urladdningsnivå: Den uppfyller kraven i GB5583-85 standard, med partiell urladdning som inte överstiger 20pC.

Nyckelfunktioner

Denna LZZBJ 9-10A strömtransformator antar en struktur av pelartyp. Den har helt sluten epoxihartsgjutning, erbjuder utmärkt föroreningsbeständighet och fuktbeständighet, och är även lämplig för tropiska regioner.
Transformatorn kräver inget speciellt underhåll, bara regelbunden rengöring av ytdamm.
Med helt sluten epoxiharts gjutning har strömtransformatorn kompakt storlek och pålitlig kvalitet. Den är anpassningsbar till alla installationsplatser och kan monteras i alla riktningar.

Specifikation

Typ	LZZBJ9-10C1							LZZBJ9-10C2
	Noggrannhetsklass	Nominell sekundär utgång				1 sekund värmeström	Dynamisk ström	Noggrannhetsklass	Nominell sekundär utgång				1 sekund värmeström	Dynamisk ström
		0,2/0,2S	0,5/0,5S	10P10	10P15				0,2/0,2S	0,5/0,5S	10P10	10P15
5	0,2S/10P ,0,2/10P ,0,2S/0,5 ,0,2/0,5 ,0,5S/10P ,0,5/10P	10	10	15	10	2	5	0,2S/10P ,0,2/10P ,0,2S/0,5 ,0,2/0,5 ,0,5S/10P ,0,5/10P	10	20	20	20	0.5	1.25
10						4	10						1	2.5
15						6	15						1.5	3.75
20						8	20						2	5
30						12	30						3	7.5
40						16	40						4	10
50						20	50						5	12.5
75						32	60						7.5	18.75
100						45	112.5						21	52.5
150													31.5	80
200
300					15								45	112.5
400
500												15	63	130
600						63	130
800												20
1000										30
1200						80	160						80	160
1500									30	40		30	100	160
2000										60	30
2500
3000
3150

Typ	LZZBJ9-10C1				LZZBJ9-10C2
	Noggrannhetsklass	Nominell sekundär utgång	1 sekund värmeström	Dynamisk ström	Noggrannhetsklass	Nominell sekundär utgång	1 sekund värmeström	Dynamisk ström
	Noggrannhetsklass	Nominell sekundär utgång	1 sekund värmeström	Dynamisk ström	Noggrannhetsklass	Nominell sekundär utgång	1 sekund värmeström	Dynamisk ström
10-15-20	0.2S/0.2S/0.2S/10P10,0.2/ 0.2 /0.2/10P10,0.5/ 0.2/ 0.2/10P10, 0.5/0.5/0.5/10P10, 0.5S/0.5S/0.10/0.5S	10/10/15/15 , 10/10/15/15 ,10/10/15/15 ,10/10/15/15 ,10/10/15/15	2.7	4.5	0.2S/0.2S/0.2S/10P10,0.2/ 0.2 /0.2/10P10,0.5/ 0.2/ 0.2/10P10, 0.5/0.5/0.5/10P10, 0.5S/0.5S/0.10/0.5S	10/10/15/20,10/1	0.5	1.25
15-20-30			4.2	6.6		0/15/20,10/10/1	1	2.5
20-30-40			6	9		5/15,10/10/15/	1.5	3.75
30-40-50			9	11.5		20,10/10/15/20	2	5
40-50-75			11.3	16.5			3	7.5
50-75-100			16.8	22			4	10
75-100-150			24	33			5	12.5
100-150-200			33.6	45			7.5	18.75
150-200-300			45	63			21	52.5
200-300-400			45	80			31.5	80
300-400-500			45	100			45	112.5
400-500-600	0.5/0.2/0.2/10P10 ,0.5/0.5/0.5/10P10 ,0.2S/0.2S/0.2S/10P10 ,0.5S/0.5S/0.5S/10P10 ,0.5/0.2/0.2/10	15/15/20/25 , 15/15/20/25 ,15/15/20/25 ,15/15/20/25 ,15/15/20/25	80	130	0.5/0.2/0.2/10P10 ,0.5/0.5/0.5/10P10 ,0.2S/0.2S/0.2S/10P10 ,0.5S/0.5S/0.5S/10P10 ,0.5/0.2/0.2/10	15/15/20/30,1	63	130
500-600-800						5/15/20/30,15/15/	63	130
800-1000-1200						20/30,15/15/20/	80	160
1200-1500-2000						30,15/15/15/30	100	160
1500-2000-2500							100	160
2000-2500-3000							100	160

Typ	LZZBJ9-10C1		LZZBJ9-10C1		1 sekund värmeström	Dynamisk ström
Märk primärström	Noggrannhetsklass och maximal märkeffekt		Noggrannhetsklass och maximal märkeffekt
Märk primärström	Noggrannhetsklass och maximal märkeffekt		Noggrannhetsklass och maximal märkeffekt
5,10,15,20	0,2/0,5/10P10, 0,5/0,5/10P10	20/10/10, 20/20/1	0,2/0,5/10P10, 0,5/0,5/10P10	20/10/10, 20/20/10	100 Iln	205 Iln
,30,40,50,75	,0,5/10P10/10P10	0,20/10/10	,0,5/10P10/10P10	,20/15/15

100	0,2/0,5/10P10, 0,5/0,5/10P1	20/10/10, 20/20/1	0,2/0,5/10P10, 0,5/0,5/10P10	20/10/10, 20/20/10	21	52.5
	0,0,5/10P10/10P10	0,20/10/10	,0,5/10P10/10P10	,20/15/15

150200	0,2/0,5/10P10, 0,5/0,5/10P10	20/10/10, 20/20/1	0,2/0,5/10P10, 0,5/0,5/10P1	20/10/10, 20/20/10	31.5	80
	,0,5/10P10/10P10	0,20/10/10	0,0,5/10P10/10P10	,20/15/20

300400	0,2/0,5/10P10, 0,5/0,5/10P10	20/10/10, 20/20/1	0,2/0,5/10P10, 0,5/0,5/10P1	20/10/10, 20/20/10	45	112.5
	,0,5/10P10/10P10	0,20/10/10	0,0,5/10P10/10P10	,20/15/20

500	0,2/0,5/10P10, 0,5/0,5/10P10	20/10/10, 20/20/10	0,2/0,5/10P10, 0,5/0,5/10P1	20/10/15, 20/20/15	63	130
	,0,5/10P10/10P10	,20/10/10	0,0,5/10P10/10P10	,20/15/25

600	0,2/0,5/10P10, 0,5/0,5/10P1	20/10/15, 20/20/1	0,2/0,5/10P10, 0,5/0,5/10P1	20/10/20, 20/20/20	63	160
	0,0,5/10P10/10P10	5,20/10/10	0,0,5/10P10/10P10	,20/15/20

800	0,2/0,5/10P10, 0,5/0,5/10P10	20/10/15, 20/20/15	0,2/0,5/10P10, 0,5/0,5/10P1	20/10/20, 20/20/20	63	160
	,0,5/10P10/10P10	,20/10/15	0,0,5/10P10/10P10	,20/15/20

1000,1200	0,2/0,5/10P10, 0,5/0,5/10P10	10/30/15, 30/30/15	0,2/0,5/10P10, 0,5/0,5/10P1	30/10/20, 20/30/20	80	160
	,0,5/10P10/10P10	,30/10/15	0,0,5/10P10/10P10	,30/15/20

1500,1600	0,2/0,5/10P10, 0,5/0,5/10P10	20/30/15,30/30/15	0,2/0,5/5P15, 0,5/0,5/10P1	30/40/20, 40/40/20	100	160
	,0,5/10P10/10P10	,30/10/15	5,0,5/5P10/5P15	,40/15/15

2000	0,2/0,5/10P10, 0,5/0,5/10P10	20/30/15,30/30/15	0,2/0,5/5P15, 0,5/0,5/10P1	30/60/30,60/60/60	100	160
	,0,5/10P10/10P10	,30/10/15	5,0,5/5P10/5P15	,60/20/20

2500	0,2/0,5/10P10, 0,5/0,5/10P10	20/30/20, 30/30/20	0,2/0,5/5P15, 0,5/0,5/10P1	30/60/30,60/60/3	100	160
2500	,0,5/10P10/10P10	,30/10/15	5,0,5/5P10/5P15	0,60/20/20	100	160
3000,3150			0,2/0,5/5P15, 0,5/0,5/10P1	30/60/20,60/60/2	100	160
3000,3150			5,0,5/5P10/5P15	0,60/15/15	100	160

Typ	Märk primärström	Noggrannhetsklass	Nominell uteffekt			1 sekund värmeström	Dynamisk ström
			0.2	0.5	10P
LZZBJ9-10C5	5-300	0,2/0,5,0,2/10P20,0,5/10P20	20	40	40	0.5	1.25
	400					1	2.5
	500					1.5	3.75
	600	0,2/0,5,0,2/10P25,0,5/10P25	20	40	40	2	5
	800					3	7.5
	1000					4	10
	1200	0,2/0,5,0,2/10P30,0,5/10P30	40	40	40	5	12.5
	1250
	1500					7.5	18.75
	1600
	2000					21	52.5
	2500					31.5	80
	3000					31.5	80
	3150
