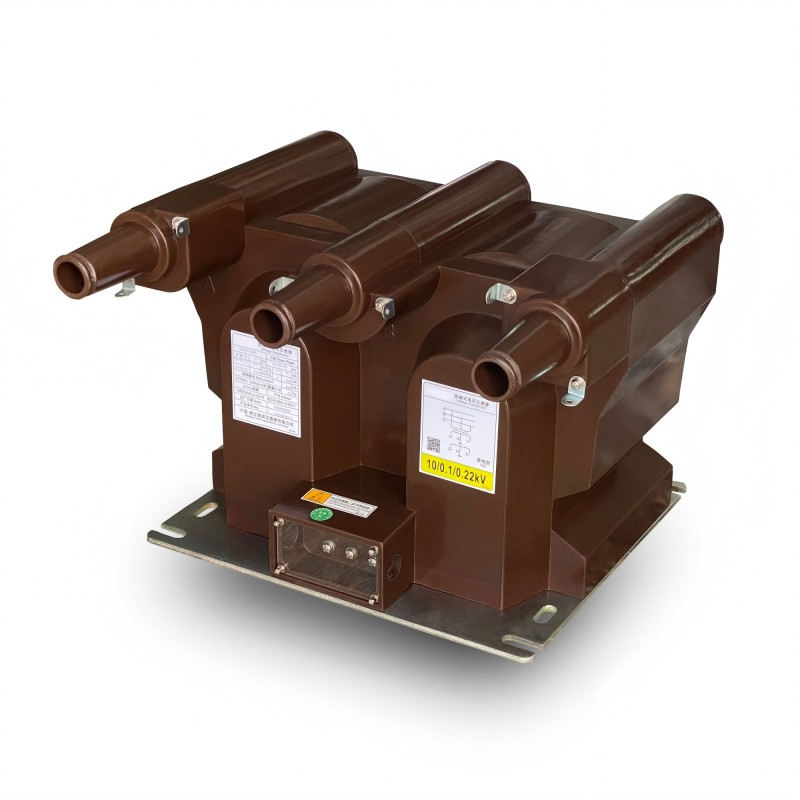

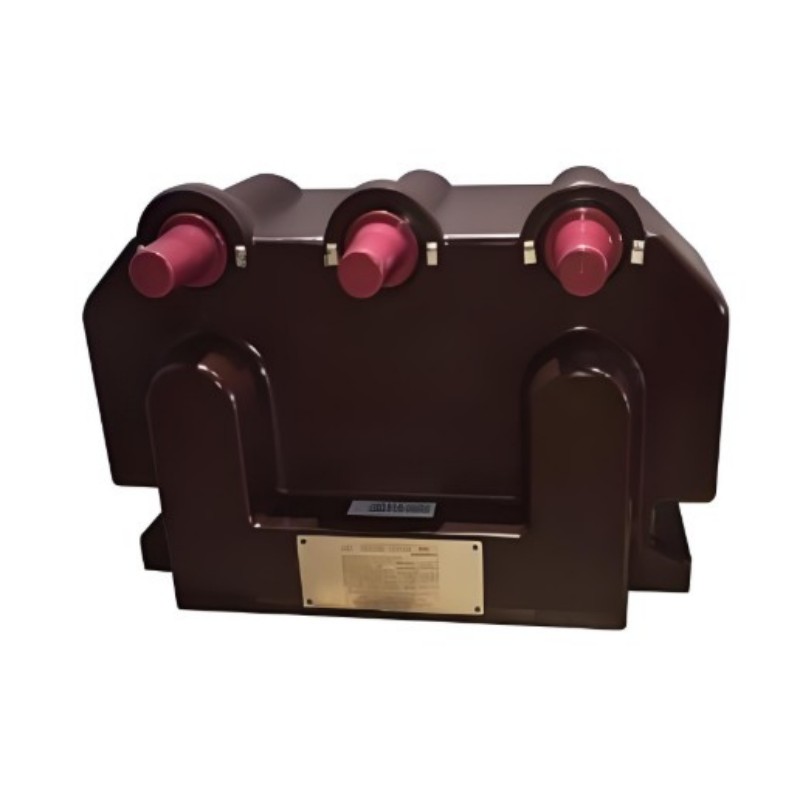

JSZV18-24R Spänningstransformator

Med många års erfarenhet av produktion av JSZV18-24R spänningstransformator, kan Welcome (Wenzhou) Electric Co., Ltd. leverera ett brett utbud av 0,72-40,5kV inomhusspänningstransformator. Vår denna transformator har en strukturdesign och applikationsscenarier som är särskilt skräddarsydda för kraven på mellanspänningssystem:

Denna transformator antar en helt sluten epoxihartsgjutisoleringsstruktur, som omsluter den primära lindningen, sekundärlindningen och den cirkulära järnkärnan inuti, och har förmågan att motstå föroreningar och fukt direkt. Produkten är också utrustad med en armbågsformad plugg, som inte bara förbättrar miljötätningen, utan också gör installationen enklare, och kablage på plats kräver inte mycket ansträngning.

Kvalitetsspänningstransformatorn JSZV18-24R är speciellt designad för inomhusscenarier där nollpunkten inte är jordad. Oavsett om det är att mäta ström, beräkna elektrisk energi eller göra reläskydd kan det vara till stor nytta. Kan anpassas till frekvenser på 50Hz eller 60Hz, klarar av upp till 24kV utrustningsspänning, och kan utföra spänningsövervakning i mellanspänningssystem med stabilitet och noggrannhet, vilket helt uppfyller kraven på plats.

Huvudsaklig teknisk parameter

1. Nominell primärspänning: valfri 20kV eller 22kV, lämplig för olika spänningskrav för mellanspänningssystem;
2. Nominell sekundärspänning: Det finns tre specifikationer: 100V, 100/100V och 100/220V, som kan matchas med olika ledningar för sekundärutrustning;
3. Nominell spänning för restspänningslindning: täcker 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V, uppfyller speciella krav såsom jordningsskydd;
4. Lasteffektfaktor: cos Φ=0,8 (hysteres), överensstämmer med belastningsegenskaperna hos konventionella sekundära kretsar;
5.Utförandestandarder: Följ antingen IEC60044-2:2003 eller IEC61869-1&3, med prestanda och kvalitet som benchmarkerade mot internationella standarder.

Andra tekniska parametrar se gärna följande:

Anmärkningar: På förfrågan levererar vi gärna transformatorer som uppfyller andra standarder eller har icke-standardiserade tekniska specifikationer.

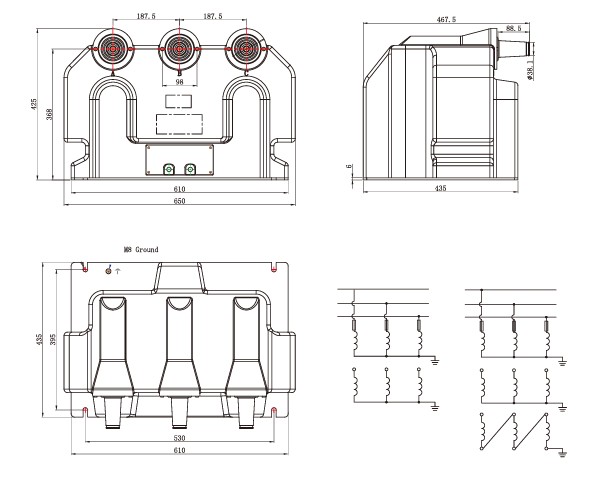

Konturritning

Nyckelfunktioner

Welcome (Wenzhou) Electric Co., Ltds JSZV18-24R spänningstransformator med sina solida prestandafördelar är lämplig för mellanspänningssystemkrav. De specifika höjdpunkterna är följande:

1. Bred spänningsanpassningsförmåga
Bedömd till 24kV, JSZV18-24R Spänningstransformator hanterar betydande spänningsfluktuationer, vilket säkerställer stabil övervakning och exakt utsignal under transienter eller systemreglering.

2. Snabbt svar
Fångar snabbt spänningsförändringar och skickar omedelbart signaler till skyddsenheter, vilket möjliggör snabb felrensning och förbättrad systemtillförlitlighet.

3.Låg hysteresförlust
Avancerade magnetiska material och optimerad design minskar energiförlusten, förbättrar effektiviteten, minimerar värmeutvecklingen och förlänger livslängden.

Oavsett om det är ett scenario med frekventa spänningsfluktuationer eller ett mellanspänningssystem med krav på svarshastighet och energiförbrukning kan denna transformator hålla i sig. Om du vill veta de specifika anpassningsdetaljerna för scenariot, säg det bara direkt!
