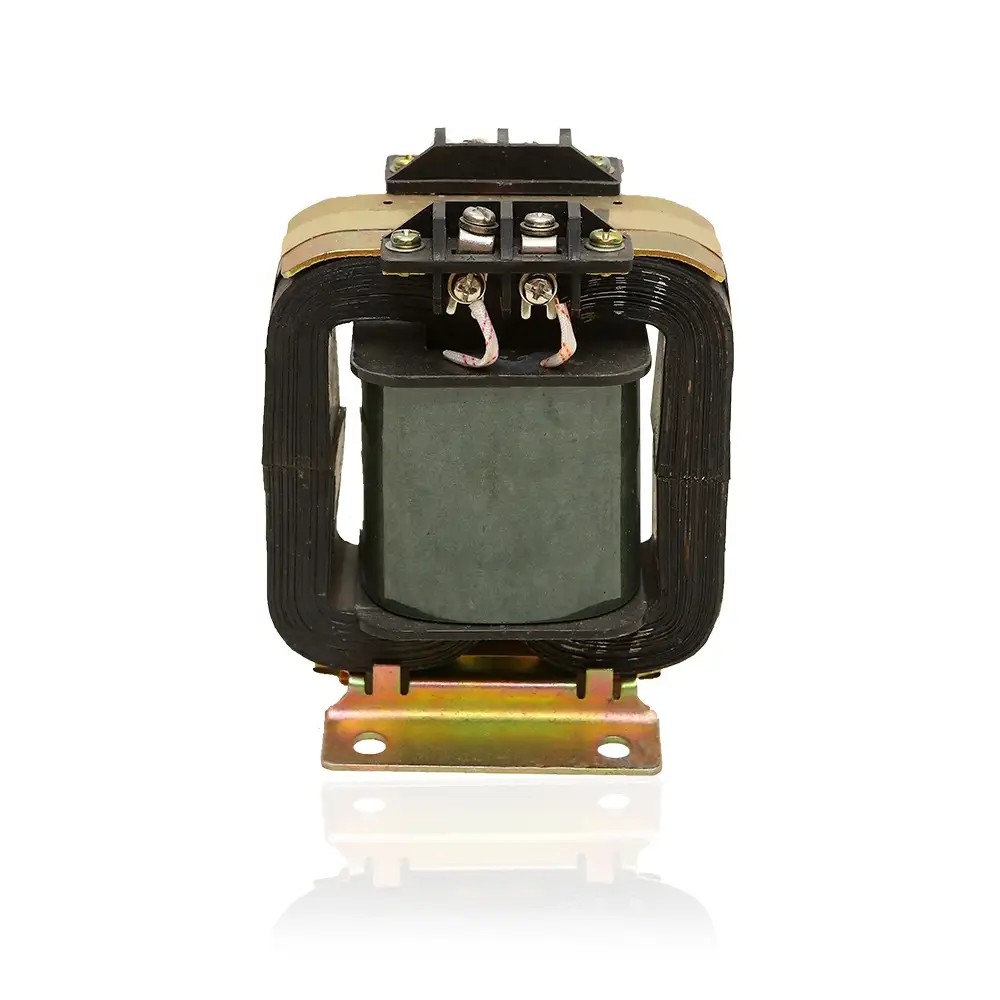

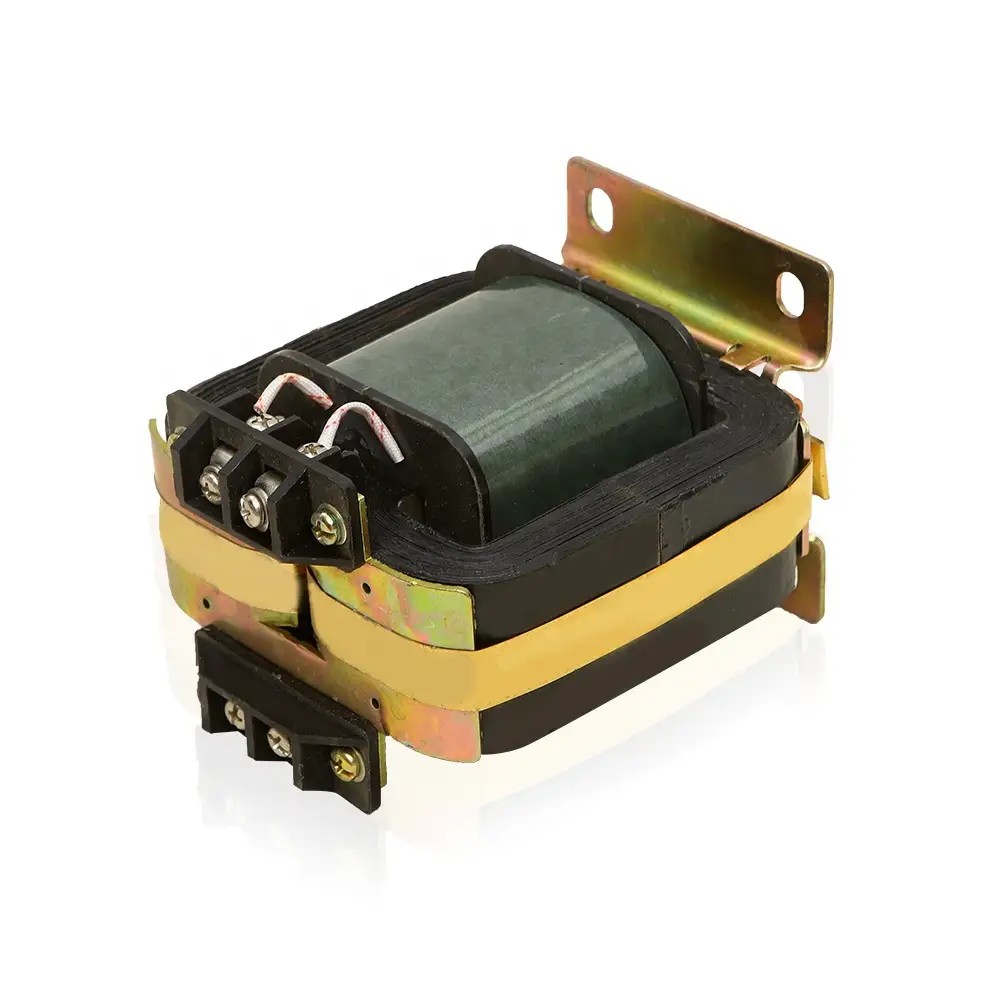

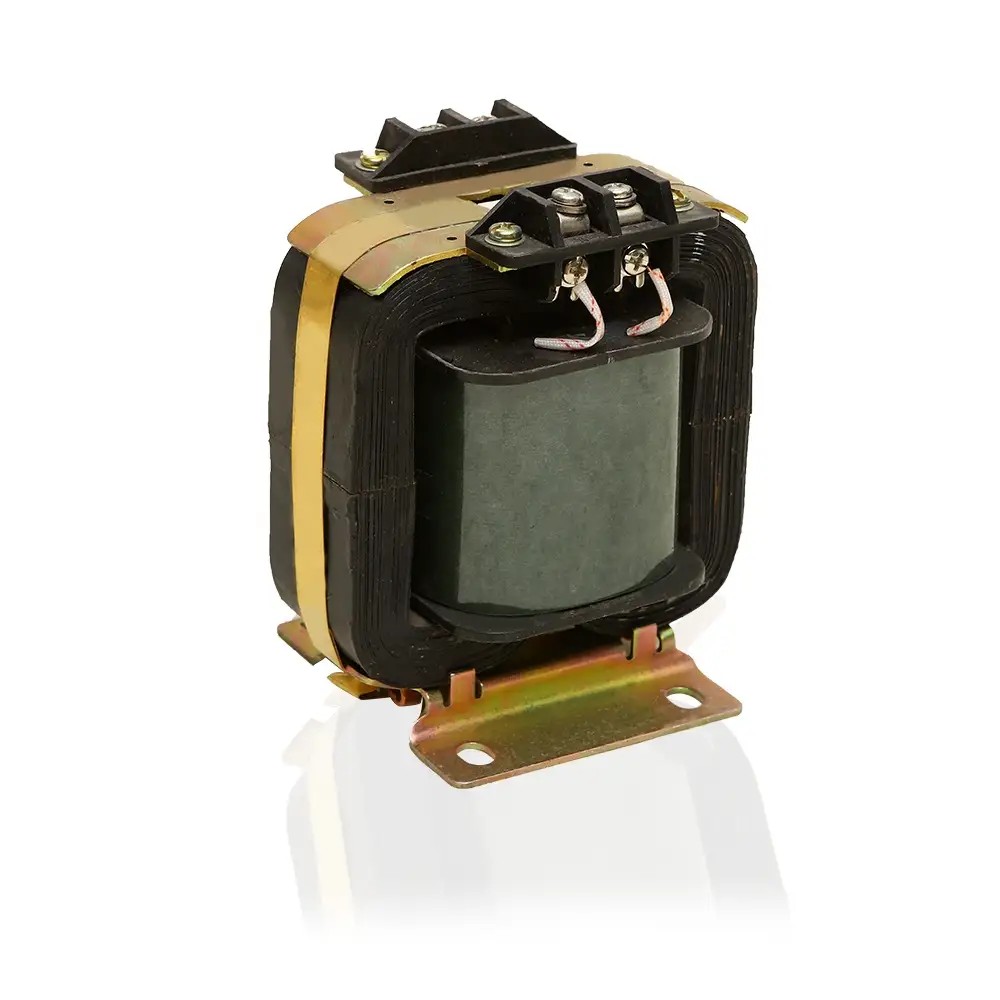

JDG4-0.5 Spänningstransformator

Som en professionell tillverkare i Kina erbjuder Comewill spänningstransformatorn JJDG4-0.5, konstruerad för noggrann spänningsmätning, energimätning och reläskydd. Byggd med en robust härdplastram av fenol och högkvalitativa kiselstålkärnor, uppfyller den standarderna GB1207 och IEC60044-2.

Robust konstruktion: en tuff härdplastram av fenolplast tillsammans med högkvalitativa kallvalsade silikonstålkärnor. Denna solida konstruktion levererar tre måste-ha-funktioner för våra upphandlingsbehov: spot-on spänningsmätning, pålitlig energimätning och stadigt reläskydd – allt avgörande för att hålla kraftsystemets infrastruktur igång smidigt. Den kontrollerar alla rutor för både inhemska GB1207-standarder och internationella IEC60044-2:2003-normer, och uppfyller de strikta kvalitets- och efterlevnadskraven som vårt företag sätter för upphandlingsprojekt.

JDG4-0.5 spänningstransformatorn är byggd med våra kärnprioriteringar för inköp – noggrannhet, säkerhet och lång livslängd – i åtanke, en perfekt matchning för våra behov när du utrustar mätinstrument eller skyddsreläsystem. Dess kompakta men ändå robusta design håller emot överbelastning och fortsätter att prestera konsekvent även under tuffa inomhusförhållanden, vilket direkt ökar effektiviteten och säkerheten hos de kraftsystem vi använder. Oavsett om det gäller bulkköp eller riktade uppgraderingar av utrustning, visar denna transformator sig vara ett pålitligt, kostnadseffektivt val som passar perfekt in i vårt företags kvalitetskrav och funktionella behov.

Specifikation

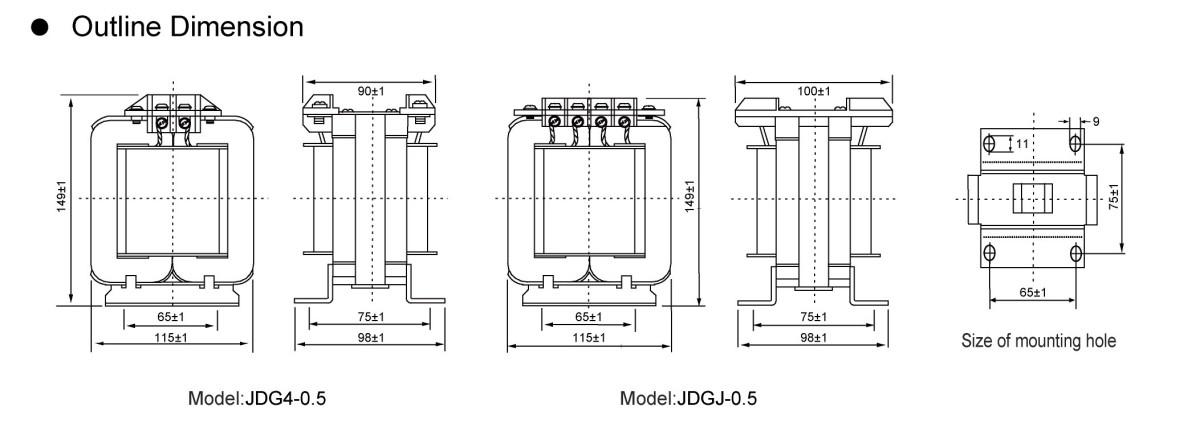

Disposition och mått för installation

JDG4-0.5 Inomhus lågspänningstransformator Installationsmått

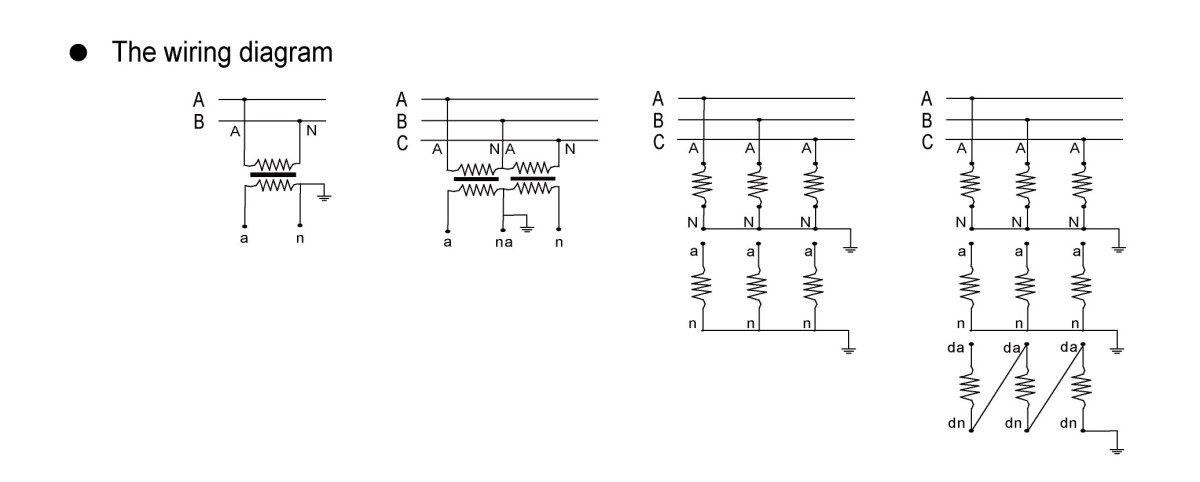

Anslutningsmetoder för spänningstransformatorer

Upphandlingsorienterade spänningstransformatoranslutningslösningar för Welcome (Wenzhou) Electric Co., Ltd

När vi väljer och anskaffar spänningstransformatorer (PT) från vår fabrik, utmärker sig tre specialiserade anslutningsscheman för sin tekniska praktiska funktion – var och en skräddarsydd för distinkta systemkrav och funktionella prioriteringar, vilket säkerställer anpassning till projektupphandlingsstandarder:

1. Stjärna (Y-Y) jordad anslutning
Exklusivt för kraftsystem med ojordade nollpunkter eller de som är jordade via ljusbågsdämpande spolar, kräver denna anslutning att primärlindningens nolluttag ska vara direkt jordad. Dess kärnanköpsvärde ligger i att möjliggöra exakt fas-till-jord-spänningsmätning, ett icke förhandlingsbart krav för övervakning av isoleringstillstånd i sådana systemarkitekturer.
2. V-V ofullständig deltaanslutning
Konstruerad med hjälp av två enfasiga PT:er, samverkar detta schema med UAB- och UBC-linjespänningarna i elnätet för att bilda en ofullständig deltastruktur. Ett bra alternativ för upphandling i 20kV och under ojordade/bågsdämpande spoljordade nätverk, den utmärker sig vid interfasspänningsdetektering. En kritisk övervägande vid upphandling: den saknar förmågan att mäta fas-till-jord-spänning, vilket gör den olämplig för scenarier som kräver full spänningsövervakning.
3. Öppna Delta Multi-Winding Connection
Formad av tre enfas trelindade PT:er, använder denna konfiguration antingen YN, yn, d11 eller YN, y, d11 ledningar - med den sekundära stjärnlindningens neutrala jordade genom B-fasen. Som ett mångsidigt inköpsval rymmer den alla spänningsnivåer, särskilt 3~15kV-system. Sekundärlindningen levererar dubbla funktioner (mellanfas och fas-till-jord-spänningsmätning), medan hjälpsekundärlindningens öppna deltadesign stöder anslutning till isoleringsmonitorer, ojordade nätverksreläer eller direktjordade systemskyddsenheter – vilket utökar dess tillämpbarhet över olika upphandlingsscenarier.
