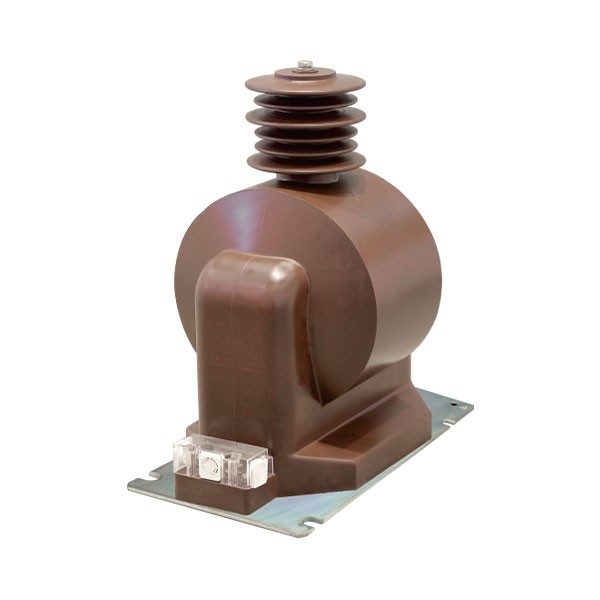

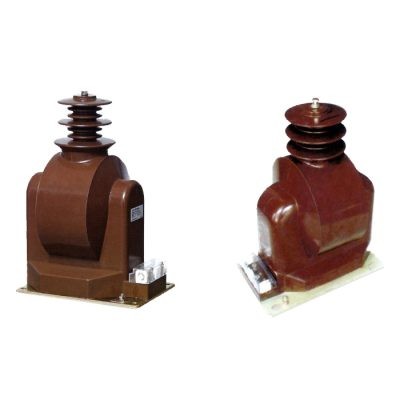

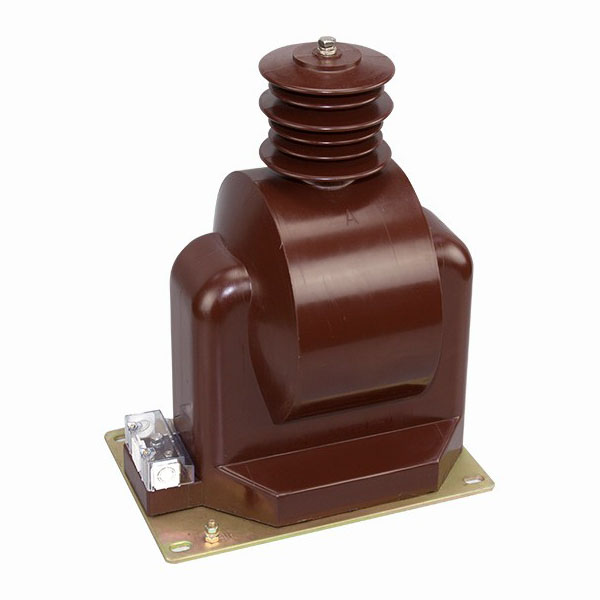

JDZX9-35D/290 Spänningstransformator

Comewill-fabrikens kvalitetstransformator JDZX9-35D/290 är designad med gjutisolering av epoxiharts och helt sluten utomhusstruktur som säkerställer hög precision, stark hållbarhet och långsiktig tillförlitlighet. Den används i stor utsträckning inom energimätning, spänningsövervakning och reläskydd, vilket gör den till en idealisk lösning för moderna elnät och industriella applikationer.

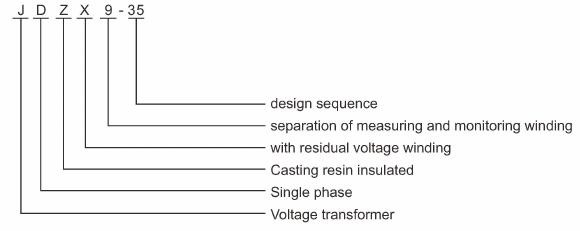

Typbeteckning

Välkommen (Wenzhou) Electric Co., Ltd:s JDZX9-35 spänningstransformator, modellen innehåller viktig struktur- och användningsinformation, som enkelt kan demonteras och förstås:

Modellen JDZX9-35 representerar viktiga strukturella och funktionella egenskaper:

J – Spänningstransformator
D – Enfasstruktur
Z – Epoxihartsgjuten isolering
X – Med restspänningslindning (för jordningsskydd)
9 – Design sekvensnummer
35 – Märkspänning: 35kV

Detta modellnamn belyser direkt kärnegenskaperna hos JDZX9-35D/290 Voltage Transformator: designad specifikt för medelspänningssystem, den antar gjuthartsisolering, enfasstruktur och kan även utrustas med restspänningslindningar, perfekt matchande användningsbehoven för 35kV-system.

Servicevillkor

För att säkerställa stabil långtidsdrift bör JDZX9-35D/290 spänningstransformator användas under följande förhållanden:
Installation: Endast utomhusbruk
Omgivningstemperatur:
Max: +40°C
Minimum: -25°C
Dagsmedelvärde ≤ 30°C
Höjd: ≤ 1000m (anpassad design krävs för högre höjder)
Föroreningsnivå: Lämplig för klass IV-miljöer
Atmosfär: Fri från starkt damm eller frätande gaser

Tekniska data

Anpassnings- och användningsriktlinjer

Comewill, som en erfaren leverantör av spänningstransformatorer i Kina, tillhandahåller flexibla anpassningstjänster:
Anpassat spänningsförhållande och noggrannhetsklass tillgänglig
Skräddarsydda lösningar för specifika projektkrav
Stöd för icke-standardiserade konstruktioner
Användningsanmärkningar:
Använd endast ett spänningsförhållande åt gången för noggrann mätning
Undvik samtidig drift med flera proportioner
Ange detaljerade parametrar vid beställning för att säkerställa bästa prestanda

Applikationsscenarier

Spänningstransformatorn JDZX9-35D/290 används ofta i:
Elnätssystem
Transformatorstationer
Industriell kraftdistribution
Energimätsystem
Reläskyddsapplikationer

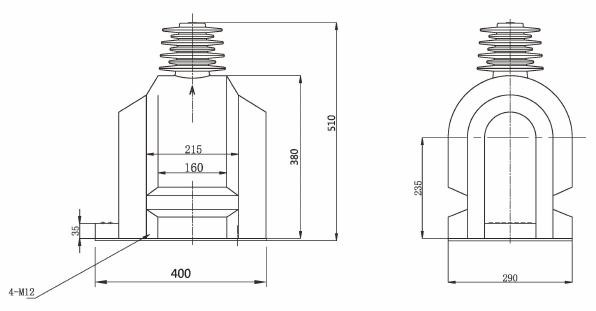

Disposition och mått för installation

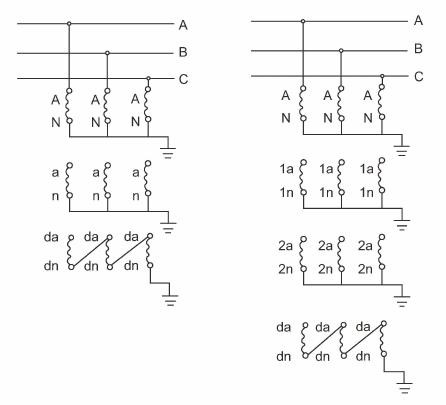

Ledningsprinciper för DZX9-35KV spänningstransformatorer

Beställningsinformation

För att säkerställa att transformatorn perfekt matchar dina systemkrav, vänligen specificera:

Spänningsförhållande
Noggrannhetsklass
Nominell uteffekt
Särskilda krav (om några)

För skräddarsydda lösningar är Comewills tekniska team redo att ge professionell support från design till leverans, vilket säkerställer pålitlig och effektiv drift i ditt kraftsystem. Välkommen att kontakta oss och få en offert nu!
