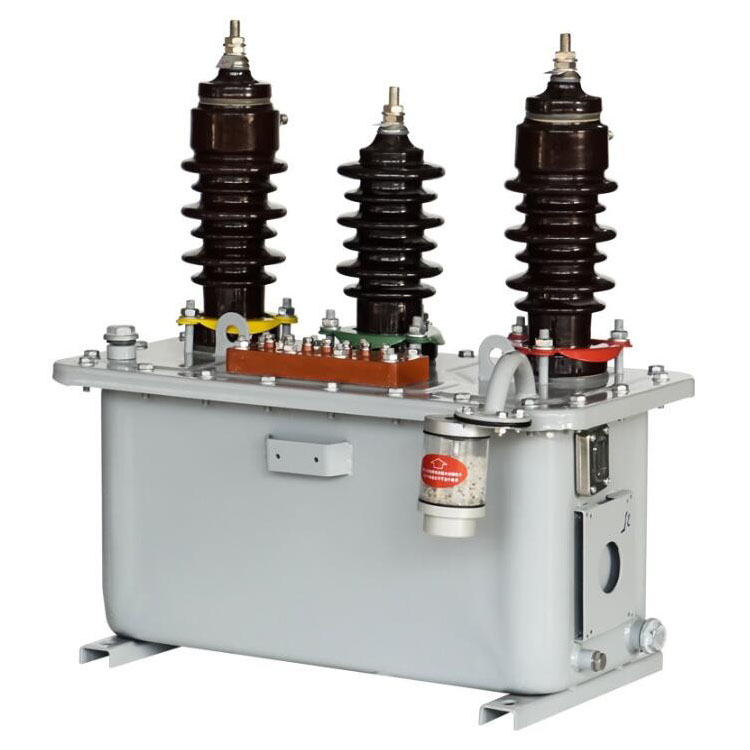

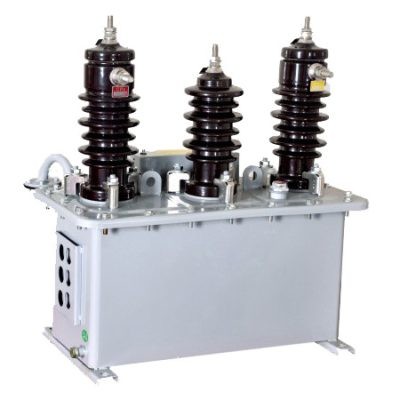

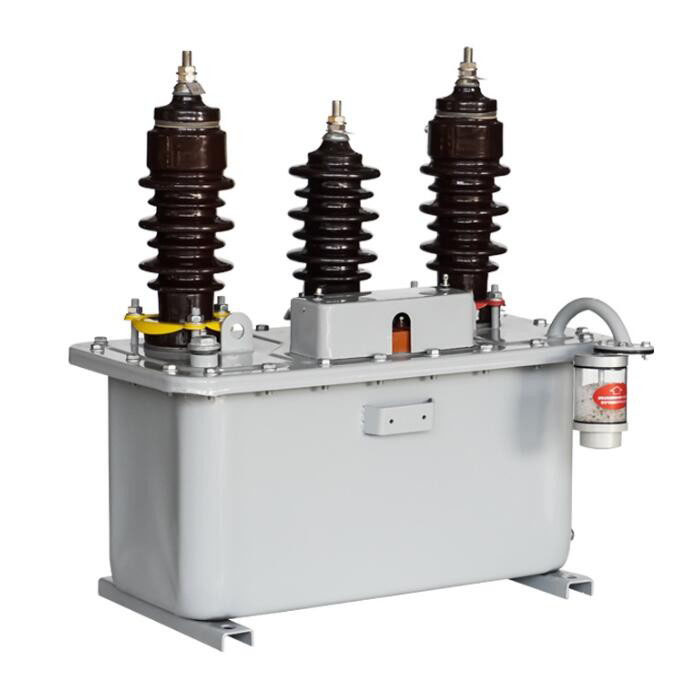

JLS-6/10 Utomhus oljesänkt kombinationstransformator

Comewill-fabrikens hållbara JLS-6/10 utomhus oljesänkta kombinationstransformator är inte bara fuktsäker fantastisk, utan har också bra prestanda: stor kapacitet, liten storlek, lätt vikt, bekväm transport och installation. Ledningarna använder trefas V/V-typ, som noggrant kan mäta ström, spänning och beräkna elektrisk energi, och kan även motstå komplexa utomhusarbetsförhållanden.

Lämplig för 50-60Hz växelströmskretsar, med en maximal märkspänning på 10kV, JLS-6/10 Utomhus oljesänkt kombinationstransformator kan tillgodose behoven för utomhusmätning av både landsbygds- och industritransformatorstationer. Den kan även utrustas med effekt- och reaktiv energimätare enligt upphandlingsbehov, vilket är mycket mer användarvänligt än traditionella oljedoppade transformatorer. Det är definitivt rätt val att ersätta gammal utrustning.

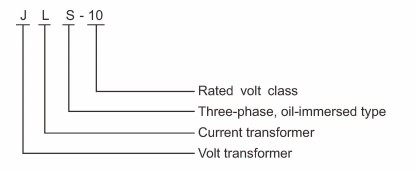

Typbeteckning

Konstruktion

The measuring box of JLS-6/10 Outdoor Oil-immersed Combination Transformer adopts modular design, which includes two single-phase voltage transformers (PT) and two current transformers (CT). Both PT and CT are electromagnetic structures, fixed to the plates of the fuel tank with bolts, with a compact and sturdy overall layout.
Bränsletanken har en fyrkantig design med bra tätningsprestanda. Boxkåpan och boxkroppen är förbundna med bultar för att säkerställa tätning. Det finns två lyftringar på boxens lock för enkel lyft och transport av utrustning. Sidan av bränsletanken är utrustad med nyckelkomponenter som en oljenivåmätare, jordbult och oljeavtappningsventil, vilket underlättar daglig driftövervakning, jordningsskydd och underhåll av oljeavtappning.
Denna strukturella design tar helt hänsyn till utomhusmiljön, vilket säkerställer stabil och pålitlig drift av utrustningen under olika svåra förhållanden.

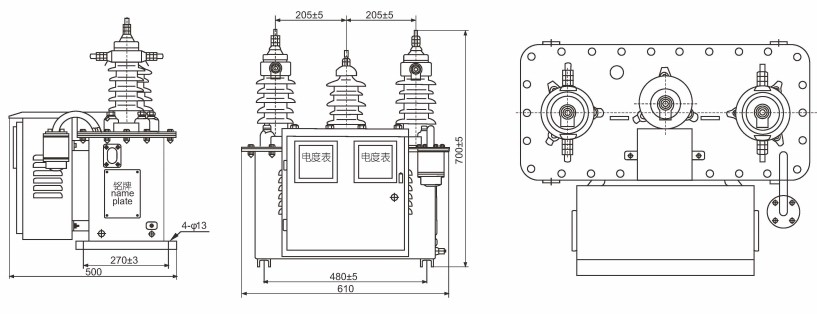

Disposition och mått för installation

Övergripande mått: JLS-6kV, 10kV (0,2 Class, 0,2S Class), Lämplig för användning i 6KV och 10KV spänningssystem.

Säkerhetsföreskrifter: Inspektion före drift

Before putting JLS-6 and JLS-10 outdoor oil immersed combination transformers into operation, it is necessary to remove the blockage of the ventilation holes on the buffer rubber in the middle of the moisture-proof device. The ventilation hole needs to be kept unobstructed, otherwise it will affect the normal operation of the equipment.
Detta steg är ett nödvändigt inspektionsobjekt innan utrustningen tas i drift, och det rekommenderas att fokusera på att bekräfta det vid godkännande på plats.

Vid beställning, ange följande:

För att köpa JLS-6/10 utomhusoljesänkta kombinationstransformatorer från Welcome (Wenzhou) Electric Co., Ltd. och göra dem enkla att använda och kompatibla med ditt system, finns det flera viktiga punkter att notera:
Parametermatchning måste vara exakt
Transformationsförhållande: Vilka är de specifika spännings- och strömtransformationsförhållandena för CT (strömtransformator) och PT (spänningstransformator) som du behöver? Ge oss dessa två siffror för att säkerställa att de är i linje med ditt elnät.
Noggrannhet: Vilken noggrannhetsnivå vill du ha (som 0,2 eller 0,2S)? Det finns också parametrar för sekundär utgång som måste uppfylla dina mätkrav.
Miljö: Vilka är kraven på utrustningens isoleringsnivå? Vi behöver känna till driftsmiljön på plats, såsom temperatur, höjd över havet och förekomsten av frätande gaser, för att den ska "stå emot" där.
Kvalitet och certifiering ska vara tillförlitlig
Titta på varumärke och kvalifikationer: Välj ett starkt och välrenommerat varumärke som Welcome (Wenzhou) Electric Co., Ltd. Kontrollera om produkten har klarat nätverksåtkomsttestningen av auktoritativa institutioner som State Grid och Southern Power Grid.
Fokusera på kärnkomponenter: Förstå materialen och processerna för kärnkomponenter som järnkärnan, lindningen och oljetanken i transformatorer. Högkvalitativa produkter använder vanligtvis gedigna material och utsökt hantverk.
Installation och underhåll ska vara bekvämt
Installationsbekvämlighet: Tänk på utrustningens storlek och vikt, såväl som installationsförhållandena på plats (såsom bärförmågan hos kraftstolpar och installationsutrymme). Den delade designen av JLS-serien är vanligtvis mer bekväm för installation och underhåll på plats.
Är underhåll bekvämt: Fråga om underhåll av komponenter som säkringar och jordbultar är bekvämt. En väldesignad produkt kan underhållas med halva ansträngningen.
Service efter försäljning måste garanteras
Garantiperioden bör vara tydlig: förstå garantiperioden och produktens omfattning. En säker tillverkare kommer att ge en längre garantiperiod.
Teknisk support bör finnas på plats: välj leverantörer som kan tillhandahålla teknisk support och tjänster på plats i rätt tid. När det väl uppstår problem med utomhusutrustning är reaktionshastigheten avgörande.
