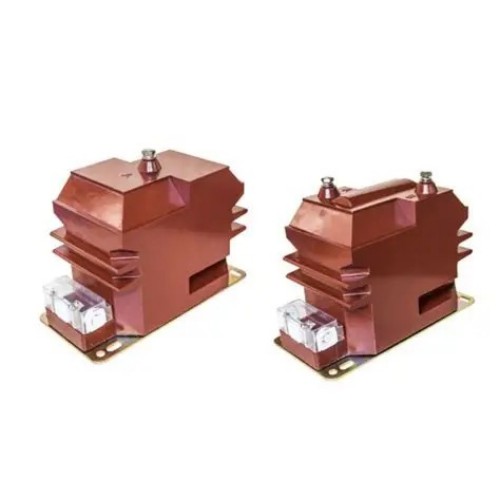

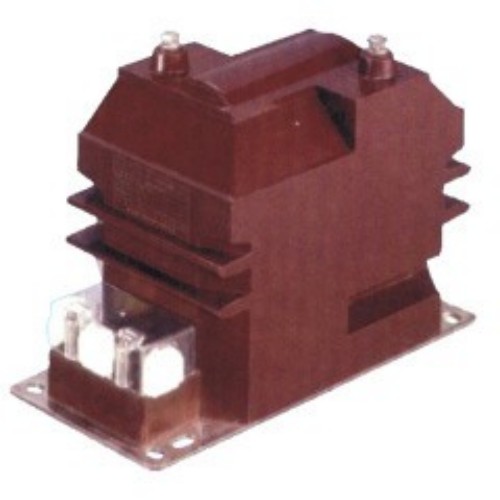

JDZ10-3/6/10A Spänningstransformator

Högkvalitativ JDZ10-3/6/10A Spänningstransformator erbjuds av den kinesiska tillverkaren Comewill. Den är konstruerad för kritiska applikationer, de levererar tillförlitlig prestanda för spänningsmätning, energimätning, realtidsövervakning och reläskydd i medelspänningssystem.

JDZ10-serien är designad för att klara spänningsnivåer på 3kV, 6kV och 10kV, med kompatibilitet för både 50Hz och 60Hz frekvenser, vilket gör dem anpassningsbara till olika mellanspänningsdriftsförhållanden. Dessa transformatorer är tillverkade i strikt överensstämmelse med IEC 186 och GB1207-2006 standarder och ger en stabil och pålitlig grund för systemmätning och skydd. Som en pålitlig Kina-baserad fabrik säkerställer Comewill att varje enhet uppfyller rigorösa kvalitetsriktmärken.

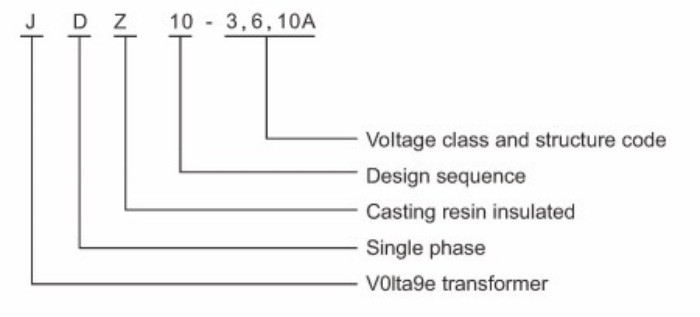

Typbeteckning

Modellbeteckningen för Comewills RZL-10 och JDZ10-3/6/10 spänningstransformatorer definierar tydligt enhetens kärnattribut:
J: Spänningstransformator – anger utrustningskategorin.
D: Enfas – lämplig för enfas kraftsystem.
Z: Epoxihartsgjutisolering – förbättrar isoleringsprestanda och hållbarhet.
3, 6, 10: Spänningsnivåer – identifierar kompatibilitet med 3kV, 6kV och 10kV system.

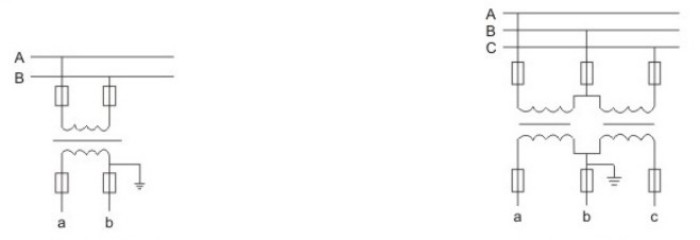

Kopplingsscheman

Transformatorerna stöder både enfasiga och trefasiga ledningskonfigurationer, vilket ger flexibilitet för olika installationskrav.
Enfas ledningsschema
Trefas ledningsschema

Anslutningsschema för enfasledning. Anslutningsschema för trefasledning

Servicevillkor

För att säkerställa optimal prestanda och förlängd livslängd rekommenderas följande driftsförhållanden för Comewill JDZ10-3/6/10A spänningstransformator:
Höjd: Lämplig för installation upp till 3 000 meter över havet, med stabil drift i höghöjdsområden utan speciella modifieringar.
Omgivningstemperatur: Drifttemperaturintervall från -5°C till +40°C för att förhindra isoleringsförsämring och noggrannhetsavvikelse.
Relativ luftfuktighet: Maximalt 65 % vid 20°C för att undvika fuktinducerad åldring av inre komponenter.
Föroreningsnivå: Designad för klass II föroreningsmiljöer, som kan hantera mindre föroreningar inomhus eller utomhus.
Installationsmiljö: Bör vara fri från frätande gaser för att skydda höljet och interna lindningar.
Om installationsmiljön på din sida är speciell (som hög luftfuktighet och frätande gaser) kan du kommunicera i förväg för att skräddarsy en anpassningsplan!

Tekniska parametrar

Spänningstransformatorn JDZ10-3/6/10A är tillverkad i enlighet med standarderna GB20840.3-2013 och GB20840.1-2010, vilket säkerställer full överensstämmelse med nationella krav. Viktiga specifikationer inkluderar:
Belastningseffektfaktor: cos Φ = 0,8 (fördröjning), i linje med konventionella sekundära kretsegenskaper.
Krypavstånd: Designad för föroreningsnivå II, vilket minimerar risken för övertändning av isolering.
Prestanda: Stabil mätning och skyddsrespons under standarddriftsförhållanden.

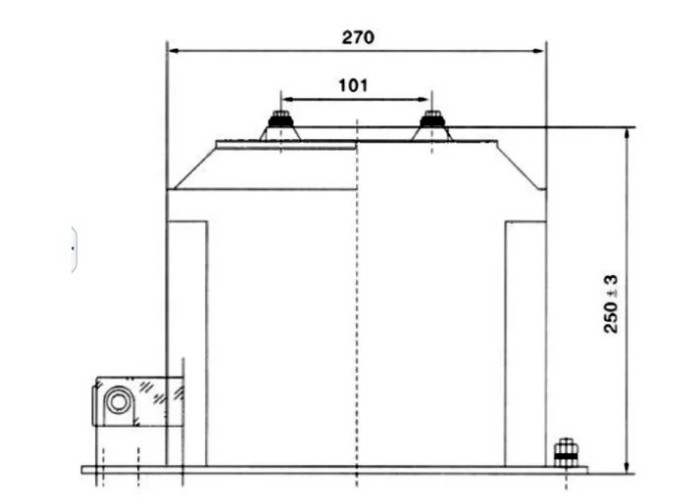

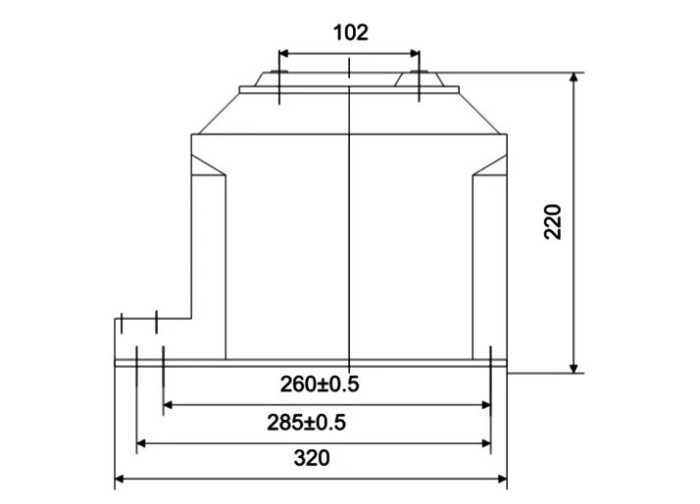

Disposition och mått för installation

FAQ

1. Vilka är de viktigaste egenskaperna hos denna JDZ10-3/6/10A spänningstransformator?
Epoxihartsgjuten isolering, helt förseglad, enfasdesign, kompakt storlek och hög hållbarhet.

2. Vilka spänningsnivåer och frekvenser stöds?
3kV, 6kV och 10kV, kompatibel med 50Hz eller 60Hz system.

3. Vilka standarder följer den?
IEC 186 och GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Vilka är de nödvändiga driftsförhållandena?
Höjd ≤3000m, temperatur -5°C till +40°C, luftfuktighet ≤65% vid 20°C, klass II föroreningsnivå, inga korrosiva gaser.

5. Kan den anpassas för speciella miljöer?
Ja, Comewill erbjuder anpassning för hög luftfuktighet eller korrosiva förhållanden.

6. Vad betyder modellbokstäverna?
J = Spänningstransformator, D = Enfas, Z = Epoxihartsgjutisolering, 3/6/10 = Spänningsnivå.

7. Vilka noggrannhetsklasser finns tillgängliga?
0,2, 0,5, 1 och 6P, med nominella utgångar från 15VA till 90VA.
