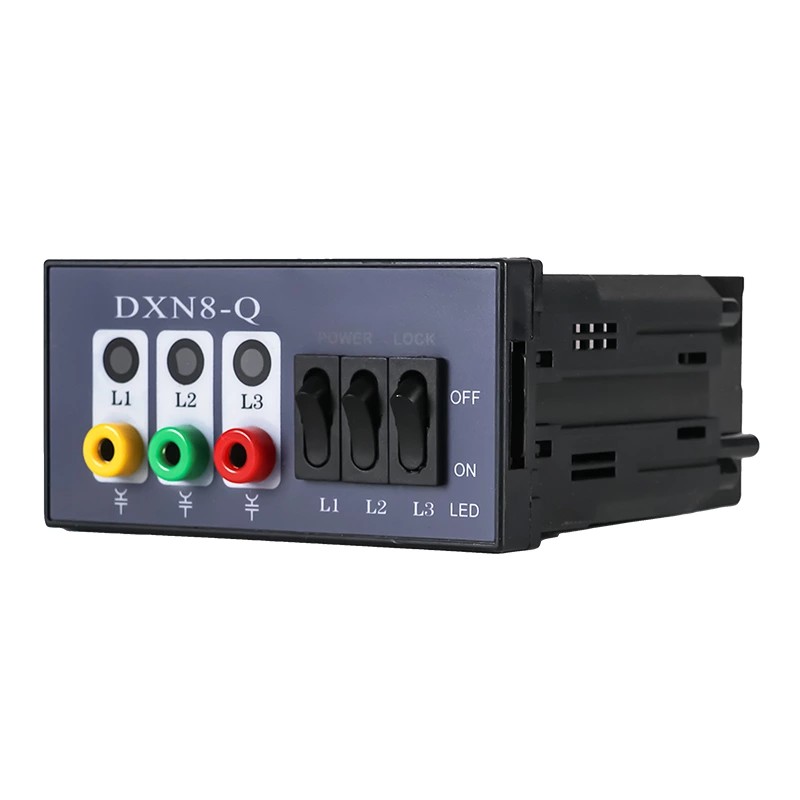

Inomhus högspännings direktdisplayenhet DXN8-T/Q Interlock Type

Som en professionell tillverkare i Kina vill Comewill erbjuda dig högspänningsenhet för högspänningsvisning inomhus av hög kvalitet DXN8-T/Q Interlock Type, som är designad för att monteras direkt på högspänningsutrustning inomhus, och dess enda uppgift är att låta dig se om växeln har elektricitet genom den. För elektriker och underhållspersonal på plats sparar den här saken så mycket besvär – du slipper krångla med de tråkiga, tidskrävande detekteringsstegen. Det ger supertydliga säkerhetsuppmaningar direkt, vilket verkligen minskar risken för elektriska stötar från att felbedöma om en enhet är strömförande.

Nyckelfunktioner:

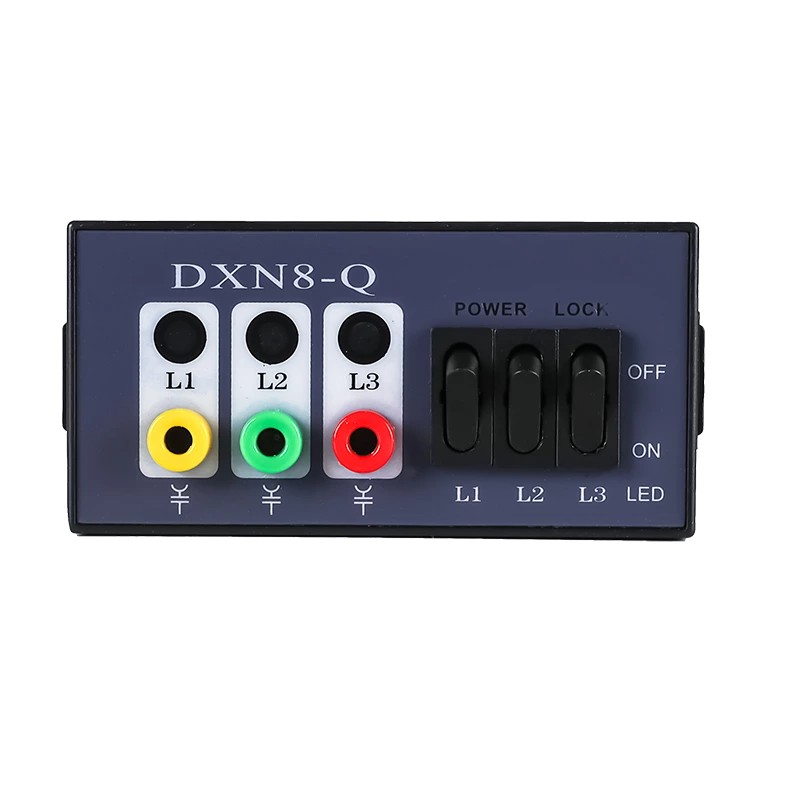

Super intuitiv varningseffekt: När utrustningen har hög spänning blinkar LED-lamporna i displayfönstret riktigt starkt - det är som en stor, iögonfallande påminnelse som säger "högspänning live, kom inte nära!". Om det inte finns någon spänning blir displayen helt mörk, inget ljus alls. Inga förvirrande signaler, så du kan se att det är säkert på en bråkdel av en sekund, även på några steg bort. Vi använder specifikt lysdioder med hög ljusstyrka, så de är lätta att upptäcka även i de ljusa, väl upplysta elektriska rummen.

Tuff och pålitlig nog för användning på plats: Skalet är tillverkat av flamskyddad ABS-plast av industrikvalitet. Det här kan hantera att flyttas runt och installeras flera gånger - det repar sig inte lätt och kan ta en liten stöt här och där. Viktigast av allt, det är en förstklassig isolator, så den håller elektriska fält i schack och förhindrar oavsiktliga stötar. Även i elektriska rum som är dammiga, lite fuktiga eller har stora temperatursvängningar fungerar den stabilt som en sten, inga problem.

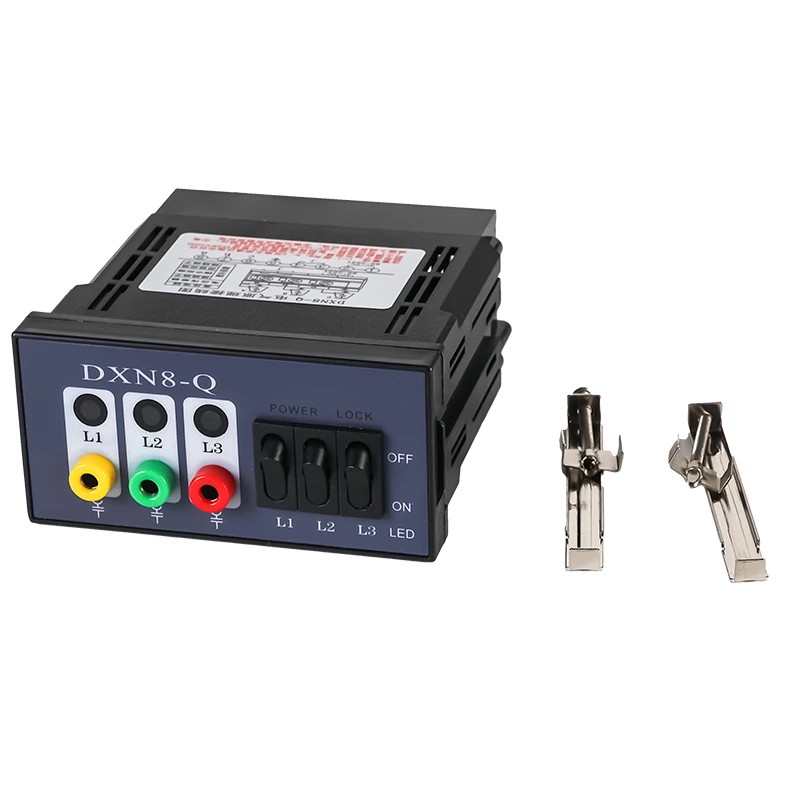

Installationen är enkel: Indikatorn kommer med förborrade standardhål, så att du inte behöver mäta och borra på plats – sparar massor av tid. Vi slänger även in en komplett uppsättning monteringsdelar i paketet: skruvar, packningar, allt du behöver. Team på plats behöver inga specialverktyg eller för att utföra komplicerat felsökningsarbete. De kan fixa den och klar att använda på bara ett par minuter, vilket också minskar arbetskostnaderna.

Typiska installationsplatser

Denna högspänningsdisplayenhet för högspänning inomhus DXN8-T/Q förreglingstyp är huvudsakligen installerad i nyckelpositioner för inomhuselektriska system där du tydligt måste se om något är strömsatt. Den passar de flesta kärnutrustningar i högspänningsdistributionsuppsättningar, speciellt:
Inkommande samlingsskenor (startpunkten för kraftdistribution, behöver 24/7 övervakning av spänningsstatus för att säkerställa stabil strömförsörjning)
Strömbrytare (kärnkontrollkomponenter - innan du utför något underhållsarbete måste du absolut bekräfta att det är säkert, och den här indikatorn talar om för dig det direkt)
Huvudtransformatorer (nyckeleffektomvandlingsutrustning, behöver konstant spänningsindikering för att hålla reda på dess arbetsstatus)
Växlingsskåp (områden med frekvent drift och underhåll - att ha tydliga säkerhetsanvisningar här är avgörande för att hålla personalen utom fara)
Annan högspänningsutrustning inomhus (som högspänningsdosor, högspänningsreaktorer etc.)

Verksamhetsprincip

Indoor High-Voltage Live Display Device DXN8-T/Q Interlock Type körs på principen om elektrisk fältkoppling – för att uttrycka det enkelt, den använder det elektriska högspänningsfältet och den inbyggda sensorn för att fungera. Den använder induktiv beröringsfri provtagning, så att den kan upptäcka spänningsstatus och visa den på säkert avstånd. Till skillnad från de gammaldags detektorerna av kontakttyp, rör den här aldrig de högspänningsspänningsförande delarna direkt. Det är inte bara bra för att förlänga enhetens livslängd, utan gör den också supersäker för de som arbetar på plats.

Låt oss bryta ner arbetsprocessen steg för steg, trevlig och lätt att förstå:
Inuti enheten finns tre oberoende sensorenheter. Varje enhet är ansluten till högspänningssystemets trefasskenor A, B, C. På så sätt kan vi upptäcka spänningstillståndet för alla tre faserna utan att missa någon - inga blinda fläckar i skyddet.

Vid installation måste de tre sensorerna ställas in strikt i enlighet med nationella elsäkerhetsstandarder. De vidrör inte de högspänningsspänningsförande delarna alls och håller ett tillräckligt säkerhetsavstånd. Detta eliminerar helt risken för elektriskt läckage eller kortslutning, vilket gör installationen och användningsprocessen helt säker.

När högspänningsutrustningen är strömförande, kommer sensorerna att fånga upp den elektriska fältsignalen som avges av de strömförande delarna. Inuti sensorn omvandlas denna signal till en stabil elektrisk signal, som sedan överförs till displayens effektmodul.

När strömmodulen tar emot denna giltiga signal kommer den att driva de trefasiga indikatorlamporna på displayen att blinka, vilket tydligt indikerar att högspänningsutrustningen är strömsatt. Om ingen elektrisk fältsignal detekteras (det vill säga det finns ingen spänning), kommer indikatorlamporna att förbli släckta, vilket ger en tydlig säker signal.

Felindikeringsfunktion

Förutom den grundläggande funktionen att visa spänningsstatus, hjälper denna inomhus högspännings livedisplayenhet DXN8-T/Q Interlock Type också med feldiagnos – den är superanvändbar för underhållsteam på plats:

Upptäcker enfas jordningsfel

Felfas till indikator AV

Normala faser till indikatorerna blinkar fortfarande

Möjliggör snabb felsökning utan extra verktyg

Minskar stilleståndstid och underhållsarbete

Produktfördelar och värde

1. Förbättrad säkerhet

Omedelbar visuell varning

Förhindrar felbedömning av strömförande utrustning

2. Låg underhållskostnad

Enkel struktur, låg felfrekvens

8–10 års livslängd

Underhållsfri drift

3. Stark kompatibilitet

Lämplig för de flesta inomhus HV-system

Kompatibel med olika utrustningsmärken

Förenklar upphandling

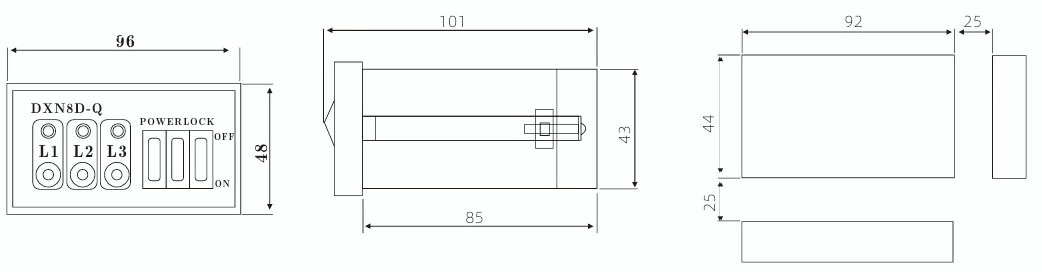

Form och öppningsstorlek

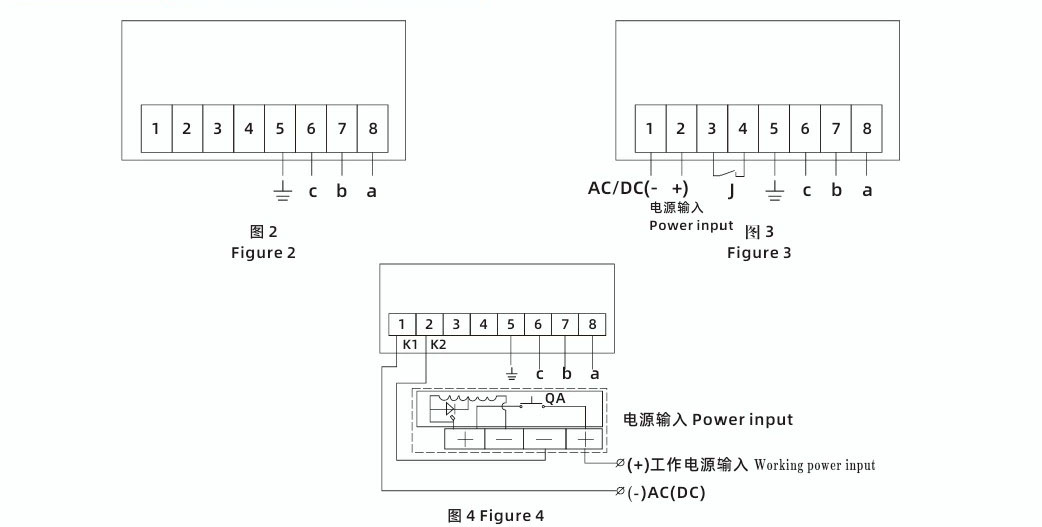

Kopplingsschema bakifrån
