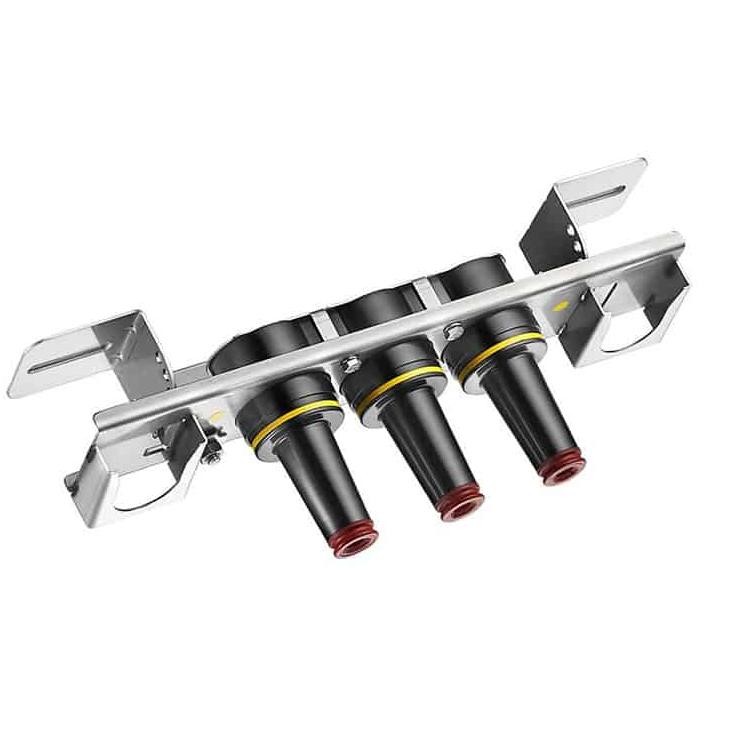

15KV 200A Loadbreak Junctio

Comewill-fabrikens 15KV 200A Loadbreak Junction har en helt kopparströmförande väg, vilket säkerställer pålitlig, konsekvent prestanda oavsett förhållanden.
Den uppfyller till fullo IEEE Standard 386-kraven och är helt utbytbar med konkurrenters produkter och andra matchande komponenter som också överensstämmer med IEEE Standard 386. När den är installerad med matchande delar, levererar denna lastbrytare en helt avskärmad anslutning, idealisk för lastbrytningstillämpningar.

Vad är en 15KV 200A Loadbreak Junction?

En 15KV 200A Loadbreak Junction är en medelspänningskabelanslutningsenhet som används i kraftdistributionssystem för att säkert ansluta, förgrena och sektionsförse 15kV jordkablar samtidigt som den tillåter lastbrytning (strömbrytning). Det inkluderar vanligtvis flera 200A-gränssnitt (som 2, 3 eller 4 sätt) som är internt sammankopplade, vilket möjliggör flexibla loop-, tap- eller skarvkonfigurationer. Byggd enligt IEEE Standard 386, säkerställer den helt avskärmad, säker och pålitlig drift i padmonterade transformatorer, ställverk och underjordiska valvapplikationer.

PRODUKTIONSTESTER

Tester utförda i enlighet med IEEE/ANSI Standard 386.
Minsta Corona-spänningsnivå – 11 kV
AC 1 minut tåla – 34 kV

Tester utförda i enlighet med Chardons tillverkningsprocesskrav:
Fysisk inspektion
Periodisk dissektion
Periodisk röntgenanalys

SPÄNNINGSRÄKNINGAR
Spänningsklass 15 kV
Max. Märkningsfas till fas 14,4 kV
Max. Märkfas till jord 8,3 kV
AC 1 minut Tål 34 kV
DC 15 Minute Tål 53 kV
BIL och Full Wave Crest 95 kV
Minsta Corona-spänningsnivå 11 kV
AKTUELLA BETYG
Kontinuerlig: 200 ampere rms
Växling: 10 operationer vid 200 ampere rms vid 14,4 kV
Stäng fel: 10 000 ampere rms symmetrisk vid 14,4 kV i 0,17 s efter 10 på varandra följande framgångsrika växlingsoperationer
Kort tid:
• 10 000 ampere rms symmetrisk i 0,17 s
• 3 500 ampere rms symmetrisk i 3,0 s

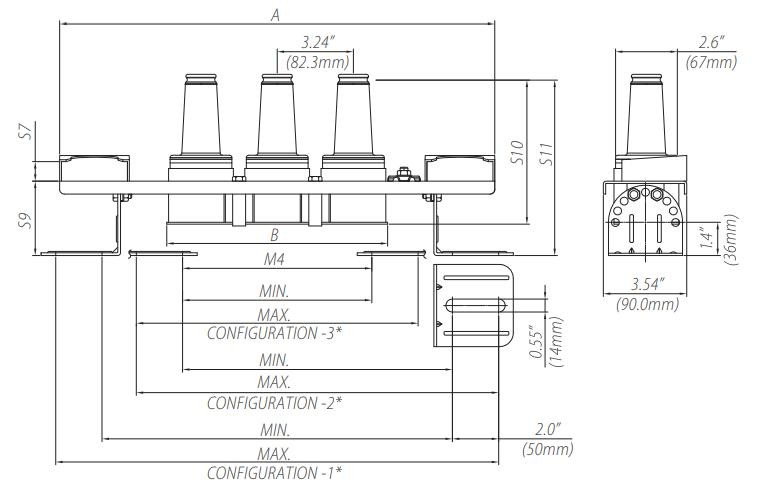

Korsning med fäste Dimensionsinformation

Belastningsbrytningssteg

1. Fäst klämman ordentligt i dragöglan.
2. Applicera ingen dragkraft – vrid bara kontakten en liten vridning medurs för att bryta ytfriktionen mellan armbågen och bussningen.
3. Dra kopplingen rakt ut ur bussningen med en snabb, fast rörelse. Se till att hålla kontakten borta från jordplan.
4. Placera kontakten på rätt tillbehörsenhet, följ tillbehörets bruksanvisning.
5. Använd en klämma för att sätta en isolerad skyddskåpa (med dräneringskabel ansluten till systemets jord) på en exponerad strömförande bussning.

FAQ

Vilken är huvudfunktionen hos en 15KV 200A Loadbreak Junction?
Den används för att sektionsförse, slinga, tapp eller skarva mellanspänningskablar samtidigt som det möjliggör säker lastbrytning i strömförsedda distributionssystem.
Är den kompatibel med andra märken?
Ja, den överensstämmer helt med IEEE Standard 386™, vilket säkerställer fullständig utbytbarhet med andra kompatibla separerbara isolerade kontaktsystem.
Kan den användas i underjordiska installationer?
Absolut. Den är speciellt designad för padmonterad utrustning och underjordiska valvapplikationer där fukt, damm och utrymmesbegränsningar är vanliga.
Vilka säkerhetsfunktioner tillhandahåller 15KV 200A Loadbreak Junction?
Den erbjuder helt skärmad EPDM-isolering, kontrollerad lastbrytning, hög impulsmotståndsförmåga och stabil bågavbrottsprestanda för säker växling.
