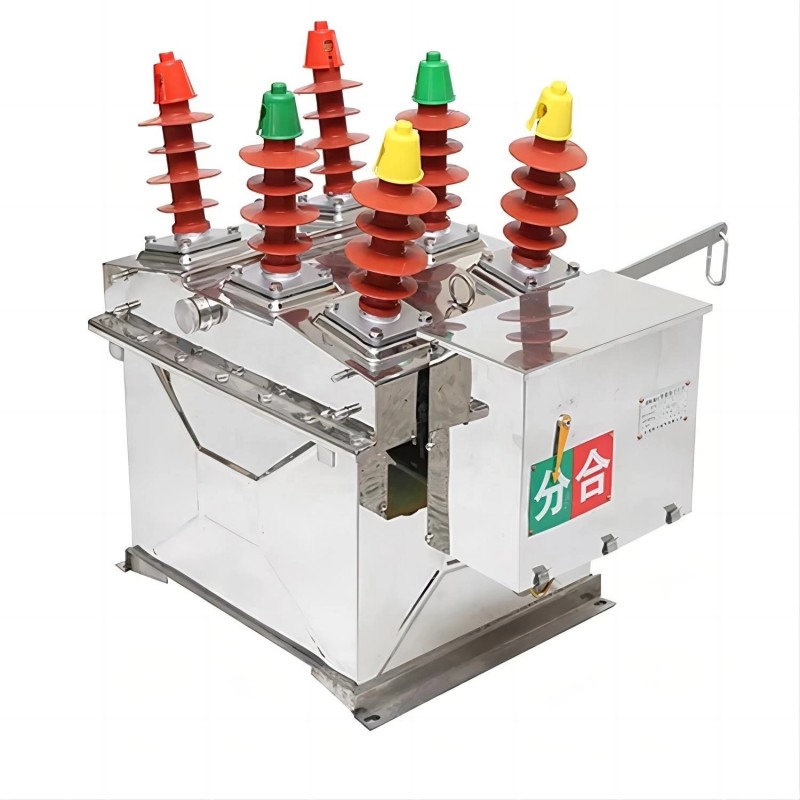

Som den professionella tillverkaren i Kina har Comewill ett gott rykte på den inhemska marknaden, vilket säkerställer pålitlig inköp för ZW8 Outdoor High Voltage AC VCB. ZW8 Outdoor High Voltage AC VCB har garanterad kvalitet till ett vettigt pris, vilket ger ekonomiska inköpsval.
Vi välkomnar alla OEM- och ODM-beställningar för ZW8 Outdoor High Voltage AC VCB för att möta anpassade upphandlingsbehov.
Omgivningstemperatur: -10ºC~+40ºC.
Höjd: ≤1000m (förutom särskilda upphandlingskrav).
Relativ luftfuktighet: Dagsmedelvärde ≤95%; månadsmedelvärde ≤90%.
Mättat ångtryck: Dagsmedelvärde ≤2,2kPa; månadsmedelvärde ≤1,8kPa.
Jordbävningsintensitet: ≤8 grader.
Installationsplatserna måste vara fria från brand, explosionsrisker, allvarliga föroreningar, kemisk korrosion och våldsamma vibrationer för att säkerställa optimal prestanda för ZW8 Outdoor High Voltage AC VCB.
| Punkt | Enhet | Parameter | |||
| Märkspänning | kV | 12 | |||
| Märkström | A | 630 | |||
| Nominell kortslutningsbrytström | kA | 6.3 | 12.5 | 20 | |
| Nominell kortslutning gör ström (topp) | kA | 16 | 31.5 | 50 | |
| Bedömd topp motstå ström | kA | 16 | 31.5 | 50 | |
| Klassad korttidsmotstå ström | kA | 6.3 | 12.5 | 20 | |
| Nominell isoleringsnivå | 1min StrömfrekvensTål spänning (torrtest) | kV | 42 | ||
| Blixtimpuls tål spänning (topp) | kV | 75 | |||
| Bedömd driftsekvens |
|
O-0,3s-C O-180s-CO | |||
| Mekaniskt liv | gånger | 10000 | |||
| Bedömda kortslutningsströmbryttider | gånger | 30 | |||
| Operatörens nominella stängningsspänning | V | 110, 220 | |||
| Märk öppningsspänning för operatören | V | 110, 220 | |||
| Rensning mellan öppna kontakter | mm | 11±1 | |||
| Över resor av kontakter | mm | 3 | |||
| Trefas öppnings-/stängningssynkronisering | ms | ≤ 2 | |||
| Stängning av studsningstid | ms | ≤ 2 | |||
| Genomsnittlig öppningshastighet | m/s | 1,0±0,2 | |||
| Genomsnittlig stängningshastighet | m/s | 0,7±0,15 | |||
| Öppettid | Högsta driftspänning | s | 0,015~0,05 | ||
| Lägsta driftspänning | s | 0,03~0,06 | |||
| Stängningstid | s | 0,025~0,05 | |||
| Huvudslingresistans för varje fas | μ Ω | ≤ 120 | |||
| Total tjocklek av tillåtet slitage av rörliga och statiska kontakter | mm | 3 | |||
