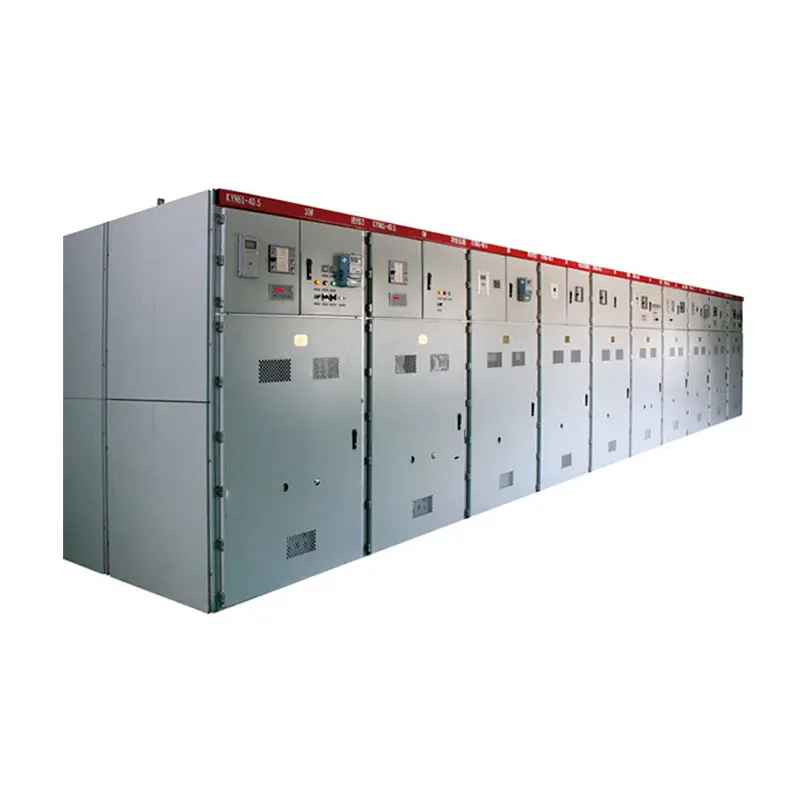

KYN61-40.5KV ställverk

Som en pålitlig tillverkare och leverantör i Kina, levererar Comewill kvalitets KYN61-40.5KV ställverk för transformatorstationer, kraftverk och industrianläggningar som kräver säker, effektiv och kontinuerlig kraftdistribution. Den tuffa metallklädda konstruktionen är en framstående för högspänningsinstallationer: den låser in driftsäkerhet och systemstabilitet, även i krävande inomhusmiljöer. Dessutom når den alla överensstämmelsemärken – uppfyller nationella GB/T11022, GB3906 och DL404 standarder och industristandarder – så du köper utrustning som har bevisat prestanda, tillförlitlighet och säkerhet för mellanspänningstillämpningar inomhus.



Oavsett om du bygger en ny transformatorstation, uppgraderar ett kraftverks distributionssystem eller köper till en industrianläggning, är Welcome (Wenzhou) Electric Co., Ltds KYN61-40.5(Z) ställverk redo för bulkanskaffning. Vi kan också justera konfigurationer för att passa dina exakta operativa behov, inga kompromisser som passar alla.





Modellens betydelse

Villkor för användning



Låt oss ta tag i vad detta KYN61-40.5KV-ställverk kan hantera – ingen jargong, bara tydliga specifikationer för dina upphandlingskontroller:



Driftmiljöförhållanden

Omgivningstemperatur: Toppar vid +40°C, sjunker så lågt som -15°C—fungerar i de flesta inomhusklimat.

Fuktighetsregler: Dagligt genomsnitt ≤95 %, månadsmedelvärde ≤90 %; vattenångtrycket är max 2,2 kPa dagligen, 1,8 kPa varje månad – håller även i fuktiga ställen.

Höjd: Max 1000 meter över havet (något högre, låt oss chatta).

Skalvmotstånd: Tar skalv på ≤8 grader på Richterskalan – stabilt där det räknas.

Luftkvalitet: Behöver luft fri från frätande/antändliga gaser, överflödigt damm, vattenånga eller tunga föroreningar – förhindrar att interna delar slits ut snabbt.

Vibration: Installationsplatsen får inte skaka kraftigt – skyddar ömtåliga komponenter.



Om din webbplats villkor går utöver vad GB3906 beskriver (som högre höjd eller hårdare luft), kontakta bara Welcome (Wenzhou) Electric Co., Ltd. Vi samarbetar med dig för att hitta specialarrangemang som passar ditt projekt.



Oavsett om du ska köpa en transformatorstation, ett kraftverk eller en industrianläggning, kan du känna till användningsförhållandena för KYN61-40.5KV ställverk hjälp dig att välja utrustning som håller – och vi är här för att se till att det är en perfekt matchning.



KYN61-40.5 Parametrar

Parametrar för ställverkspanel
Punkt		Enhet	Data
Märkspänning		kV	40.5
Märkström	Märkström för huvudskena	A	1250.1600.2000.(2500)
	Märkström för matchad VCB	A	1250,1600,2000.(2500)
	1 min effektfrekvens tål spänning	KV	95
	Blixtar tål spänning	kV	185
	Effektfrekvensen motstår spänningen från hjälpkretsen och styrkretsen	V/1 min	2000
Nominell frekvens		Hz	50
Nominell kortslutningsbrytström		kA	20 25 31,5
Nominell korttidsmotstå ström/ Nominell kortslutning cordinuous time		kAMs	20 25 31,5
Klassad klarar ström (topp)		kA	50 63 80*
Bedömd kortslutning gör currem		kA	50 63 80*
Märkspänning för styrkretsen		V	DC： 110 220
			AC: 110 220
Produktionsnivå	Ställverksskal		IP3X
	Fack (dörren öppen)		IP2X

VCB-parameter
Punkt		Enhet	Data
Märkspänning		kV	40.5
Märkström		A	1250,1600,2000,(2500)
Nominell frekvens		Hz	50
Märkbar korttidsbrytström		kA	20 25 31,5
Bedömd kortslutningsgörande ström		kA	50 63 80
Bedömd toppmotståndsström		kA	50 63 80
Nominell korttid i förhållande till ström/Nominell kortslutningskontinuerlig tid		kA/4s	20 25 31,5
Nominell isoleringsnivå	1 min effektfrekvens tål spänning (rms)	kV	95
	Åska motstå spänning (rms)	kV	185
	Effektfrekvensen motstår spänningen för hjälpkretsen och styrkretsen	V/1 min	2000
Mekaniskt liv		Tider	10000
Att få tid	Elektromagnetisk mekanism	s	≤0,2
	Fjädermekanism	s	≤0,15
Paustid		s	≤0,07
Bedömd operationssekvens			öppen-0.3s-stäng öppen-180s-stäng

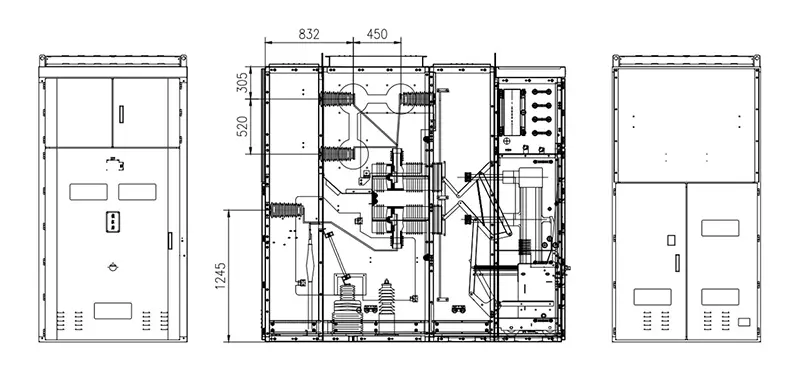

SKISS OCH INSTALLATIONSDIMENSION

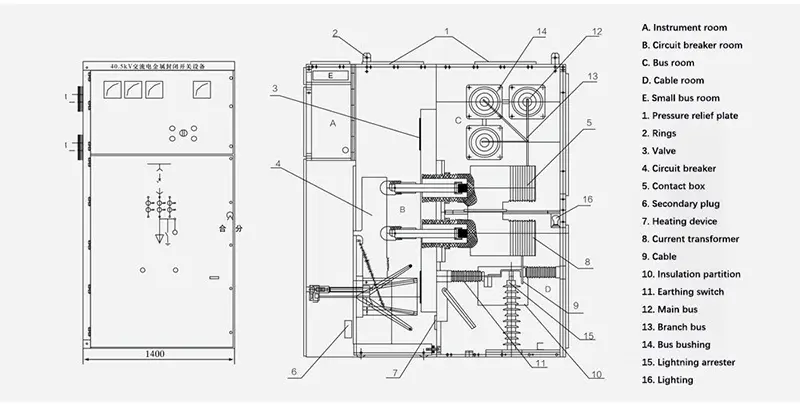

Utrustningsstrukturdiagram



Huvudegenskaper



1. Smart design av skåp och brytare

KYN61-40.5KV-ställverket är byggt med en monteringsstruktur - lätt att sätta ihop och justera om det behövs. Strömbrytaren använder en handvagnsuppställning av golvtyp, så den är stabil men ändå flexibel för underhåll.

2. Top-Notch VCB-isolering

Vi har monterat en helt ny kompositisoleringsvakuumbrytare här. Det är inte bara pålitligt – byt ut det enkelt om du behöver, och det spelar bra med andra komponenter (ingen kompatibilitetshuvudvärk för ditt inköpsteam).

3. Smidig handkärradrift

Handkärrans ram har en framdrivningsmekanism med skruvmutter - rör sig superlätt, inga tunga lyft. Och det hindrar felaktig operation från att förstöra den tryckande strukturen, så att du inte hanterar kostsamma skador längs linjen.

4. Dörrstängd drift

Alla kontroller fungerar även när skåpdörren är stängd – du behöver inte öppna den för att justera inställningarna. Mycket säkrare för ditt team och mycket bekvämare från dag till dag.

5. "Fem skydd" mekaniskt lås

Obligatoriska mekaniska lås länkar samman huvudströmbrytaren, vagnen och skåpdörren - träffar den kritiska "fem skydds" säkerhetsfunktionen. Inga oavsiktliga växlar eller osäker åtkomst, punkt.

6. Rymligt kabelrum

Kabelrummet är tillräckligt rymligt för att koppla ihop flera kablar – inget stopp, inga röriga kablar. Perfekt för webbplatser som behöver utökas eller har komplexa kabelinstallationer.

7. Snabb jordbrytare

Levereras med en snabb jordningsbrytare för jordning och kortslutningsscenarier – svarar blixtsnabbt när du behöver det och lägger till ett extra lager av säkerhet.

8. Solid skyddsklassificering

Skalskyddet når IP3X (håller damm och små föremål ute), och när dörren till handkärrans rum är öppen förblir den på IP2X – tuff mot alla inomhusmiljöer.

9. Fullständig efterlevnad

Uppfyller alla nyckelstandarder: IEC62271-200, GB 3906-2006, DL/T 404-2007, plus referenser internationella IEC 298. Så du köper utrustning som är certifierad, pålitlig och upp till globala riktmärken.



Hos Welcome (Wenzhou) Electric Co., Ltd är dessa egenskaper inte bara specifikationer – de är byggda för att göra din inköp och drift smidigare. Oavsett om du köper i bulk för en transformatorstation eller anpassar för en industrianläggning, levererar detta ställverk säkerhet, flexibilitet och hållbarhet.



Inomhusställverk: Driftsförhållanden

Låt oss ta steget – det här är vad vårt KYN61-40.5KV-ställverk inomhus hanterar, precis i linje med IEC-standarder, för dina upphandlingsbehov:



Omgivningstemp

Toppar vid 40 ℃, 24-timmars genomsnittlig vistelse under 35 ℃

Sjunker så lågt som -5 ℃ (vill du -25 ℃? Fråga bara – vi kan göra det)

Höjd över havet

Max 1000 meter över havet

Om din webbplats är högre än så använder vi en nedstämplingskoefficient – ​​kontakta bara för att sortera detaljerna

Atmosfär & skalvbeständighet

Behöver ren luft: inget damm, rök, frätande/antändliga gaser/ångor eller salt (förhindrar att inre delar bryts ner snabbt)

Tar upp till magnitud 8 jordbävningar – håller sig stabil där det gäller

Fuktighet

24-timmars genomsnittlig luftfuktighet ≤95 %

Månatlig genomsnittlig luftfuktighet ≤90 %

24-timmars medelångtryck ≤2,2 kPa

Månatligt medelångtryck ≤1,8 kPa



Oavsett om du köper till en transformatorstation, fabrik eller kommersiell yta, ser dessa förhållanden till att utrustningen håller. Välkommen (Wenzhou) Electric Co., Ltds ställverk håller sig till dessa specifikationer – och om din webbplats behöver finjusteras, är vi här för att arbeta med dig.
