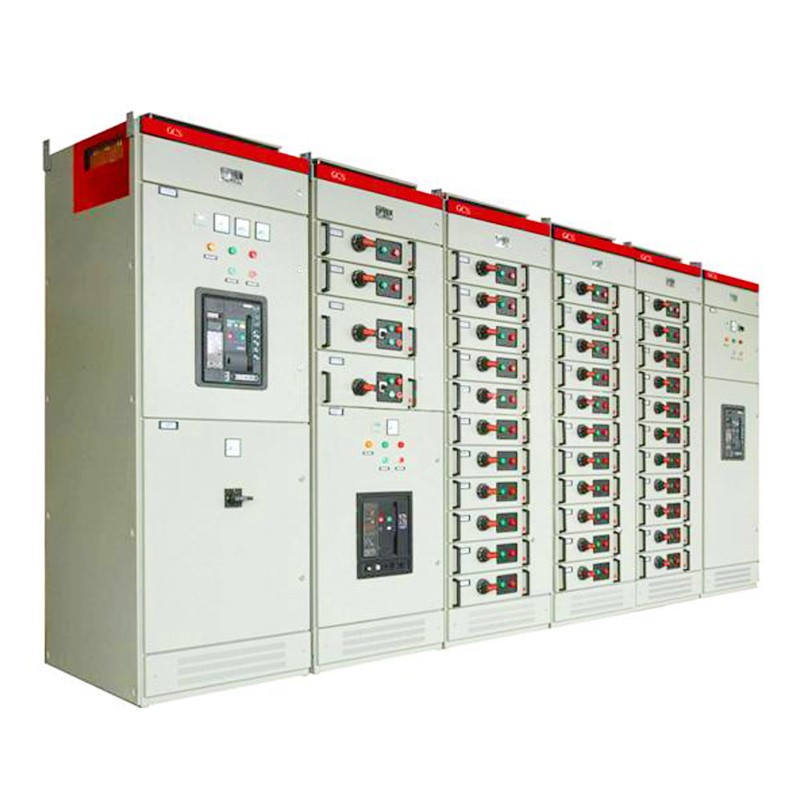

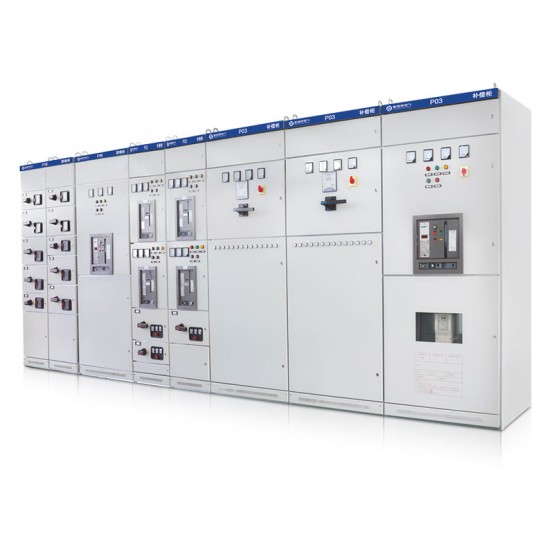

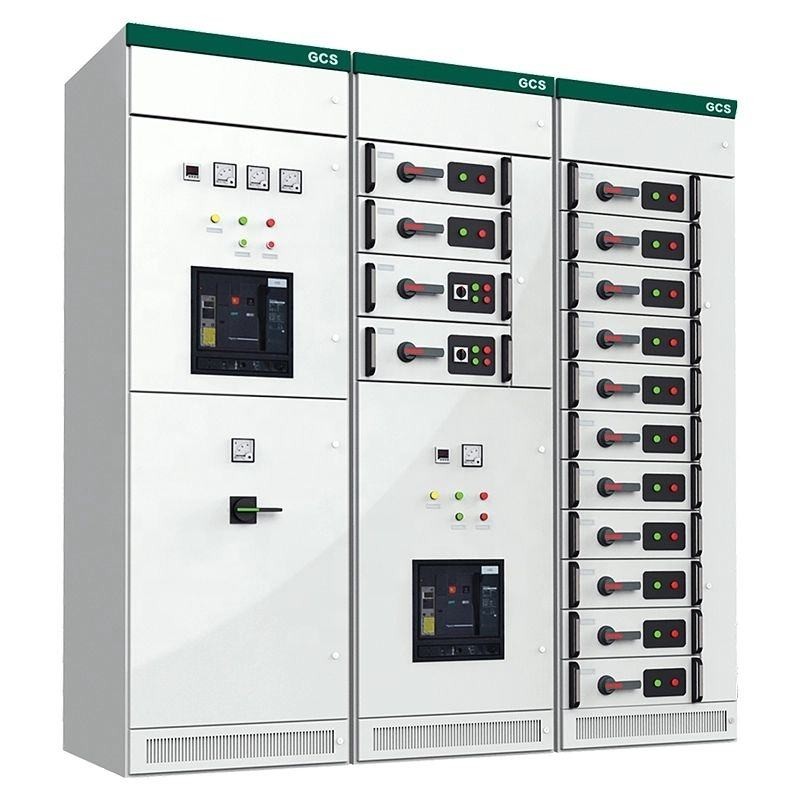

GCS lågspänningsutdragbart ställverk

Comewill högkvalitativa GCS utdragbara lågspänningsställverk har hög tillverknings- och brytförmåga, god dynamisk och termisk stabilitet, en avancerad och rimlig struktur, ett flexibelt elektriskt system, en hög skyddsnivå, säkerhet och tillförlitlighet, lätt underhåll och utmärkta tekniska prestandaindikatorer.

Särdrag

1. Skåpsramen på GCS utdragbara lågspänningsställverk använder dubbelvikningsteknik och är tillverkad av aluminium-zinkbelagda stålplåtar. Ramen är designad med modulära 25 mm hål (K-profil) och har en enkel struktur och exceptionell hållbarhet. Monterad med exakta tvärgående och längsgående skruvförband kräver hela ramen inget underhåll under hela dess livslängd.
2. Skåpskalet genomgår galvanisering och pulverlackering för förbättrat skydd. Det övre locket på det horisontella samlingsskenefacket är löstagbart, vilket underlättar installationen av samlingsskenorna på plats och minskar driftskomplexiteten.
3. Funktionella zoner i skåpet är tydligt avdelade, huvudsakligen bestående av funktionella enhetsfack och kabelfack. Varje enhet fungerar självständigt med isolerade funktioner, vilket säkerställer ingen ömsesidig interferens mellan olika komponenter.
4. Den horisontella samlingsskenan är monterad horisontellt i botten av skåpet, vilket avsevärt förbättrar dess förmåga att motstå den elektriska påfrestning som induceras av kortslutningsströmmar.
5. Skåpet har en struktur av lådtyp och rymmer upp till 36 kretsar, var och en med en märkström på 400A eller lägre. Lådkretsarna stöder konvertering i tre lägen utan att kompromissa med skåpets skyddsklassning.
6. Varje funktionell enhet kan innehålla maximalt 11 lådor i full storlek eller 22 lådor i halvstorlek (1/2), vilket erbjuder flexibla konfigurationsalternativ.
7. Lådor är utrustade med fem funktionslägen: Öppen, Stängd, Test, Utdragen och Isolerad. Motsvarande ljud-, bild- och textindikatorer ger tydliga statussignaler för intuitiv användning.

Produktöversikt

GCS lågspänningsuttagbara ställverk, oberoende utvecklat och levererat av Welcome (Wenzhou) Electric Co., Ltd., är en komplett uppsättning utrustning med premiumprestanda som är skräddarsydd för lågspänningskraftdistributionssystem - ett idealiskt val för teknisk upphandling, projektmatchning och anskaffning av bulkutrustning. Genom att integrera en vetenskaplig modulär struktur med tillförlitlig elektrisk prestanda, är detta ställverk allmänt upphandlat och används i nyckelscenarier som kraftverk, industriverkstäder, höghus och storskaliga kommersiella komplex, och fungerar som en kärnenhet för kontroll av kraftdistribution och exakt energiallokering.
Dess huvudsakliga inköpsfördel ligger i den avancerade "utdragbara" designen: varje funktionell enhet (inklusive strömbrytare, kontaktorer, etc.) kan enkelt tas ut eller sättas in utan att störa systemets övergripande funktion. Detta förenklar avsevärt underhålls- och reparationsprocesser efter upphandling, minimerar stilleståndstiden för utrustning och minskar effektivt de totala drift- och underhållskostnaderna för upphandlande parter.
Under produktionen följer Welcome (Wenzhou) Electric Co., Ltd. strikta kvalitetskontrollstandarder, och använder högkvalitativa isoleringsmaterial och precisionstekniker för tillverkning. Ställverket är utrustat med flera omfattande säkerhetsskyddsmekanismer (kortslutningsskydd, överbelastningsskydd, etc.), vilket gör det möjligt att stabilt anpassa sig till komplexa elnätsmiljöer och säkerställa en säker och kontinuerlig drift av distributionssystemet – helt uppfylla kraven på hög tillförlitlighet i upphandlingsprojekt. Dessutom stöder dess flexibla modulära design expansion på begäran, som exakt kan matcha de skräddarsydda upphandlingsbehoven för olika projekt för varierande kapacitet och kontrolllägen, vilket förbättrar anpassningsförmågan och kostnadseffektiviteten för upphandling. Som en kostnadseffektiv, effektiv och säker utrustning för lågspänningskraftdistribution har den blivit ett pålitligt upphandlingsalternativ inom det moderna lågspänningsdistributionsområdet.
Detta GCS-lågspänningsutdragbara ställverk uppfyller till fullo internationella och nationella relevanta standarder såsom IEC60439-1, GB7251.1 "Lågspänningskomplett ställverk och kontrollutrustning" och GB/T 24274 "Lågspänningsutdragbart komplett ställverk och kontrollutrustning", vilket säkerställer att tillhandahållande av solida upphandlingskrav för kvalitetssäkring, standard och upphandlingsprojekt.
‌

Miljöförhållanden för normal användning

Omgivningstemperatur: Den omgivande lufttemperaturen får inte överstiga +40 ℃ eller lägre än -5 ℃, och 24-timmars medeltemperaturen får inte överstiga +35 ℃. För upphandlingsprojekt som involverar användning utanför ovanstående temperaturintervall, måste GCS utdragbara lågspänningsställverk drivas med reducerad kapacitet för att säkerställa driftsäkerhet och prestandastabilitet.
Relativ luftfuktighet: När den maximala omgivningstemperaturen når +40 ℃ får den relativa luftfuktigheten inte överstiga 50 %. Högre luftfuktighet är tillåten vid lägre temperaturer (t.ex. 90 % relativ luftfuktighet vid +20 ℃). Vid anskaffning och efterföljande installation ska tillräcklig hänsyn tas till de potentiella kondensrisker som orsakas av plötsliga temperaturförändringar för att undvika utrustningsfel.
Höjd: Standardhöjden för installationsplatsen får inte överstiga 2000 m över havet. För upphandlingsprojekt i områden över 2000m måste utrustningen vara motsvarande nedsänkt för användning och relevanta krav ska tydligt specificeras i upphandlingskontraktet.
Installationsplatsförhållanden: Ställverket ska installeras på platser fria från brandrisker, explosionsrisker, kraftigt damm, kemisk korrosion och kraftiga vibrationer eller stötar. Upphandlande parter ska bekräfta att miljön på plats uppfyller ovanstående krav före leverans för att säkerställa utrustningens livslängd och tillförlitlighet.
Speciell miljöförhandling: Om den faktiska användningsmiljön för upphandlingsprojektet inte uppfyller de ovannämnda kraven, ska köparen omedelbart kommunicera och förhandla med Welcome (Wenzhou) Electric Co., Ltd. för att formulera skräddarsydda lösningar (såsom speciella materialuppgraderingar eller strukturella förbättringar) för att säkerställa överensstämmelse med projektets driftbehov.

Huvudsakliga tekniska parametrar

Obs: För den bakre ledningslösningen rekommenderas ett skåpdjup på 1000 mm.

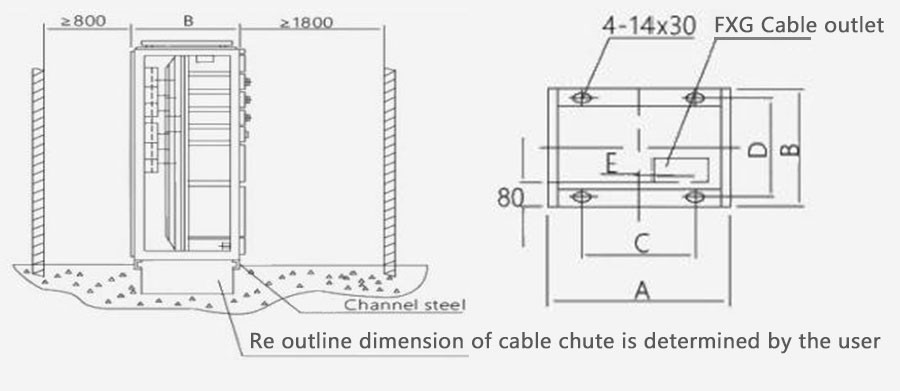

Installationsdiagram

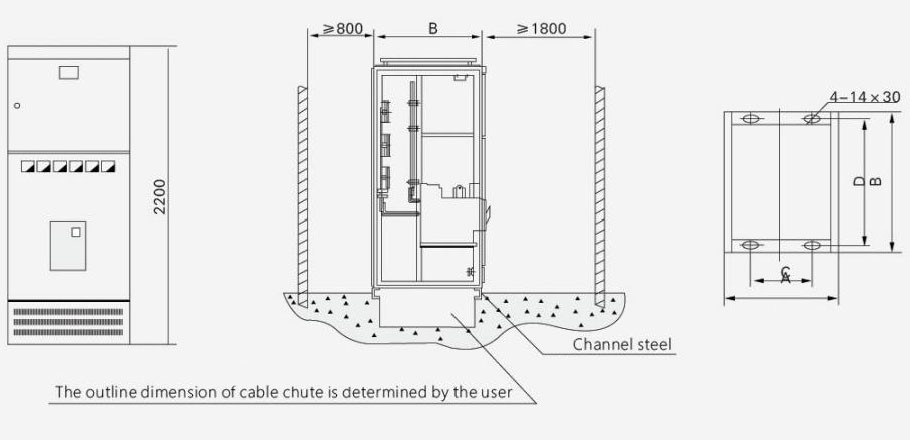

FIG 2 Installationsschema för PC-skåp

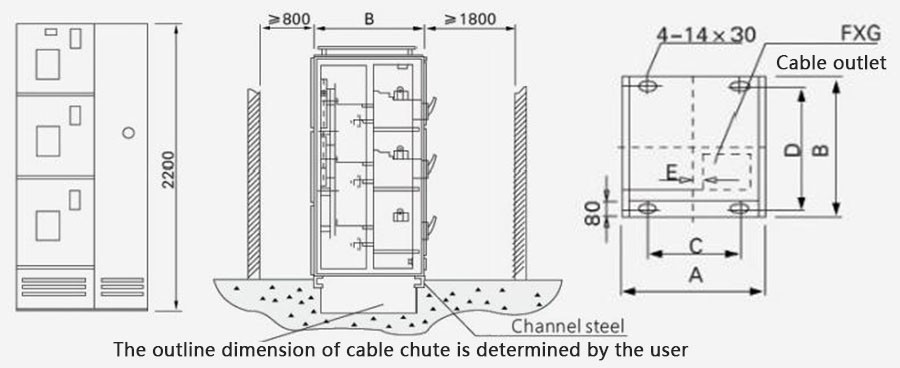

3 MCC-skåp installationsschema
