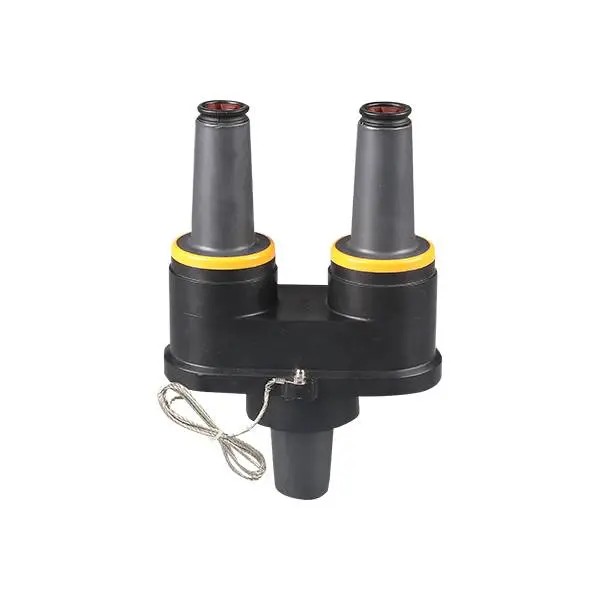

24KV 200A roterbar genommatningsinsats

Köp 24KV 200A roterbar genommatningsinsats från Comewill, en pålitlig kinesisk tillverkare och leverantör av tillbehör för mellanspänningskabel. Designad för 24kV distributionssystem, denna roterbara genommatningsinsats möjliggör konfiguration av dubbla bussningar från en enda bussningsbrunn, vilket möjliggör enkel omvandling av radiella transformatorer till genommatningssystem samtidigt som det lägger till skydd för överspänningsavledare. Med patenterad vridmomentbegränsande spärrinstallation, EPDM-isolering och helt avskärmad dränkbar design, erbjuder Comewill högkvalitativa grossistlösningar, skräddarsydda och lagerförda lösningar för säker och effektiv underjordisk kraftdistribution.

Produktdefinition

En 24KV 200A roterbar genommatningsinsats är ett lastavbrottstillbehör installerat i en universell bussningsbrunn på utrustning som padmonterade transformatorer eller ställverk. Den skapar två 200A lastbrytningsgränssnitt, vilket gör att ingenjörer kan ansluta flera kablar, installera överspänningsavledare eller konvertera radiella matningssystem till genommatningskonfigurationer.

Kärntekniska funktioner

1. Dual-Interface Feedthrough Design

Insatsen tillåter två lastbrytningsgränssnitt från en bussningsbrunn, vilket gör det enkelt att konvertera radiella matningstransformatorer till genommatningstransformatorer eller lägga till serieskydd av blixtavledare. Detta förbättrar nätverkets flexibilitet avsevärt.

2. Patenterad vridmomentbegränsande spärrmekanism

En inbyggd vridmomentbegränsande spärrkonstruktion förhindrar installatörer från att oavsiktligt dra åt bussningens brunnsbultar för hårt. När rätt vridmoment uppnås, producerar mekanismen ett hörbart klick, vilket säkerställer korrekt och säker installation samtidigt som risken för skador på utrustningen minskas.

3. 360° roterbar positionering

Efter installationen kan insatsen roteras hela 360 grader, vilket gör att ingenjörer kan placera kontakter enligt kraven på kabeldragning. Denna funktion förenklar installationen i trånga transformatorfack.

4. Högkvalitativ EPDM-isolering

Produkten är gjuten av svavelhärdad EPDM-isolering och halvledande gummi, vilket ger utmärkt elektrisk isolering, spänningskontroll och miljötätning. När den används med matchande komponenter bildar den ett helt avskärmat och nedsänkbart anslutningssystem.

5. Visuell installationsindikator

En gul låsindikatorring placerad runt bussningens krage ger tydlig installationsbekräftelse. När ringen är helt täckt av armbågskontakten är anslutningen säker. Om det är synligt behövs justeringar. Detta förbättrar installationsnoggrannheten och säkerheten.

Installation

Inga specialverktyg krävs för korrekt installation av insatsen. En rengjord och smord insats placeras helt enkelt i en bussningsbrunn och vrids medurs. När den vridmomentbegränsande spärrhaken släpper och ger ett hörbart klick, kommer insatsen att installeras korrekt och dras åt till rätt vridmoment. Fortsatt rotation i medurs riktning möjliggör en fullständig 360° positionering för att möta applikationens krav. För att ta bort en strömlös insats, vrid helt enkelt moturs.

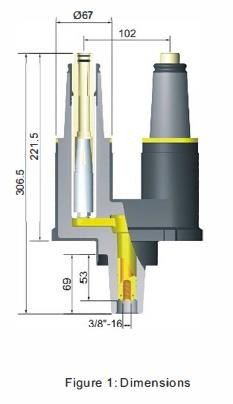

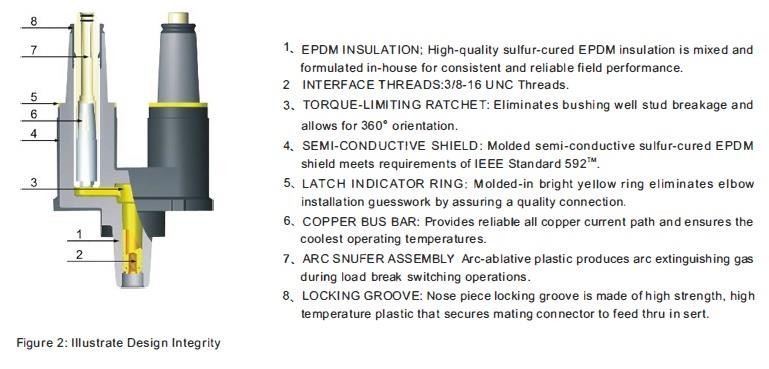

Beskrivning och mått

FAQ

 1. Vad används en 24KV 200A roterbar genommatningsinsats till?

Den används i mellanspänningsdistributionssystem för att skapa två 200A lastbrytningsgränssnitt från en bussningsbrunn, vilket möjliggör kabelanslutningar, transformatorgenomföringsomvandling och installation av överspänningsavledare.

2. Var är denna produkt vanligen installerad?

Den är vanligtvis installerad i padmonterade transformatorer, underjordiska ställverk och kraftdistributionsskåp inom underjordiska kabelnät.

3. Vilka kontakter är kompatibla med denna insats?

Insatsen fungerar med 200A lastbrytande armbågskontakter, armbågsöverspänningsavledare och utrustningsbussningar med samma spänningsklass.

4. Kan insatsen användas under jord?

Ja. Med EPDM-isolering och en helt avskärmad dränkbar design, fungerar den tillförlitligt i underjordiska eller utomhusmiljöer.

5. Vad är fördelen med den roterbara designen?

Den 360° roterbara positioneringen möjliggör flexibel kabeldragning, vilket gör installationen enklare i begränsade transformator- eller ställverksutrymmen.

6. Vad indikerar den gula indikatorringen?

Om den gula ringen är helt täckt är armbågskontakten korrekt installerad. Om det fortfarande är synligt behöver anslutningen justeras.
